7 6 LTM 1200-5.1 LTM 1200-5.1
80 m
70 m
60 m
50 m
40 m
30 m
20 m
10 m

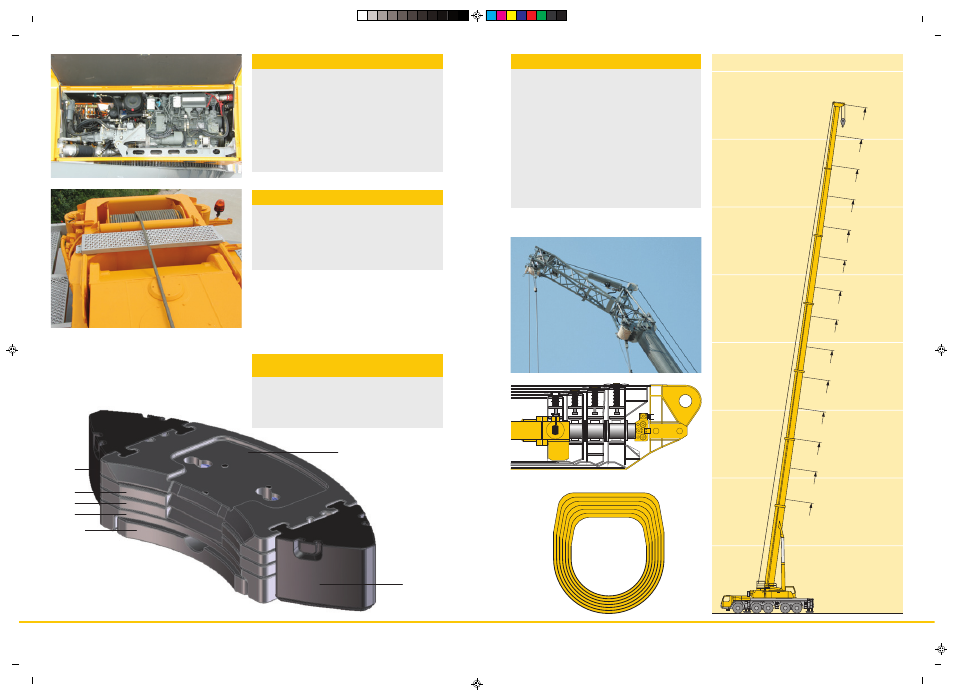

• Варианты противовеса 72 т, 52 т, 42 т, 32 т, 22 т и 12 т
• Управление балластировкой из кабины крана
• Процесс балластировки осуществляется быстро благодаря
системе замков
• Компактные размеры противовеса; например, при весе
противовеса 52 т ширина его составляет лишь 3,75 м
• Радиус противовеса составляет лишь 4,85 м
Монтаж противовеса требует
лишь несколько минут
овальный профиль стрелы
• Лебедки производства Либхерр (механизмы подъема 1 и 2) со
специальными канавками, со встроенными планетарными
редукторами и с подпружиненнымип ластинчатыми тормозами,
работающими в качестве стопорных тормозов
• Аксиально-поршневой двигатель постоянного тока собственного
изготовления, ориентированный на использование на кране,
проверен и оценен положительно в ходе жестких испытаний
• Индикация направления вращения лебедки на экране LICCON
• Грузовой канат с малым закручиванием
Подъемные механизмы Liebherr
• Семисекционная телескопическая стрела длиной 72 м и
двухсекционный двойной откидной удлинитель длиной
12,2 – 22 м, удлиняемый до 29 и 36 м
• Одна промежуточная секция 7 м для удлинения телескопической
стрелы для работы с откидным удлинителем
• Телескопическая стрела имеет закругленный овальный нижний
пояс, благодаря чему обеспечивается высокая боковая жесткость
• Оптимальное использование телескопической стрелы благодаря
большому числу комбинаций выдвижения
• Откидной удлинитель устанавливается под углами 0°, 22,5° и 45°,
для монтажа можетбыть использована гидравлическая система;
по заказу поставляется гидравлический цилиндр для бесступен-
чатой перестановки откидного удлинителя под углами 0°– 45°
• Возможен подъем стрелы с грузом (интерполяция значений
поднимаемых грузов)
• Монтажный удлинитель длиной 5,3 м, встроенный в откидной
удлинитель
• Простая и быстрая перезапасовка грузового каната с канатным
замком
• Грузовой крюк с канатным замком; грузовой крюк имеет форму
цилиндра и легкоперекатывается при монтаже
Подъем грузов - точно и безопасно
• Двигатель крана: четырехцилиндровый дизель с газотурбинным
наддувом производства Либхерр, тип D 934 S, мощность
145 кВт / 197 л.с.; показатели выброса в соответствии с
Директивами 97/68/EG ступень 3 и EPA/CARB Tier 3,
предназначенный для работы в тяжелых условиях и надежный;
расположен напротив кабины крана, благодаря чему
уменьшается уровень шума; электронная система управления
двигателем, оптимизированный расход топлива, выхлопная
система из нержавеющей стали
• Гидравлическая система с пятью аксиально-поршневыми
регулирующими насосами с сервоуправлением и регулировкой
мощности; в серийную комплектацию входит маслоохладитель
с электроприводом
• В серийную комплектацию входит высокоэффективное
подавление шума дизель-гидравлического привода крана
Надежный привод крана
10 T
10 t
10 T
10 T
10 T
12 T
10 T
13,2 m
22,2 m
17,7 m
35,8 m
31,8 m
26,7 m
49,3 m
44,8 m
40,3 m
62,8 m
58,3 m
53,8 m
72 m
67,3 m
