9 4 LTM 1200-5.1 LTM 1200-5.1
700
• Изменяемая опорная база
Опоры втянуты
Опорная база 5,5 м x 8,9 м
Опорная база 8,3 м x 8,9 м
• Жестко установленные опорные плиты (башмаки выдвижных
опор) с брызговиками для защиты от грязи
• Опорные цилиндры имеют ход до 700 мм
• Регулировка уровня для опор; полностью автоматическое
выставление уровня крана в процессе установки на опоры
„нажатием кнопки“
• Допустимый боковой крен шасси и конструкции крана в сторону
2 x 9°
• С обеих сторон крана на ходовом устройстве располагаются
освещаемые и закрываемые пульты обслуживания, имеющие
пленочную клавиатуру и электронную индикацию уровня, а также
клавиши для управления пуском и остановкой двигателя и
регулировки числа его оборотов
• Обслуживание устройств установки на опоры в соответствии с
предписаниями по предотвращению несчастных случаев (UVV)
• Освещение зоны установки на опоры четырьмя встроенными
прожекторами
Установка крана на опоры -
быстро, удобно, надежно
• Современная комфортабельная кабина водителя, обладающая
прекрасными функциональными качествами и впечатляющим
дизайном; конструкция из коррозионно-стойкой листовой стали,
покрытие нанесено методом погружного катафореза; передняя
часть имеет резиновую упругую подвеску, задняя часть -
гидравлический амортизатор; звуко- и теплоизолирующая
внутренняя обшивка
• Круговое защитное остекление, передние и боковые стекла
тонированы в защитный зеленый цвет для уменьшения теплового
потока, электроподъемники стекол
• Элементы обслуживания и панели индикации расположены в
соответствии с требованиями эргономики для безопасной и
удобной работы при длительном использовании
• Цифровые блоки индикации и клавиш связаны через устройства
шины передачи данных с функциональными узлами
• Пневматическая подвеска сиденья водителя, пневматическая
опора для поясничных позвонков, подголовники
• Рулевое колесо регулируется по высоте и наклону
• Наружные зеркала обогреваются, положение их регулируется
электрически
• Ремни безопасности для водителя и пассажира
• Три стеклоочистителя с автоматическим устройством очистки
и мойки с регулировкой интервала
• Отключение внутреннего освещения с задержкой
• Различные места для хранения
• Место, подготовленное для подключения радио
Комфортабельная и высоко-
функциональная кабина водителя

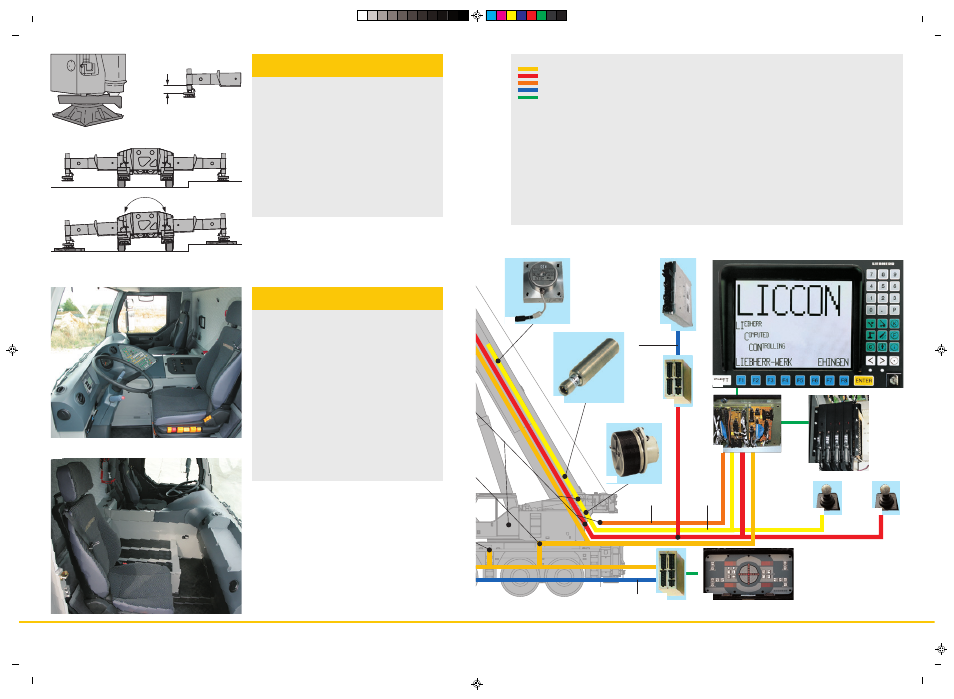

Обозначения:
LSB - Системная шина Либхерр 1
LSB - Системная шина Либхерр 2
LSB - Системная шина Либхерр 3
CAN - Шины
SCI - Последовательный связной интерфейс
1 Модуль ввода / вывода для электронного управления подвеской
моста, для дизельного двигателя, автоматической коробки
передач, функций обслуживания, для контроля сжатого воздуха,
используемого для торможения
1a Панель приборов и клавиатуры в кабине водителя
2 Модуль ввода / вывода для блокировок дифференциалов,
функций индикации
2a Панель приборов и индикации в кабине водителя
3
Модуль ввода / вывода установкой на опоры справа
3a Пульт управления установкой на опоры справа
4
Модуль ввода / вывода установкой на опоры слева
4a Пульт управления установкой на опоры слева
5
Модуль ввода / вывода для моторного тормоза-замедлителя,
темпомата, темпосета, электронного управления дизельным
двигателем (переключатель на рулевой колонке справа) и
автоматической коробкой передач
6 Управление дизельным двигателем Либхерр / ходовым
устройством и автоматической коробкой передач
7 Датчик крена для автоматического выставления уровня
8 Датчик поворота
9 Разъемы электрокабелей системных шин Либхерр
(LSB 1, 2, 3, 4)
10 Центральный блок LICCON
11 Монитор LICCON в кабине крана
12 Датчик длины и кабельный барабан / кабель питания для
захватов / установки телескопической стрелы на фиксаторы
13 Индуктивный датчик (12 x)
14 Датчик угла на шарнирной секции
15 Кабельный барабан для поз. 16, 17, 18 и для решетчатого
удлинителя с изменяемым вылетом
16 Анемометр – датчик скорости ветра
17 Концевой выключатель подъема
18 Датчик угла
19 Модуль ввода / вывода для электронного управления
дизельным двигателем /поворотной платформой крана,
воздушной заслонкой, муфтой вентилятора, клапаном
свободного выпуска
20 Управление топливным насосом высокого давления дизельного
двигателя Либхерр /поворотной платформой крана
21 Командоконтроллеры
22 Датчики давления (4 шт.) для управления мощностью и для
ОГМ (ограничителя грузового момента)
23 Клапан рулевого устройства для активного рулевого управления
задним мостом
LSB 2
CAN-Bus
9
20
21 21
12
14
19
11
10
13
4 CAN-Bus
LSB 4
4a
