Страница 9: Ввод в работу

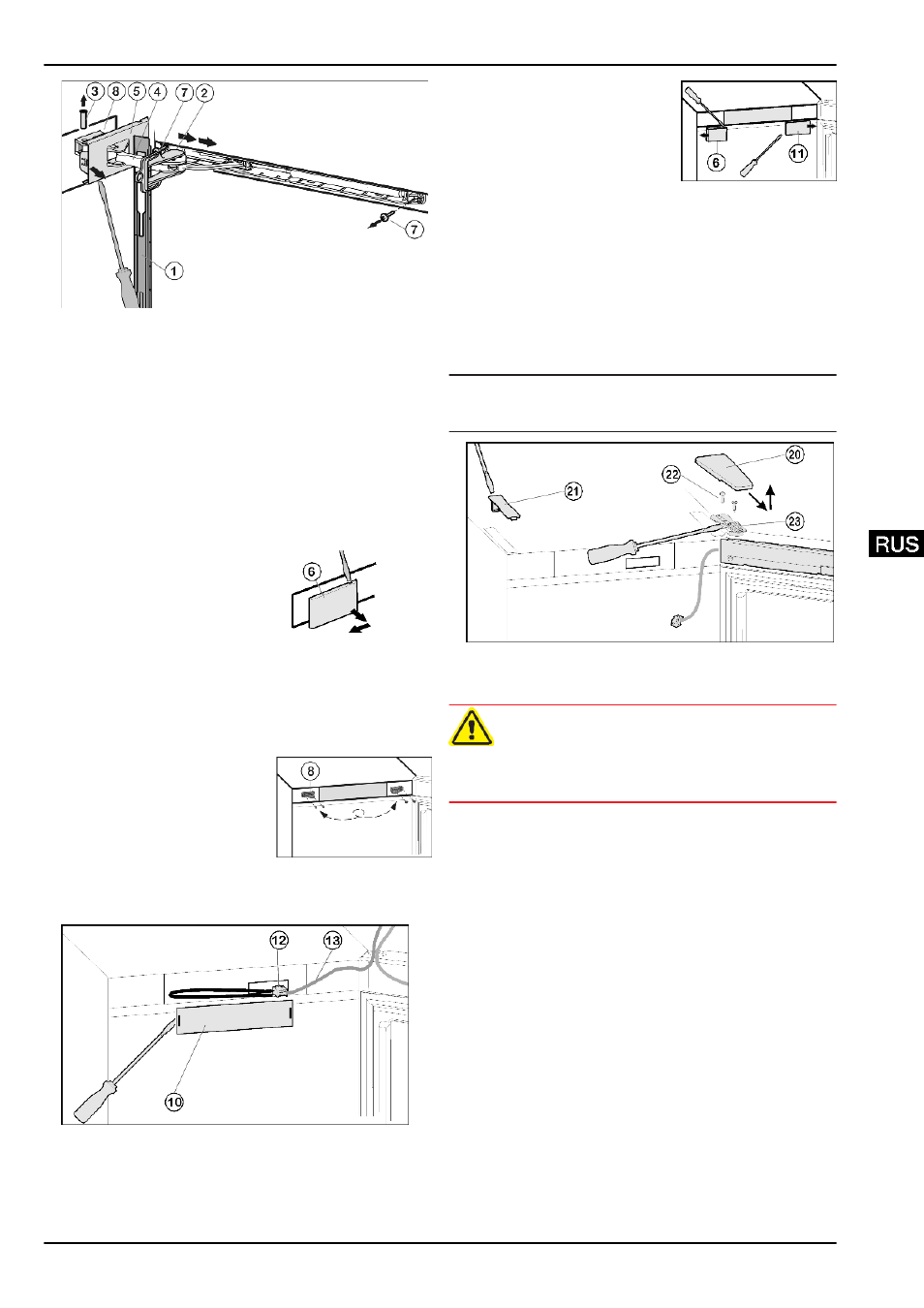

Fig. 5
u
Сдвиньте накладку над амортизационной скобой
Fig. 5 (4)
в направлении устройства.
u
Зафиксируйтепредохранитель
Fig. 5 (2)
в продольном
пазе.
w
Благодаря стопору шарнир не может сложиться.
u
Отсоедините крышку со стороны шарнира
Fig. 5 (5)
с
помощью отвертки до первого фиксатора.
w
Палец будет виден.
u
Выдавите палец
Fig. 5 (3)
снизу.
u
Нажмите амортизационную скобу
Fig. 5 (4)
в направ-
лении дверцы.
u
Полностью отсоедините и снимите крышку со стороны
шарнира
Fig. 5 (5)
.
u
Снимите накладку
Fig. 5 (1)
.
u
С помощью отвертки отсоеди-
ните и снимите крышку
Fig. 6 (6)
со стороны ручки
наружу.
Fig. 6
u
Открутите узел амортизатора закрывания дверцы (2
шт. Torx® 15)
Fig. 5 (7)
.
u
Вытащите немного узел амортизатора закрывания
дверцы, сдвиньте его в направлении дверной ручки и
отведите.
u
Отложите узел амортизатора закрывания двери в
сторону.
u
Открутите опорную деталь
Fig. 7 (8)
и прикрутите её
снова с поворотом на 180°
на
противоположную
сторону. При необходи-
мости просверлите отвер-
стия или используйте акку-
муляторную отвертку.
Fig. 7
4.3.2 Отсоединение кабеля на корпусе
Fig. 8
u
При необходимости откройте верхнюю дверцу.
Для устройств без амортизатора закрывания двери:
u
Снятие крышки со стороны
ручки
Fig. 9 (6)
: справа
выведите из фиксатора при
помощи плоской отвёртки
и сдвиньте наружу.
u
Снятие крышки со стороны
шарнира
Fig. 9 (11)
: слева
выведите из фиксатора при
помощи плоской отвёртки
и сдвиньте наружу.
Fig. 9
Для всех устройств
u
Снимите переднюю накладку
Fig. 8 (10)
с помощью
плоской отвертки.
u
Снимите контакт и извлеките разъём
Fig. 8 (12)
.
u
Высвободите из направляющей серый кабель
Fig. 8 (13)
.
4.3.3 Снятие верхней двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.
Fig. 10
u
Крышку
Fig. 10 (20)
снимите движением вперед и вверх
u
Снимите крышку
Fig. 10 (21)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Полностью вывернитевинты
Fig. 10 (22)
.
u
Снимите дверцу вместе с опорным кронштейном
Fig. 10 (23)
и кабелем вверх. Для снятия, возможно,
понадобится осторожно подцепить опорный кронштейн
снизу шлицевой отверткой.
u
Отставьте дверь в сторону.
4.3.4 Снятие нижнего амортизатора закры-
вания двери*
Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания дверцы
продолжить с пункта (см. 4.3.5) .
Ввод в работу
* Наличие в зависимости от модели и комплектации
