Страница 12: Ввод в работу

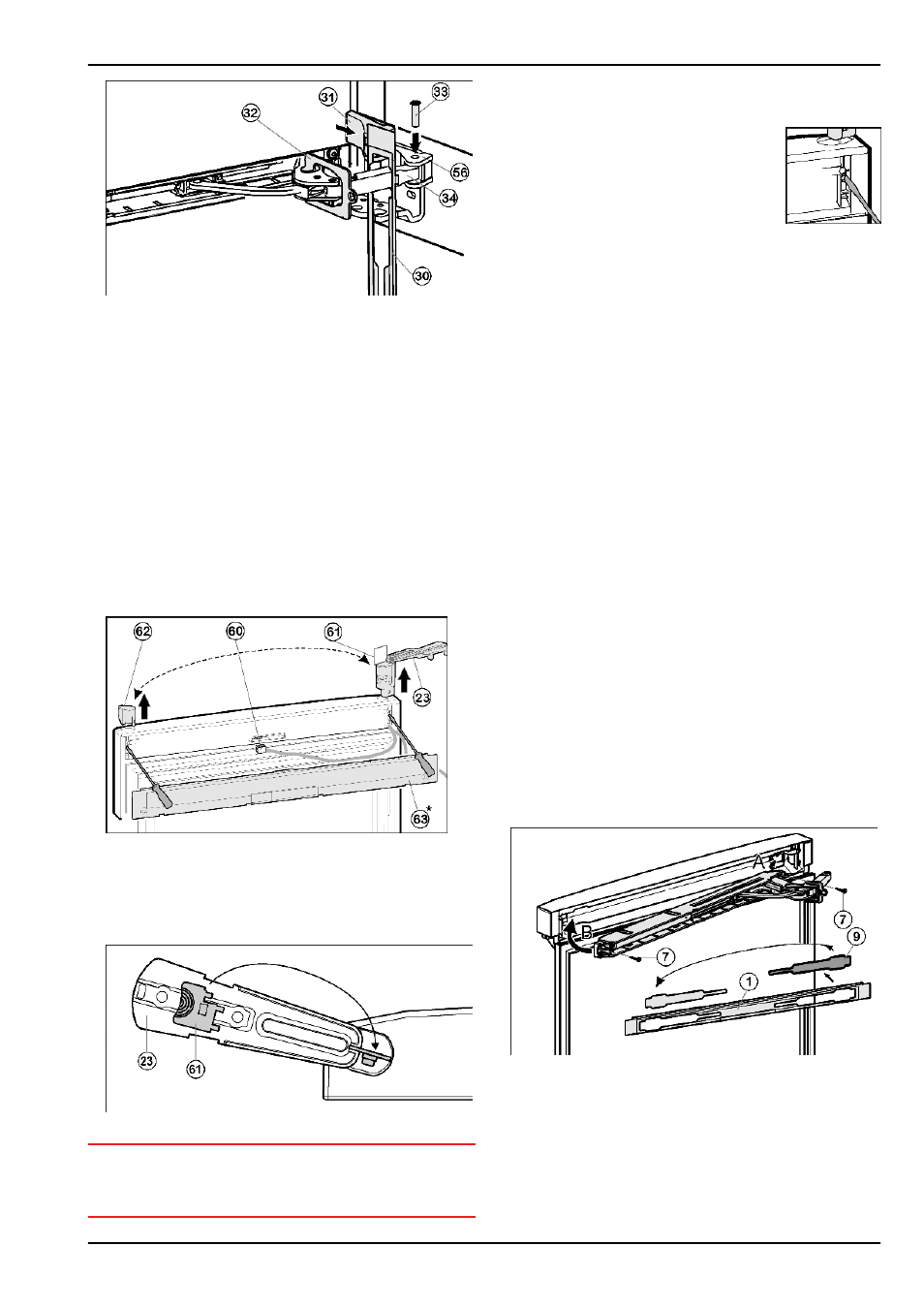

Fig. 19
u
Навесьте накладку
Fig. 19 (30)
на амортизационную
скобу таким образом, чтобы передние защелки показы-
вали вперёд, а передняя сторона была направлена к
устройству.
u
Притяните амортизационную скобу
Fig. 19 (34)
к
опорной детали
Fig. 19 (56)
и сверху вставьте палец
Fig. 19 (33)
таким образом, чтобы квадратная головка
сидела в углублении.
u
Установите и защелкните крышку
Fig. 19 (31)
.
w
Обратите внимание на правильность крепления
крышки, чтобы дверца закрывалась безупречно и палец
был зафиксирован.
u
Выкрутите фиксатор
Fig. 19 (32)
.
u
Защелкните накладку
Fig. 19 (30)
на дверце.
u
Закройте нижнюю дверь.
4.3.12 Перестановка кабельного разъёма
(верхняя дверца)
Fig. 20
u
С помощью отвёртки выведете из зацепления крышку
Fig. 20 (63)
на дверце.
u
Отсоедините разъем
Fig. 20 (60)
.
u
На верхней дверце поверните опорный кронштейн
Fig. 20 (23)
наружу параллельно краю дверцы.
Fig. 21
ВНИМАНИЕ
Кабели могут перекрутиться и из-за этого получить повре-
ждения!
u
Используйте шаблон.
u
Отсоедините входящий в объем поставкишаблон
Fig. 21 (61)
от опорного кронштейна и заблокируйте им
опорный кронштейн
Fig. 21 (23)
и втулку от поворота.
u
При помощи отвертки вытолкните
опорный кронштейн
Fig. 20 (23)
снизу и
снимите с двери вместе с кабелем.
u
Извлеките пробку
Fig. 20 (62)
снизу при
помощи отвертки и вставьте на другой
стороне.
u
Проденьте кабель опорного кронштейна
Fig. 20 (23)
на
противоположной стороне и установите опорный крон-
штейн.
u
Снимите шаблон
Fig. 20 (61)
и закрепите на опорном
кронштейне.
u
Вставьте разъем
Fig. 20 (60)
.
u
Введите кабель в направляющую.
Устройства без амортизатора закрывания двери:
u
Зафиксируйте крышку
Fig. 20 (63)
на дверце.
4.3.13 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный палец
Fig. 13 (41)
, закройте дверцу и установите верхний
опорный кронштейн
Fig. 10 (23)
так, чтобы он защел-
кнулся в верхней стороне устройства.
u
Закрутите опорный кронштейн
Fig. 10 (23)
(с усилием
4 Нм). При необходимости просверлите отверстия или
используйте аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 10 (20)
и крышку
Fig. 10 (21)
.
u
Снова установите разъём
Fig. 8 (12)
.
u
Введите кабель в направляющую.
u
Снова установите крышку
Fig. 8 (10)
.
Устройства без амортизатора закрывания двери:
u
Установите крышку
Fig. 9 (6)
снаружи со стороны
шарнира с поворотом на 180° и защелкните ее.
u
Установите крышку
Fig. 9 (11)
снаружи со стороны
шарнира с поворотом на 180° и защелкните ее.
Устройства с амортизатором закрывания двери:
u
Оставьте дверь открытой.
4.3.14 Монтаж верхнего амортизатора
закрывания двери*
Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания дверцы
продолжить с пункта (см. 4.3.15) .
Fig. 22
u
Освободите крышку
Fig. 22 (9)
из накладки
Fig. 22 (1)
и
снова установите её на другой стороне.
u
Зацепите (А) и поверните (В) верхний узел амортиза-
тора закрывания дверцы шарниром на стороне
шарнира.
w
Отверстия с левой и правой стороны должны нахо-
диться точно друг над другом.
u
Прикрутите узел амортизатора закрывания двери. (2
шт. Torx® 15)
Fig. 22 (7)
Ввод в работу
12
* Наличие в зависимости от модели и комплектации
