Страница 10: Ввод в работу

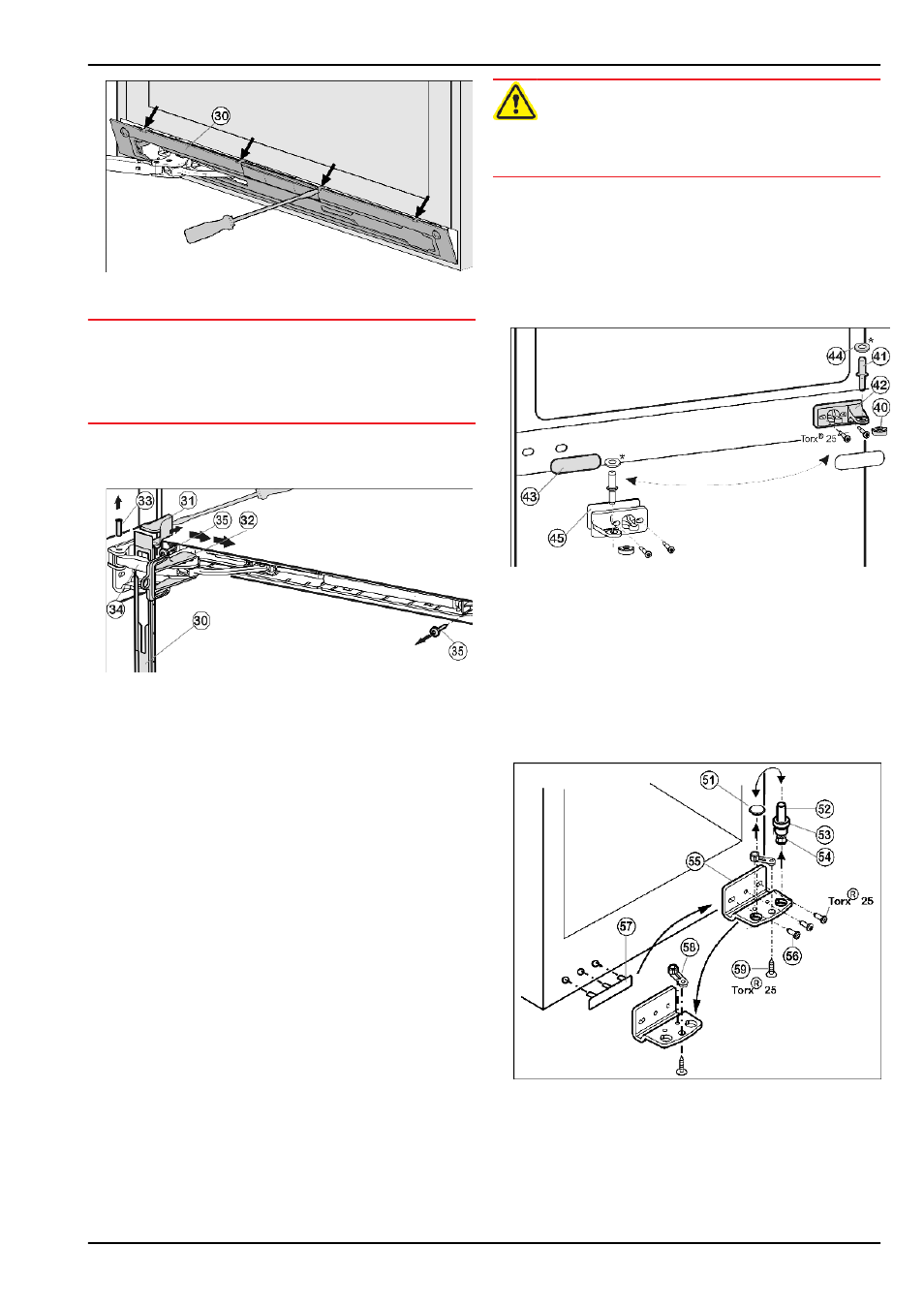

Fig. 11
u
Откройте нижнюю дверь.
ВНИМАНИЕ
Опасность повреждения!
Если повреждено уплотнение дверцы, то она, возможно,
закрывается неправильно, что становится причиной недо-
статочного охлаждения.
u
Не повредите уплотнение дверцы отвёрткой!
u
Выведите накладку
Fig. 11 (30)
из зацепления и
снимите ее с помощью шлицевой отвертки.
w
Накладка висит над амортизационной скобой.
Fig. 12
u
Сдвиньте накладку над амортизационной скобой
Fig. 12 (34)
в направлении устройства вперед.
u
Зафиксируйтепредохранитель
Fig. 12 (32)
в продольном
пазе.
w
Благодаря стопору шарнир не может сложиться.
u
Подденьте крышку
Fig. 12 (31)
отвёрткой с внешней
стороны и снимите в направлении наружу.
u
При необходимости с помощью другого человека накло-
ните устройство назад.
u
Выдавите палец
Fig. 12 (33)
снизу.
u
Нажмите амортизационную скобу
Fig. 12 (34)
в направ-
лении дверцы.
u
Снимите накладку
Fig. 12 (30)
.
u
Открутите узел амортизатора закрывания дверцы (2
шт. Torx® 15)
Fig. 12 (35)
.
u
Вытащите немного узел амортизатора закрывания
дверцы, сдвиньте его в направлении дверной ручки и
отведите.
u
Отложите узел амортизатора закрывания двери в
сторону.
4.3.5 Снятие нижней двери
u
Закройте нижнюю дверь.
Для устройств без амортизатора закрывания двери:
u
Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец
Fig. 13 (41)
.
Для устройств с амортизатором закрывания двери:
u
Вытащите средний опорный палец
Fig. 13 (41)
с шайбой
Fig. 13 (44)
из опорного кронштейна и нижней дверцы.
Для всех устройств
u
Снимите пластмассовый колпачок
Fig. 13 (40)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Откройте нижнюю дверь.
u
Открутите средний опорный кронштейн
Fig. 13 (42)
(2
шт. Torx® 25).
u
Движением вверх снимите нижнюю дверцу и отставьте
её в сторону.
4.3.6 Перестановка средних опорных
деталей
Fig. 13
u
Осторожно снимите накладку
Fig. 13 (43)
.
u
Прикрутите средний опорный кронштейн
Fig. 13 (42)
с
подкладкой
Fig. 13 (45)
с поворотом на 180° на новую
сторону шарнира (с моментом 4 Нм).
u
Защелкните накладку
Fig. 13 (43)
, повернув на 180 °, на
стороне, где теперь будет ручка.
4.3.7 Перестановка нижних опорных
деталей*
для устройств без амортизатора закрывания двери
Fig. 14
u
Извлеките опорный винт
Fig. 14 (52)
в комплекте с
шайбой
Fig. 14 (53)
и регулируемой опорой
Fig. 14 (54)
,
вытягивая его вверх.
u
Снимите пробку
Fig. 14 (51)
.
u
Открутите
Fig. 14 (56)
опорный кронштейн
Fig. 14 (55)
.
u
Открутите
Fig. 14 (59)
опорную деталь
Fig. 14 (58)
и,
переставив в отверстие на противоположной стороне
опорного кронштейна, снова прикрутите.
Ввод в работу
10
* Наличие в зависимости от модели и комплектации
