u
Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки
Fig. 14 (57)
.
u
Снова прикрутите опорный кронштейн
Fig. 14 (55)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Переставьте пробку
Fig. 14 (51)
в свободное отверстие.
u
Вновь установите опорный винт
Fig. 14 (52)
в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.

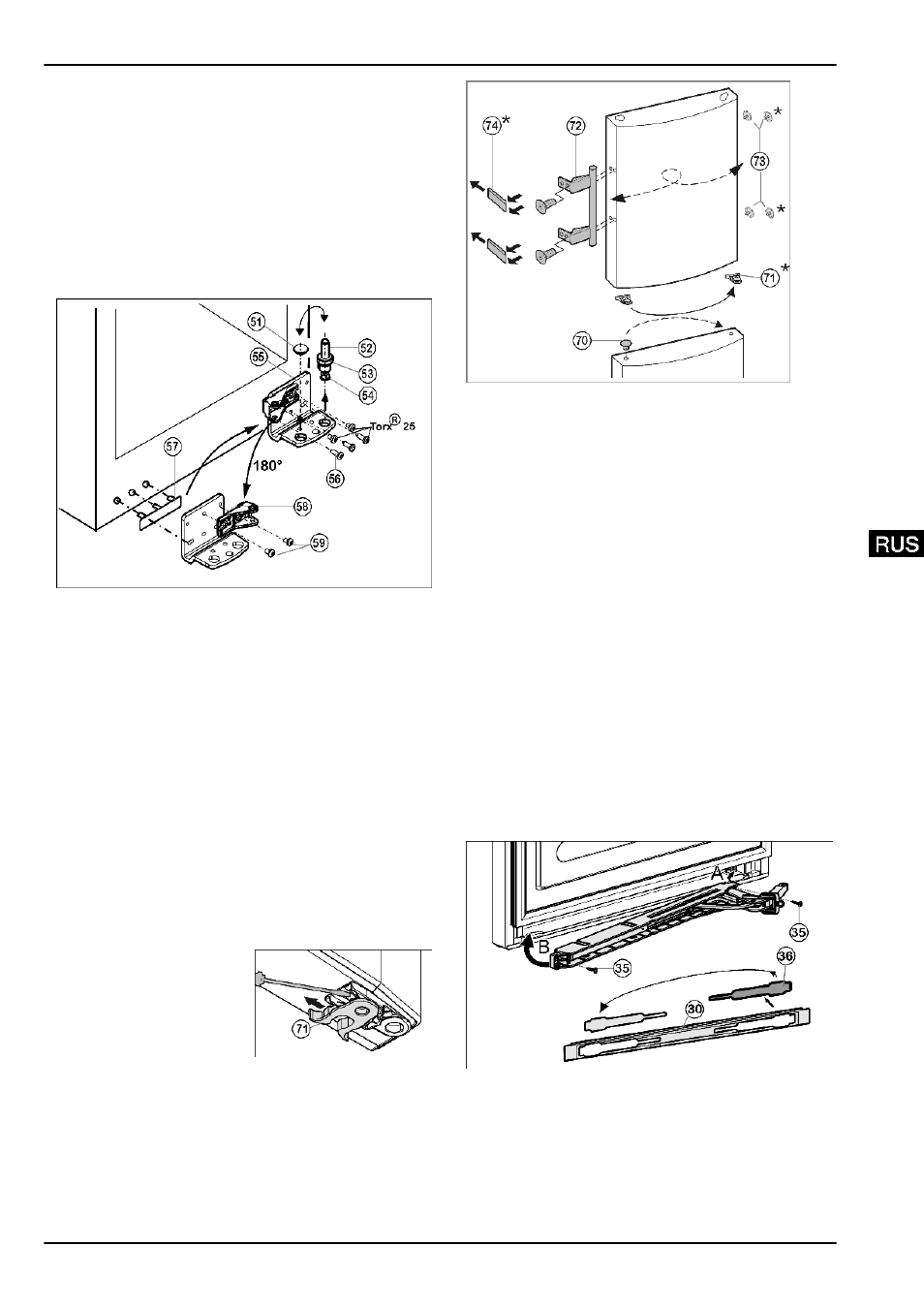

4.3.8 Перестановка нижних опорных
деталей *
для устройств с амортизатором закрывания двери
Fig. 15
u
Извлеките опорный винт
Fig. 15 (52)
в комплекте с
шайбой
Fig. 15 (45)
и регулируемой опорой
Fig. 15 (54)
,
вытягивая его вверх.
u
Снимите пробку
Fig. 15 (51)
.
u
Открутите
Fig. 15 (56)
опорный кронштейн
Fig. 15 (55)
.
u
Открутите опорную деталь
Fig. 15 (58)
и снова прикру-
тите внутри с поворотом на 180°.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки
Fig. 15 (57)
.
u
Снова прикрутите нижний опорный кронштейн
Fig. 15 (55)
на новой стороне шарнира (с моментом
4 Нм). При необходимости используйте аккумуля-
торный шуруповерт.
u
Переставьте пробку
Fig. 15 (51)
в свободное отверстие.
u
Вновь установите опорный винт
Fig. 15 (52)
в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.9 Перестановка ручек
Для устройств без амортизатора закрывания двери
(на обеих дверцах):
u
переставить
пружинный
зажим
Fig. 16 (71)
: Нажать
вниз язычок защелки,
снять с него пружинный
зажим.
u
Вдвинуть пружинный
зажим
на
новой
стороне шарнира до
защелкивания.
Fig. 16
Для всех устройств
Fig. 17
u
На нижней дверце: Извлеките пробку
Fig. 17 (70)
из
опорной втулки дверцы и переставьте.
u
На обеих дверцах: Снимите и переставьте на проти-
воположную сторону дверную ручку
Fig. 17 (72)
,
пробку
Fig. 17 (73)
и прижимные пластины*
Fig. 17 (74)
.
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.10 Монтаж нижней двери
u
Установите дверь сверху на опорный палец
Fig. 15 (52)
.
u
Закройте дверцу.
u
Снова наденьте пластмассовый колпачок
Fig. 13 (40)
на
средний опорный кронштейн
Fig. 13 (42)
.
u
Вставьте средний опорный палец
Fig. 13 (41)
через
средний опорный кронштейн
Fig. 13 (42)
в нижнюю
дверцу.
Устройства с амортизатором закрывания двери:
u
Установите шайбу
Fig. 13 (44)
на средний опорный
палец
Fig. 13 (41)
.
4.3.11 Монтаж нижнего амортизатора
закрывания двери*
Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания дверцы
продолжить с пункта (см. 4.3.12) .
Fig. 18
u
Освободите крышку
Fig. 18 (36)
из накладки
Fig. 18 (30)
и снова установите её на другой стороне.
u
Зацепите (А) и поверните (В) узел амортизатора закры-
вания дверцы шарниром на стороне шарнира.
w
Отверстия с левой и правой стороны должны нахо-
диться точно друг над другом.
u
Прикрутите (2 шт. Torx® 15)
Fig. 18 (35)
узел амортиза-
тора закрывания дверцы.
Ввод в работу
* Наличие в зависимости от модели и комплектации
