Страница 13: 4 подключение воды
Указание
u
Соблюдайте последовательность. Сначала навесьте
накладку над амортизирующей скобой, после этого
крышку.

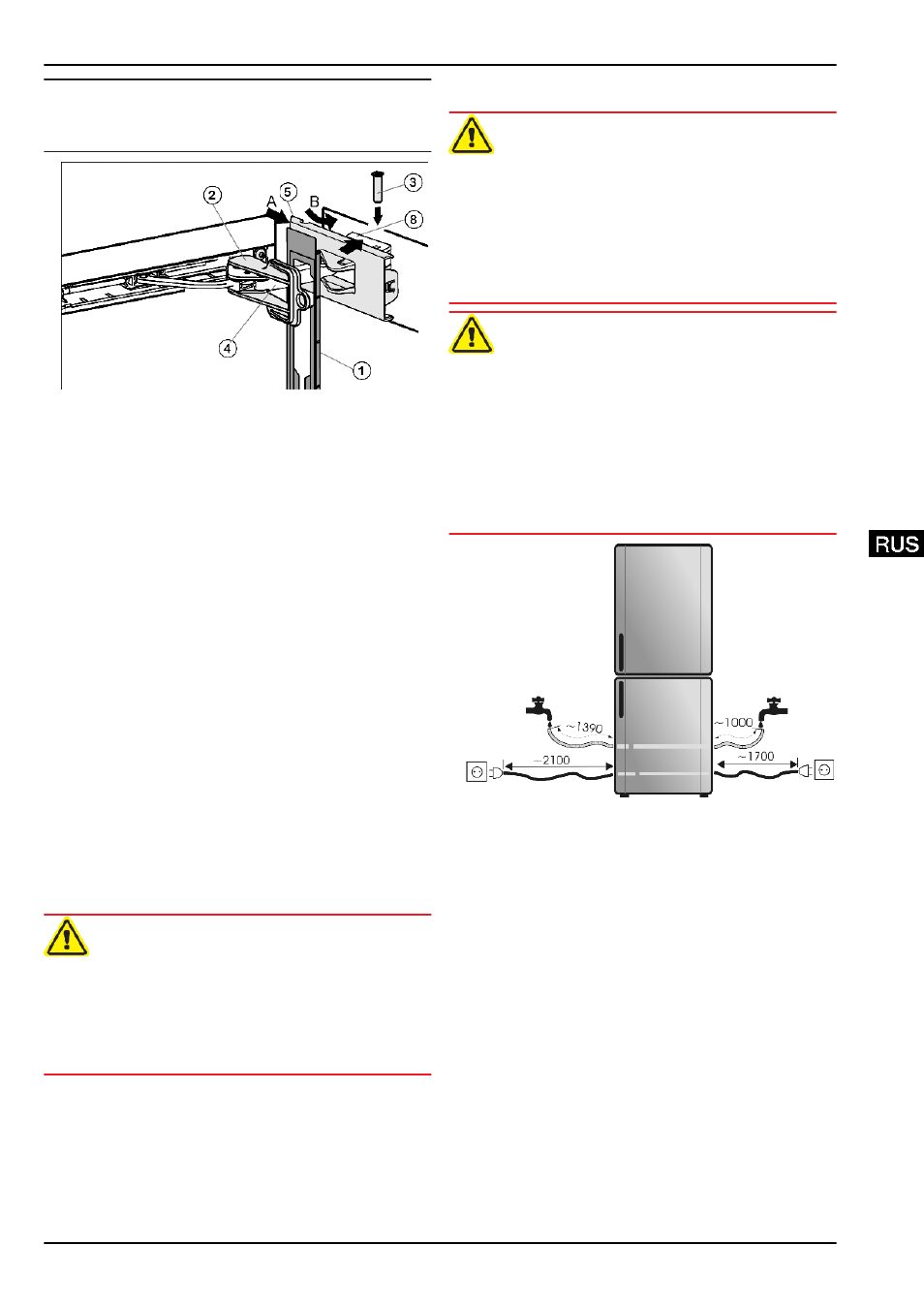

Fig. 23
u
Навесьтенакладку
Fig. 23 (1)
на амортизационную
скобу
Fig. 23 (4)
таким образом, чтобы передние
защелки показывали во внутрь, а передняя сторона
была направлена к устройству.
u
Отодвиньте (А)крышку
Fig. 23 (5)
снаружи и поверните
(В) через опорную деталь
Fig. 23 (8)
.
u
Установите крышку
Fig. 23 (5)
и защелкните ее до
первого фиксатора.
w
После позиционирования амортизирующей скобы
отверстия для пальцев расположены друг над другом.
u
Притяните амортизационную скобу
Fig. 23 (4)
к опорной
детали
Fig. 23 (8)
и сверху вставьте палец
Fig. 23 (4)
таким образом, чтобы квадратная головка сидела в
углублении.
u
Теперь полностью защелкните крышку
Fig. 23 (5)
на
опорной детали
Fig. 23 (8)
.
w
Обратите внимание на правильность крепления
крышки, чтобы дверца закрывалась безупречно и палец
был зафиксирован.
u
Выкрутите фиксатор
Fig. 23 (2)
.
u
Защелкните накладку
Fig. 23 (1)
на дверце.
u
Снаружи установитекрышку
Fig. 6 (6)
со стороны ручки
с поворотом на 180° и защелкните ее.
4.3.15 Выравнивание дверей
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 15 (55)
и среднем опорном кронштейне
Fig. 13 (42)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 15 (55)
.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.4 Подключение воды
ПРЕДУПРЕЖДЕНИЕ
Опасность электрического удара!
u
Отсоедините устройство от розетки, прежде чем
подключать его к водопроводу.
u
Перекройте подачу воды до тех пор, пока не будут
подсоединены трубопроводы для подачи воды устрой-
ства для приготовления кубиков льда (льдогенератор).
u
Подсоединение к сети для подачи питьевой воды
разрешается выполнять только квалифицированному
слесарю-водопроводчику.
ПРЕДУПРЕЖДЕНИЕ
Опасность отравления!
u
Качество воды, которое используется в устройстве,
должно соответствовать предписанию по подготовке
питьевой воды, действующему в стране использования
(напр., 98/93 ЕС).
u
Подсоединение разрешается только к водопроводу
питьевой воды.
u
IceMaker служит исключительно для приготовления
кубиков льда в количестве, необходимом в домашнем
хозяйстве, и должен снабжаться пригодной для этого
водой.
Fig. 24
- Значение давления воды должно составлять от
0.15 МПа до 0.6 МПа (1,5 бар - 6 бар).
- Подвод воды к устройству должен осуществляться
через трубопровод холодной воды, который соответ-
ствует предписаниям по рабочему давлению и гигиени-
ческим нормам.
Используйте шланг из высококачественной стали,
входящий в комплект поставки (длина 1,5 м). Не
используйте старые шланги повторно. Шланг длиной
3 м можно приобрести в сервисной службе. Устанавли-
вать его разрешается только специалисту.
В фитинге шланга находится приемный фильтр с уплот-
нением.
- В месте подсоединения шлангопровода к системе
домового водоснабжения необходимо предусмотреть
запорный кран, чтобы в случае необходимости можно
было перекрыть подачу воды.
- Все приборы и устройства для подвода воды должны
соответствовать предписаниям, действующим в стране
использования.
- При установке не допускается повреждение или пере-
гибание линии подачи воды.
Ввод в работу
* Наличие в зависимости от модели и комплектации
13
