Инструкция по эксплуатации Denon AVR-3808
Страница 8
5

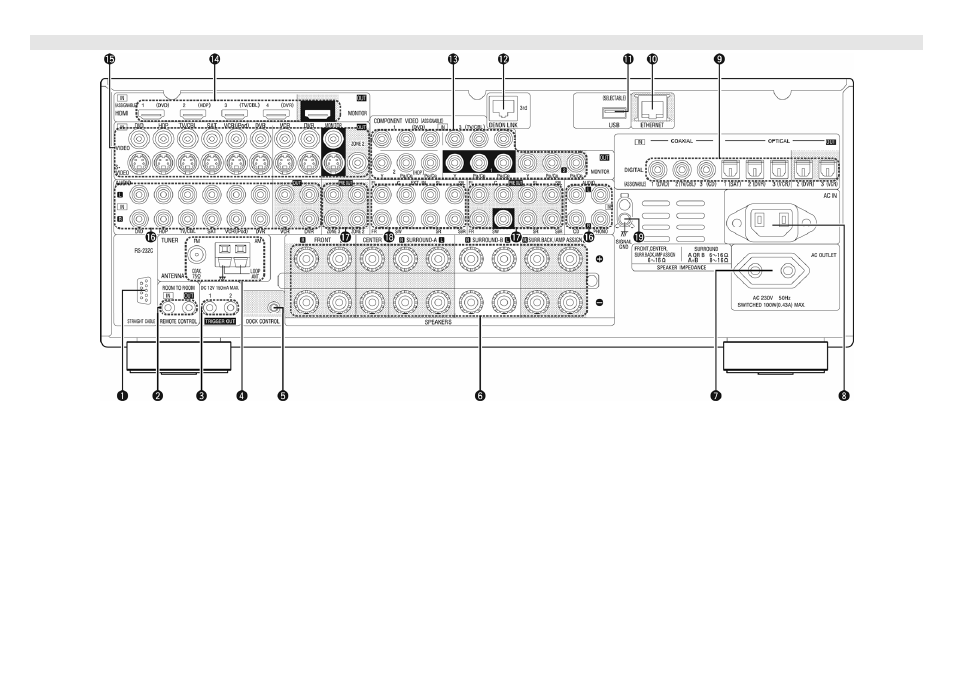

Тыльная Панель
1. Разъем RS-232C .................................... (21)
8. Вход AC IN......................................... (22)
15. Разъемы VIDEO/S-VIDEO ................ (12)
2. Разъемы REMOTE CONTROL............ (21)
9. Цифровые аудио разъемы
16. Аналоговые аудио разъемы
3. Разъемы TRIGGER OUT...................... (21)
(OPTICAL/COAXIAL) ................. (12,14)
(AUDIO).............................................. (12)
4. Разъемы антенны УКВ/СВ (FM/AM)
10. Разъем ETHERNET ........................... (20)
17. Разъемы PRE OUT ....................... (17, 21)
(TUNER ANTENNA) ........................... (19)
11. Разъем USB ........................................ (18)
18. Разъемы EXT/IN................................. (17)
5. Разъем DOCK CONTROL.................... (13)
12. Разъем DENON LINK........................ (16)
19. Разъем SIGNAL GND ........................ (13)
6. Разъемы динамиков (SPEAKERS)........ (9)
13. Разъемы COMPONENT VIDEO ....... (12)
7. Выход AC OUTLET ............................. (22)
14. Разъемы HDMI................................... (11)
