Инструкция по эксплуатации Denon AVR-3808
Страница 10
7
Подключения
Подготовка

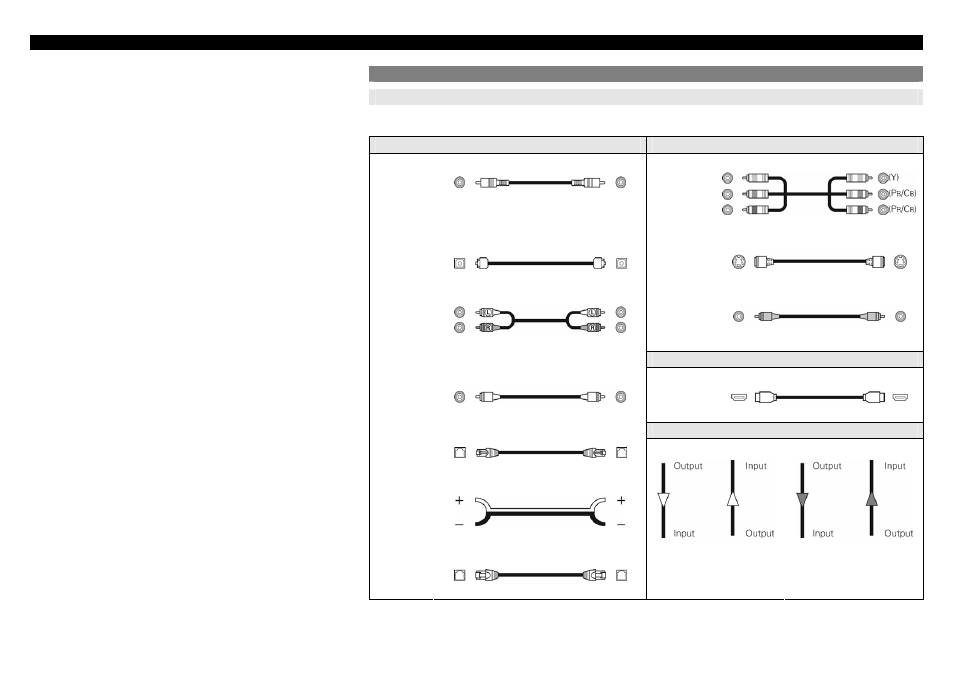

Маркировка Соединительных Кабелей
Используйте кабели в соответствии с подключаемой аппаратурой.
Аудио кабели
Видео кабели
Коаксиальное цифровое соединение
Компонентное видео соединение
(Оран-
жевый)
Коаксиальный цифровой кабель
(75 Ом штепсельный кабель)
(Зеленый)
(Голубой)
(Красный)
Компонентный видео кабель
Оптическое цифровое соединение S-Video
соединение
Оптический кабель
S-Video кабель
Аналоговое соединение (стерео)
Видео подключение
(Белый)
(Красный)
Штепсельный стерео кабель
(Желтый)
Штепсельный видео кабель (75 Ом)
Аналоговое соединение (моно),
Аудио и видео кабели
для низкочастотного динамика HDMI
подключение
(Черный)
Штепсельный кабель
19-контактный HDMI кабель
Соединение DENON LINK
Направление сигнала
Аудио сигнал
Видео сигнал
Кабель DENON LINK
Подключение динамиков
Аудио кабель
Сетевое соединение
В данном руководстве описаны подключения
всех совместимых устройств-источников аудио
и видео сигналов. При выполнении соединения
необходимо
выбирать
тип
подключения,
соответствующий подключаемой аппаратуре.
Для некоторых типов подключений необходимо
выполнить их настройку на устройстве AVR-
3808. Более подробную информацию смотрите в
руководстве по соответствующему соединению.
ЗАМЕЧАНИЯ:
• Не подключайте устройства к сети питания,
пока не будут выполнены все подключения.
• При выполнении подключений также смотрите
инструкции к подключаемой аппаратуре.
• Убедитесь в правильности подключения
правого и левого каналов (левый к левому,
правый к правому).
• Запомните,
что
связывание
сигнальных
кабелей с кабелями питания может привести к
приглушенному шуму или другим помехам.
Кабель Ethernet
