Подключение Антенны
Кабель УКВ антенны должен быть подключен непосредственно к данному устройству.

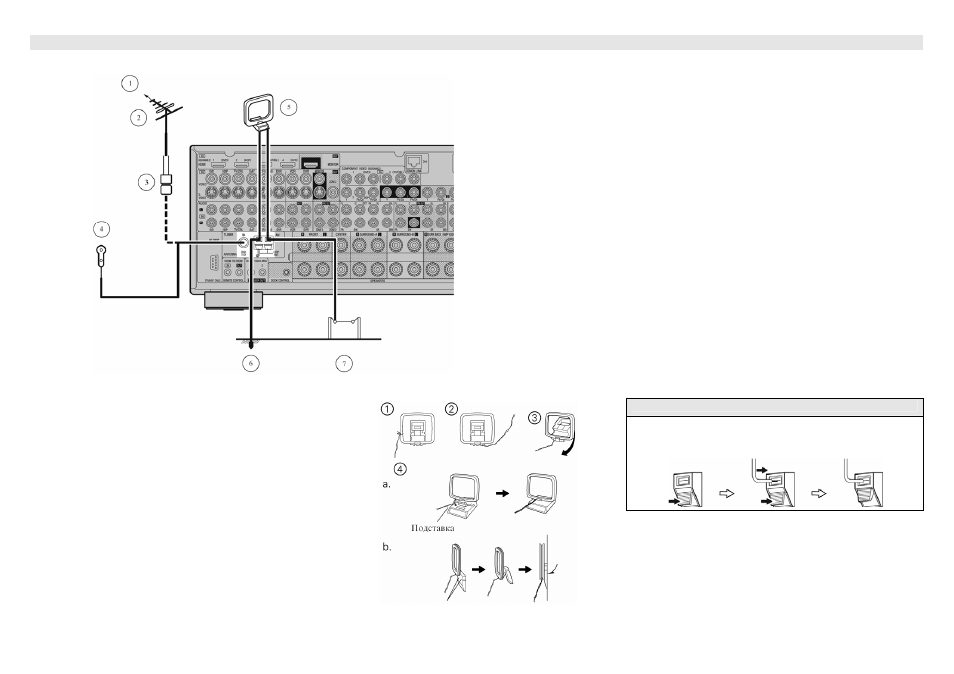

1. Направление вещающей станции
2. УКВ антенна
3. Коаксиальный кабель 75 Ом
4. УКВ комнатная антенна (поставляется)
5. СВ рамочная антенна (поставляется)
6. Заземление
7. СВ наружная антенна
Сборка СВ рамочной антенны
Подключение СВ антенны
1. Потяните
рычаг.
2. Вставьте
провод.
3. Верните рычаг
на прежнее
место.
1. Развяжите узел и распрямите провод.
2. Подключите к разъему антенны.
3. Наклоните антенну в обратном направлении.
4. a. Антенну можно установить на открытую
горизонтальную устойчивую поверхность.
b. Антенну можно прикрепить вертикально к стене.
Используйте установочные отверстия для крепления
антенны к стене.
ЗАМЕЧАНИЯ:
•
Не подключайте две УКВ антенны одновременно.
• Даже если используется внешняя СВ антенна, не
отключайте СВ рамочную антенну.
• Убедитесь, что вывод СВ рамочной антенны не
прикасается к металлическим частям панели.
