Инструкция по эксплуатации Denon AVR-3808
Страница 12
9
Подключение Акустической Системы
Размещение Акустической Системы

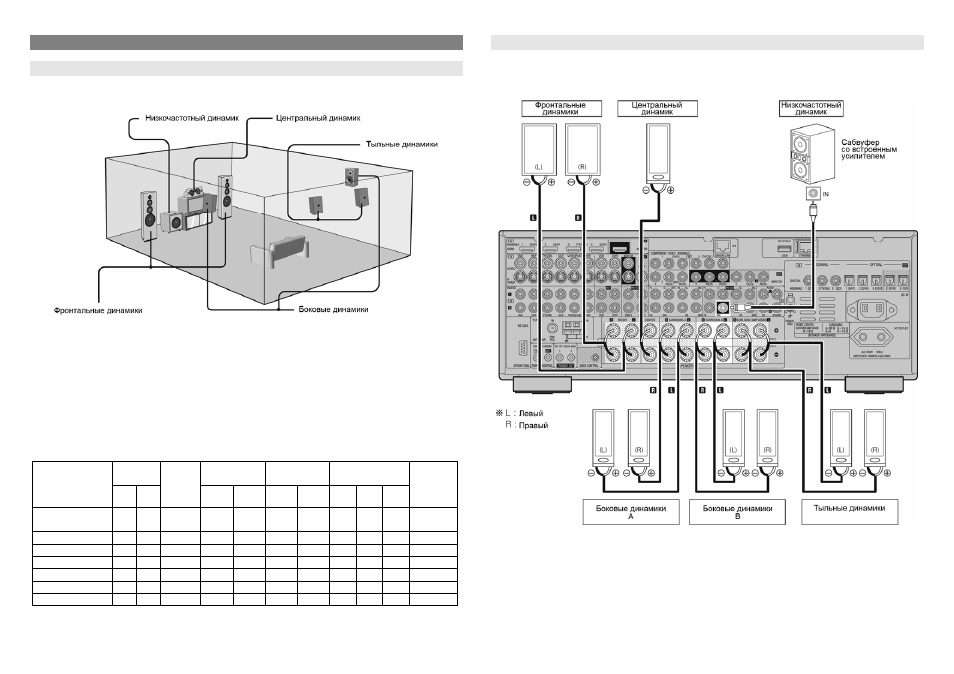

Ниже на рисунке приведен пример обычного расположения усилителя с
подключенными к нему 8 динамиками и монитором.
Установите данные динамики по
бокам телевизора/ монитора так,
чтобы
передние
панели
динамиков были на одной линии
с
фронтальной
плоскостью
телевизора/ монитора.
ЗАМЕЧАНИЕ:
Ниже приведены типичные конфигурации динамиков для устройства
AVR3808.
FRONT
SURROUND
A
SURROUND
B
SURROUND
BACK
L R
CENTER
L R L R L R
только
1
SUB-
WOOFER
7.1-канальная
(Боковые А+В)
{
{
{
{
{
{
{
{
{
–
{
7.1-канальная
{
{
{
{
{
– –
{
{
–
{
6.1-канальная
{
{
{
{
{
– – – –
{
{
5.1-канальная
{
{
{
{
{
– – – – –
{
3.1-канальная
{
{
{
– – – – – – –
{
2.1-канальная
{
{
– – – – – – – –
{
2-канальная
{
{
– – – – – – – – –
Подключение Акустической Системы
Пример 7.1-канальная (Боковые А+В) акустическая система
ЗАМЕЧАНИЕ:
При использовании хотя бы одного тыльного динамика, подключите его
к левому каналу (SBL).
