4

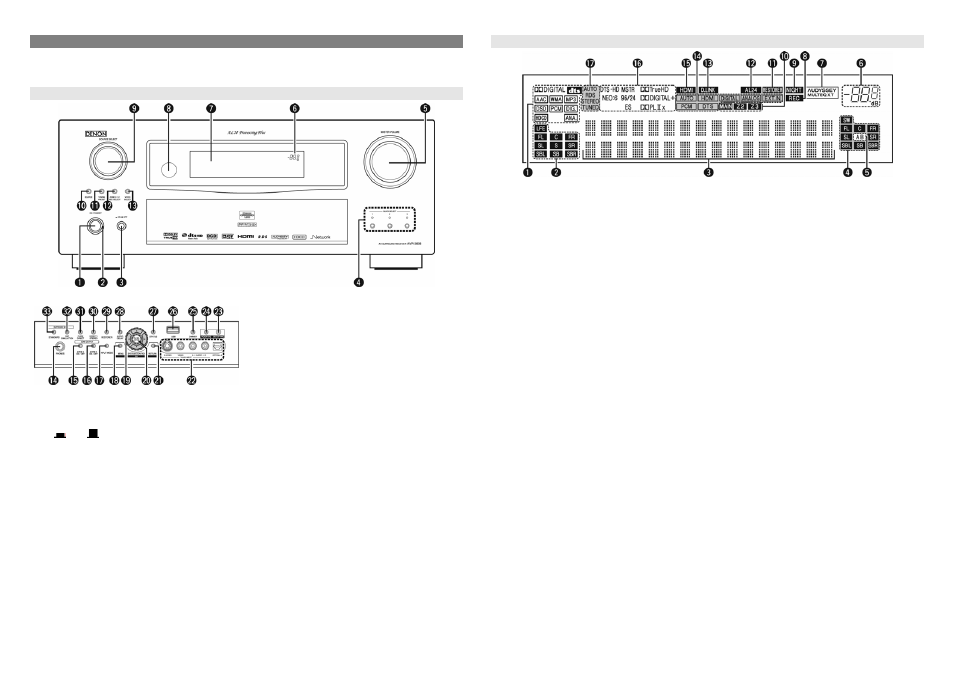

Названия Частей И Функций
Описание кнопок, не приведенное в данном разделе, смотрите на страницах, указанных
в круглых скобках.
Фронтальная Панель
С открытой дверцей
1. Кнопка питания ON/STANDBY ...... (47)
2. Индикатор питания ........................... (47)
3. Выключатель питания
( ON OFF)................................. (47)
4. Кнопки/индикаторы
QUICK SELECT............................... (59)
5. Ручка управления
MASTER VOLUME......................... (47)
6. Индикатор уровня громкости
7. Дисплей
8. Датчик ДУ............................................ (3)
9. Селекторный переключатель
SOURCE SELECT............................ (37)
10. Кнопка SOURCE .............................. (37)
11. Кнопка TUNING PRESET ............... (49)
12. Кнопка ZONE2/3 / REC SELECT(58, 72)
13. Кнопка VIDEO SELECT.................. (38)
14. Разъем PHONES............................... (47)
15. Кнопка ZONE2 ON/OFF.................. (72)
16. Кнопка ZONE3 ON/OFF.................. (72)
17. Кнопка INPUT MODE ..................... (38)
18. Кнопка MENU.................................. (23)
19. Курсорные кнопки (U V Y Z)...... (23)
20. Кнопка CH SEL / ENTER .......... (23, 59)
21. Кнопка RETURN.............................. (23)
22. Разъемы V.AUX INPUT .................. (17)
23. Разъем SETUP MIC.......................... (25)
24. Кнопка ROOM EQ ........................... (44)
25. Кнопка DIMMER ............................. (35)
26. Разъем USB....................................... (18)
27. Кнопка STATUS............................... (45)
28. Кнопка AUDIO DELAY .................. (44)
29. Кнопка RESTORER ......................... (44)
30. Кнопка DIRECT/STEREO ............... (41)
31. Кнопка PURE DIRECT .................... (41)
32. Кнопка DSP SIMULATION............. (41)
33. Кнопка STANDARD........................ (40)
Дисплей
1. Индикаторы входных сигналов 12. Индикатор AL24
2. Индикаторы каналов входных Загорается, когда активирована
сигналов функция обработки данных AL24
Загораются, когда на вход Processing Plus (стр. 75).
поступают цифровые сигналы 13. Индикатор D.LINK
3. Информационный дисплей Загорается, если воспроизведение
На дисплее отображается осуществляется через разъемы
название входного источника, DENON LINK.
акустический режим, значения 14. Индикаторы входного режима
настройки и другая информация. 15. Индикатор HDMI
4. Индикаторы каналов выходных Загорается, если воспроизведение
сигналов осуществляется через разъемы HDMI.
5. Индикаторы акустических 16. Индикаторы декодера
динамиков Загораются при работе
Загораются в зависимости от соответствующих декодеров.
настроек пар динамиков А и В. 17. Индикаторы режима радиоприема
6. Индикатор уровня громкости Загораются в зависимости от
7. Индикатор AUDYSSEY MULTEQ XT условий приема, когда в качестве
Загорается, если выбран комнатный входного источника выбрано радио
эквалайзер. «TUNER».
8. Индикатор записи выходного • AUTO
источника Загорается, если установлен
Загорается, когда выбран режим. режим автоматической настройки
REC OUT радио.
9. Индикатор NIGHT • RDS
Загорается, если выбран режим Загорается при приеме
воспроизведения в ночное время суток. радиоданных (RDS).
10. Индикаторы многозонального • STEREO
воспроизведения В УКВ (FM) режиме данный
Загораются, когда включено индикатор загорается при приеме
питание в соответствующей зоне. аналоговой стерео радиостанции.
11. Индикатор RESTORER • TUNED
Загорается, когда выбран режим Загорается, если принимается
RESTORER. правильно настроенная радиостанция.
