Инструкция по эксплуатации Yamaha RX-V1600
Страница 22
22
ПОДКЛЮЧЕНИЯ

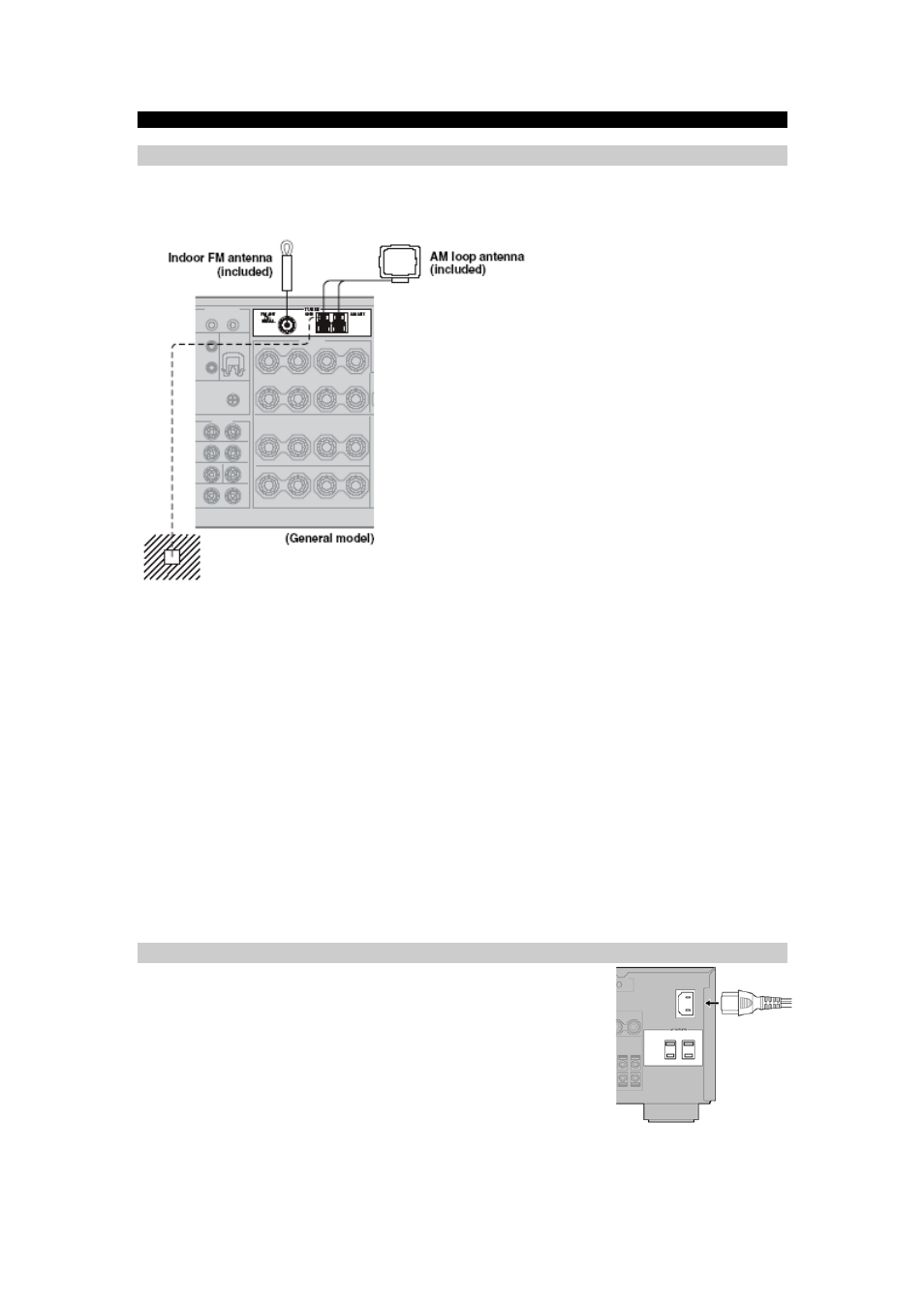

Подключение антенн
Обе комнатные антенны АМ и FM, прилагаемые к аппарату, как правило обеспечивают
уверенный прием радио сигнала.
Подключайте антенны правильно к соответствующим разъемам.
Подключение комнатной FM антенны
Прилагаемую комнатную FM антенну подключите к разъему FM ANT 75
Ω UNBAL.
Не подключайте одновременно комнатную и наружную FM антенны!
Подключение рамочной АМ антенны
1. Прикрепите рамочную антенну к подставке.
2. Нажмите и удерживайте язычок на разъеме, чтобы открыть его. Вставьте провода антенны в
разъемы AM ANT и GND.
3. Отпустите язычок и слегка прижмите им провода для лучшего контакта
4. Найдите ориентацию антенны с наилучшим приемом.
Примечание
•
АМ антенну можно снять с подставки и укрепить, например, на стене.
•
Рамочная антенна АМ должна располагаться дальше от устройства.
•
Рамочная АМ антенна должна быть всегда подключена, даже при подключении наружной АМ
антенны.
•
Установка наружной антенны может улучшить качество приема радиостанций.
Подключение кабеля питания
После завершения всех соединений подключите кабель питания к
розетке. Если не планируете использовать ресивер длительное
время, отключите его от розетки.
AC OUTLETS
– используйте эти разъемы для подключения кабелей
питания других компонентов, питание подключенной аппаратуры
будет управляться клавишей MASTER ON/OFF, с этого разъема
питание на подключенное оборудование будет подаваться, пока
включен основной блок. Максимальная потребляемая мощность не
должна превышать: азиатская и общая модели - 50 Вт, другие
модели – 100 Вт.
К сетевой
розетке
Переключаемые
выходы питания
