12
ПОДКЛЮЧЕНИЯ

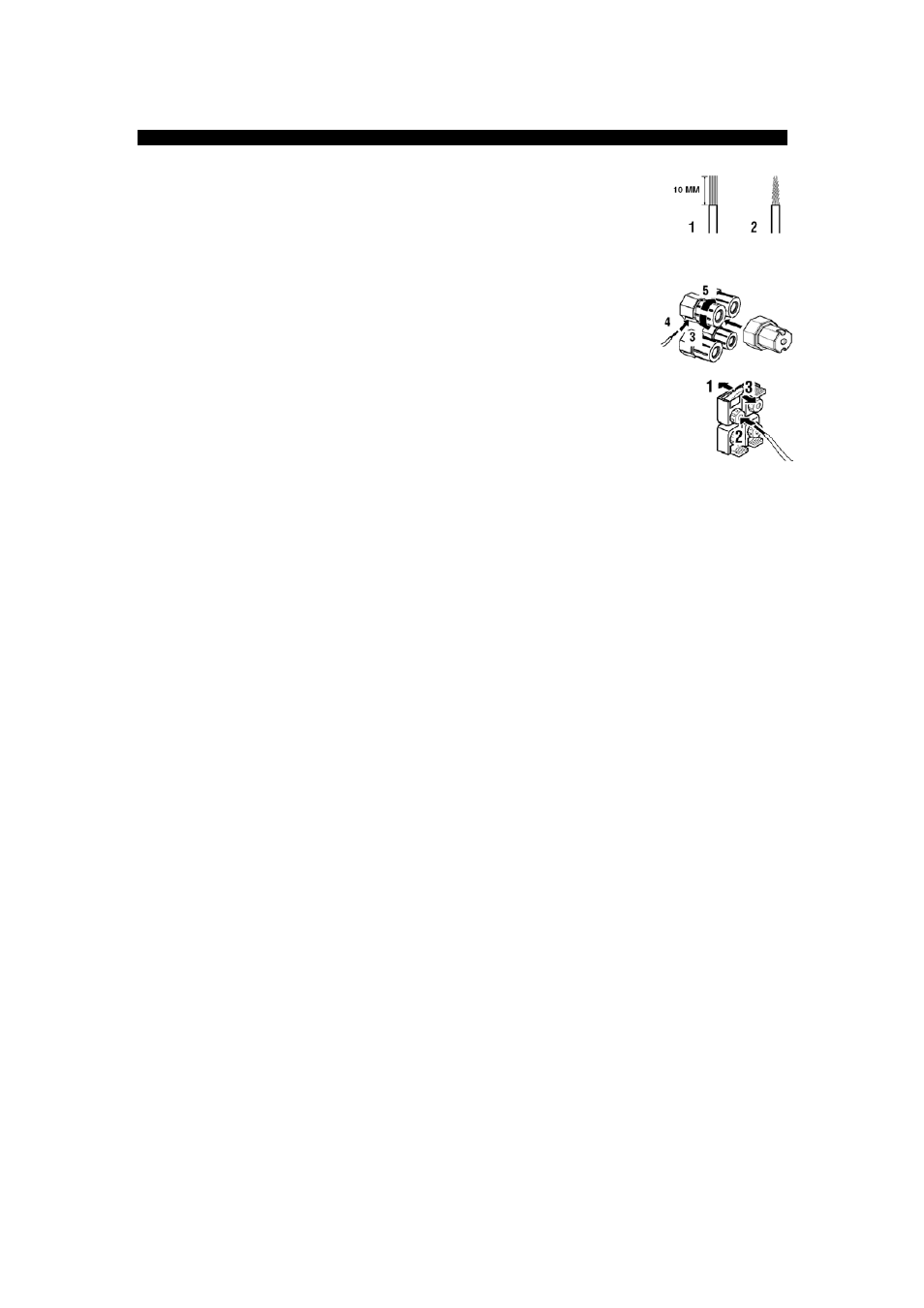

Кабели акустических систем
Кабель акустической системы состоит из двух проводов, отличающихся
цветом, полосками или формой. Обратите внимание на полярность
подключения разъемов акустических систем.
1. Зачистите изоляцию на концах проводов примерно на 1 см.
2. Скрутите проводники на зачищенных концах между собой для
предотвращения короткого замыкания.
Подключение к разъемам SPEAKERS
3. Открутите рукоятки терминалов.
4. Вставьте только зачищенный конец провода в отверстие терминала
5. Затяните рукоятку.
• Если кабели имеют штекеры типа «Banana», закрутите рукоятки терминалов и
вставьте штекер в разъем.
Подключение к разъемам PRESENCE/ZONE2
1. Откройте язычок.
2. Вставьте только зачищенный конец провода в отверстие терминала
3. Верните язычок на место.
Одну или две акустические системы в качестве основных громкоговорителей подключите к
разъемам FRONT A или B.
• Этот ресивер позволяет двухпроводное подключение акустических систем. В этом случае к каждому
громкоговорителю идут две пары акустических кабелей (одна пара для вуфера, другая для твиттера).
При таком подключении нажмите кнопки SPEAKERS A и SPEAKERS B, чтобы на дисплее горели
индикаторы SP А и B.
Тыловую акустическую систему подключите к разъемам SURROUND.
Центральный громкоговоритель подключите к разъемам CENTER.
Центральные тыловые громкоговорители подключите к разъемам SURROUND BACK.
Фронтальные для эффектов громкоговорители подключите к разъемам PRESENCE.
