ПОДКЛЮЧЕНИЯ
Z Подключение внешнего усилителя
Если вы хотите увеличить выходную мощность или хотите использовать другой усилитель,
подключите внешний усилитель к разъемам PRE OUT.
Примечание
• При использовании разъемов PRE OUT для выхода на внешний усилитель не требуется выполнять подключения к
разъемам SPEAKERS. Установите уровень подключенного усилителя на максимум.
• Сигнал на разъемах FRONT PRE OUT и CENTER PRE OUT зависят от установок TONE CONTROL
• На разъемах FRONT PRE OUT сигнал будет только при отключении SPEAKER A и выборе в пункте SP B значения
ZONE B.

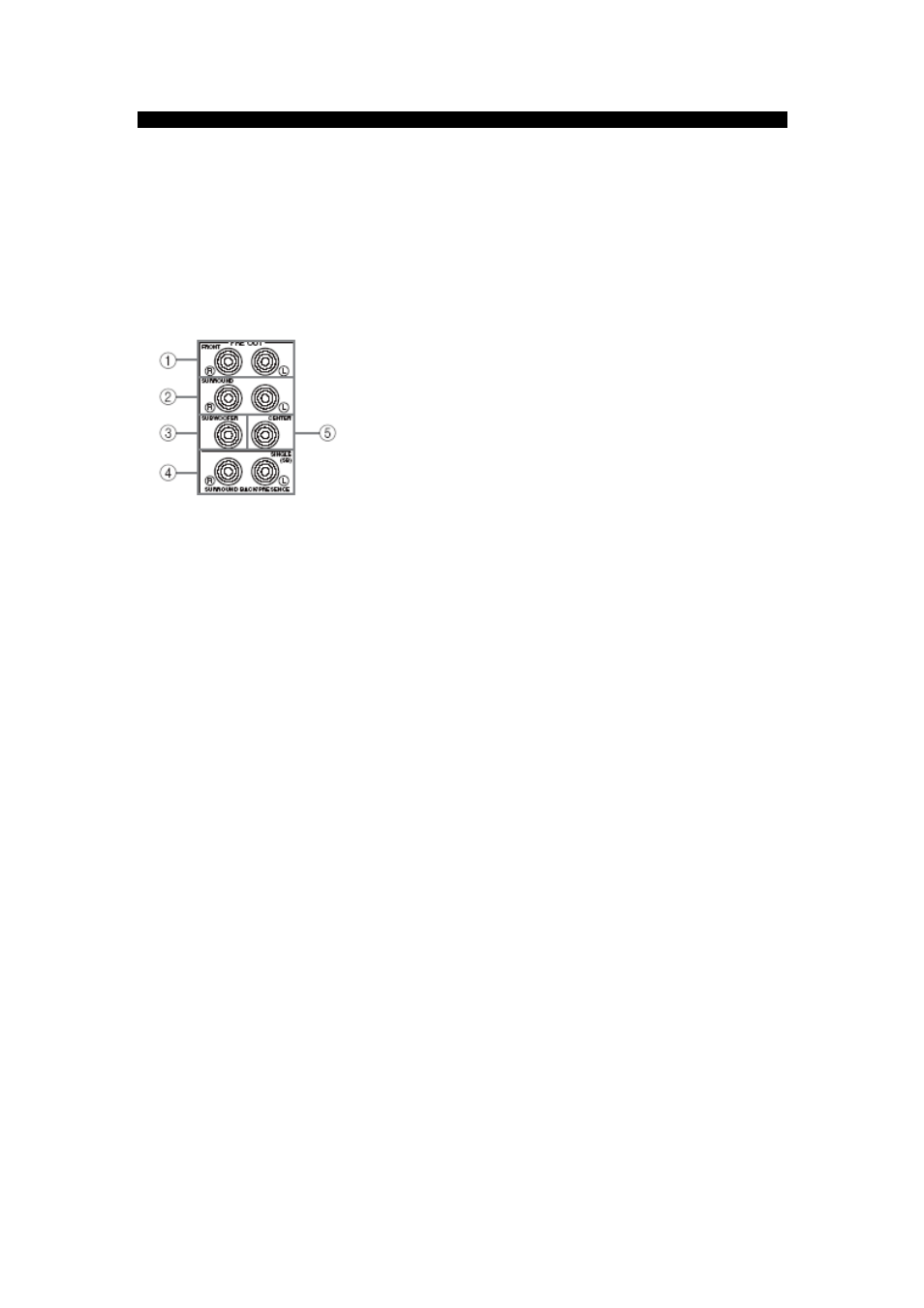

1. FRONT PRE OUT – линейный выход основного канала.
2. SURROUND PRE OUT – линейный выход тыловых каналов.
3. SUBWOOFER PRE OUT: при использовании сабвуфера со встроенным усилителем,
например, сабвуферной системы Yamaha Active Servo Processing, соедините этот разъем со
входом этого сабвуфера.
4. SURROUND BACK/ PRESENCE PRE OUT – линейный выход центрального тылового
канала или канала для фронтальных эффектов
5. CENTER PRE OUT – линейный выход центрального канала.
Примечания
• На каждый из разъемов PRE OUT подается такой же сигнал как на соответствующий выход для громкоговорителя.
Однако, при одновременном подключении и центральных тыловых и фронтальных для эффектов
громкоговорителей выходной сигнал с разъема SURROUND BACK/ PRESENCE PRE OUT может не
соответствовать размещению этих громкоговорителей.
• Уровень сабвуфера устанавливается с помощью регуляторов на сабвуфере, и не регулируется с основного блока.
•
В зависимости от установок пунктов меню установок SPEAKER SET и LFE/BASS LEVEL некоторые сигналы
могут не передаваться через эти разъемы.
