Инструкция по эксплуатации Yamaha RX-V1600
Страница 10
10
ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ

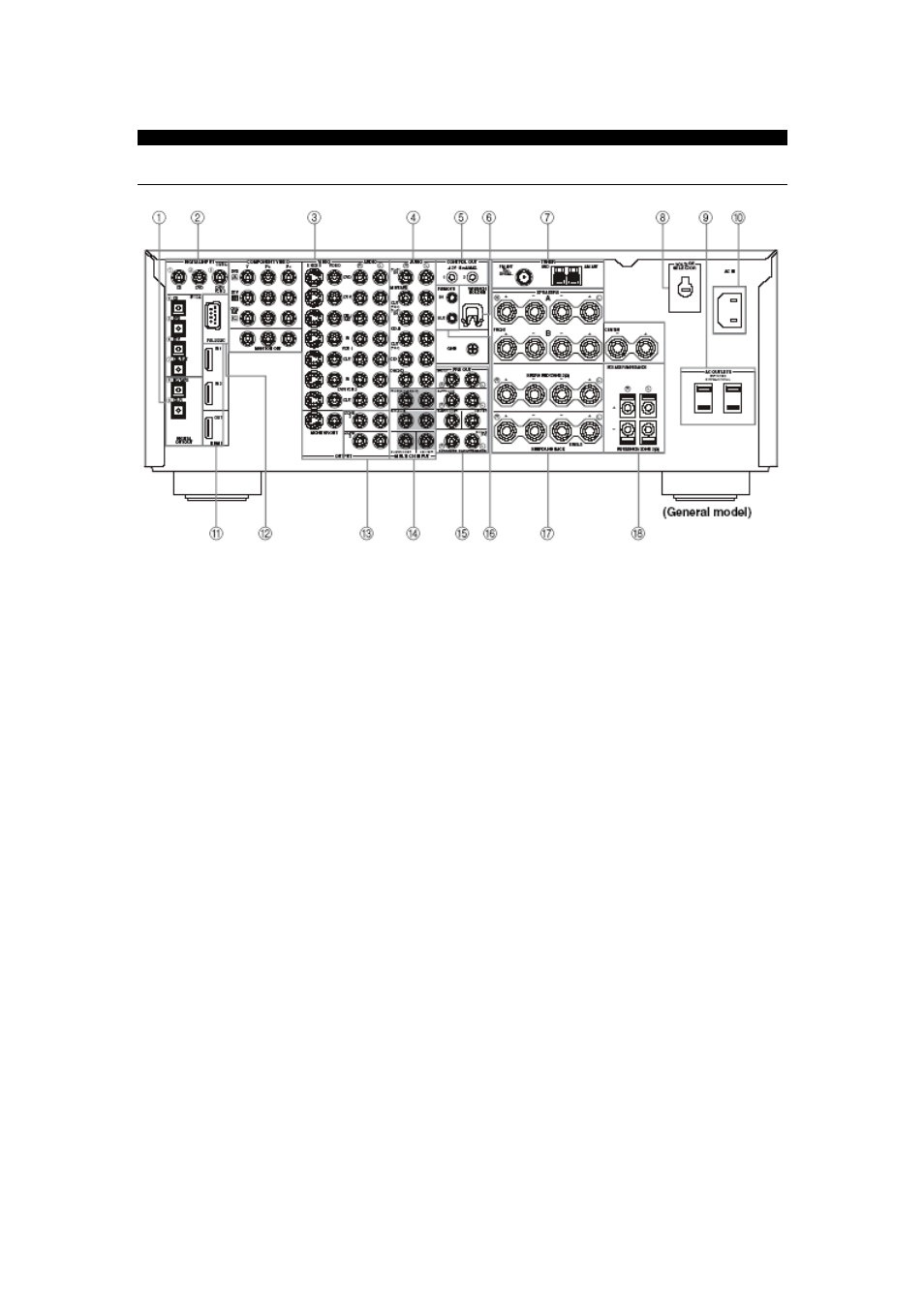

Задняя панель RX-V1600
1. Выходные цифровые разъемы
DIGITAL OUTPUT
2. Входные цифровые разъемы
DIGITAL INPUT
.
3. Разъемы для подключения видео компонентов
4. Разъемы для подключения аудио компонентов
5.
CONTROL OUT
дополнительный разъем управления для коммерческого использования
6.
Держатель ключа
для разъемов акустических выходов
7. Антенные разъемы
8.
Переключатель напряжения
(Только для азиатской и общей моделей)
9. Разъем
AC OUTLET
для подачи питания на подключенные аудио/видео компоненты
10.
AC IN
используйте для подключения прилагаемого шнура питания.
11. Разъемы
HGMI IN/OUT
12.
RS-232C
этот разъем предназначен для коммерческого использования,
проконсультируйтесь со своим дилером относительно подробностей.
13.
ZONE2/ZONE3 OUT
выход для второй/третьей зоны
14. Разъем
MULTI CH INPUT
15. Разъемы предварительного выхода
PRE OUT
16.
REMOTE IN/OUT
разъем дистанционного управления
17.
Разъемы для подключения акустических систем
18. разъемы для подключения акустических систем
PRESENCE/ZONE2
переключатель напряжения питания (некоторые модификации аппарата)
