14
ПОДКЛЮЧЕНИЯ
Двухпроводное подключение и подключение для сдвоенного усиления
(bi-AMP)
Некоторые имеющиеся сегодня в продаже акустические системы позволяют выполнять двухпроводное
подключение или подключение для сдвоенного усиления для улучшения производительности
акустической системы. Данное устройство допускает такие подключения для одной акустической системы.
Проверьте, поддерживают ли ваши громкоговорители такие способы подключений. Вы легко заметите
позолоченные перемычки, соединяющие два красных входных разъема и еще две перемычки,
соединяющие два черных входных разъема. Если вы планируете использовать двухпроводное
подключение или подключение для сдвоенного усиления, удалите такие перемычки.
Z Обычное подключение
Если вы хотите подключить ваши громкоговорители
традиционным способом, соедините обычные левый и
правый разъемы и не обращайте внимание на вторую
пару разъемов.

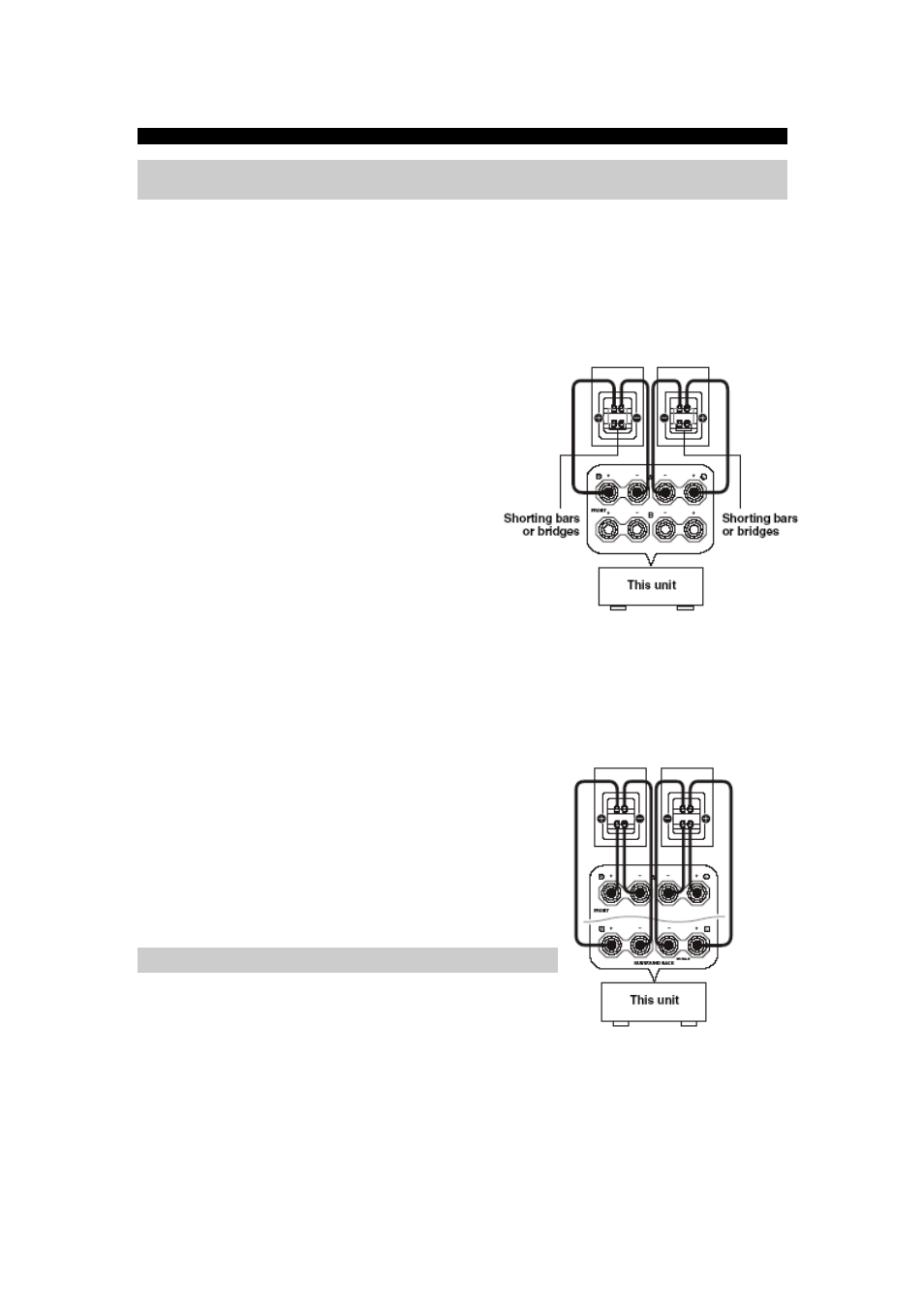

Z Двухпроводное подключение
Сдвоенное подключение разделяет вуфер от
комбинированной секции среднечастотных и твитера.
Громкоговорители, поддерживающие сдвоенное
подключение имеют четыре винтовых клеммы, что
позволяет разделять громкоговоритель на две
независимые секции. Высокие и средние частоты
направляются на одну пару разъемов, а низкие частоты
направляются на другую пару разъемов.
Примечания
i Удалите закорачивающие перемычки или мост для разделения LPF (фильтр пропускания низких частот) и HPF
(фильтр пропускания высоких частот).
i При таком подключении нажмите SPEAKERS A на передней панели, чтобы на дисплее горел индикатор SP А.
Z Сдвоенное усиление
При таком способе усиления используется два усилителя для обоих громкоговорителей. Один усилитель
подключен к низкочастотной секции громкоговорителя, а другой усилитель подключен к
комбинированной средне и высокочастотной секции. Такое разграничение упрощает работу усилителя, и
некоторым образом снижает влияние усилителя на звучание.
Примечания
i
Удалите закорачивающие перемычки или мост для разделения LPF
(фильтр пропускания низких частот) и HPF (фильтр пропускания
высоких частот).
i Для активации сдвоенного усиления, установите BI-AMP в положение
ON в меню ADVANCED SETUP.
i Для осуществления такого соединения используйте разъемы FRONT и
SURROUND BACK как показано на рисунке.
Подключения
