81
Подключение другого оборудования к
телевизору
(продолжение)
3

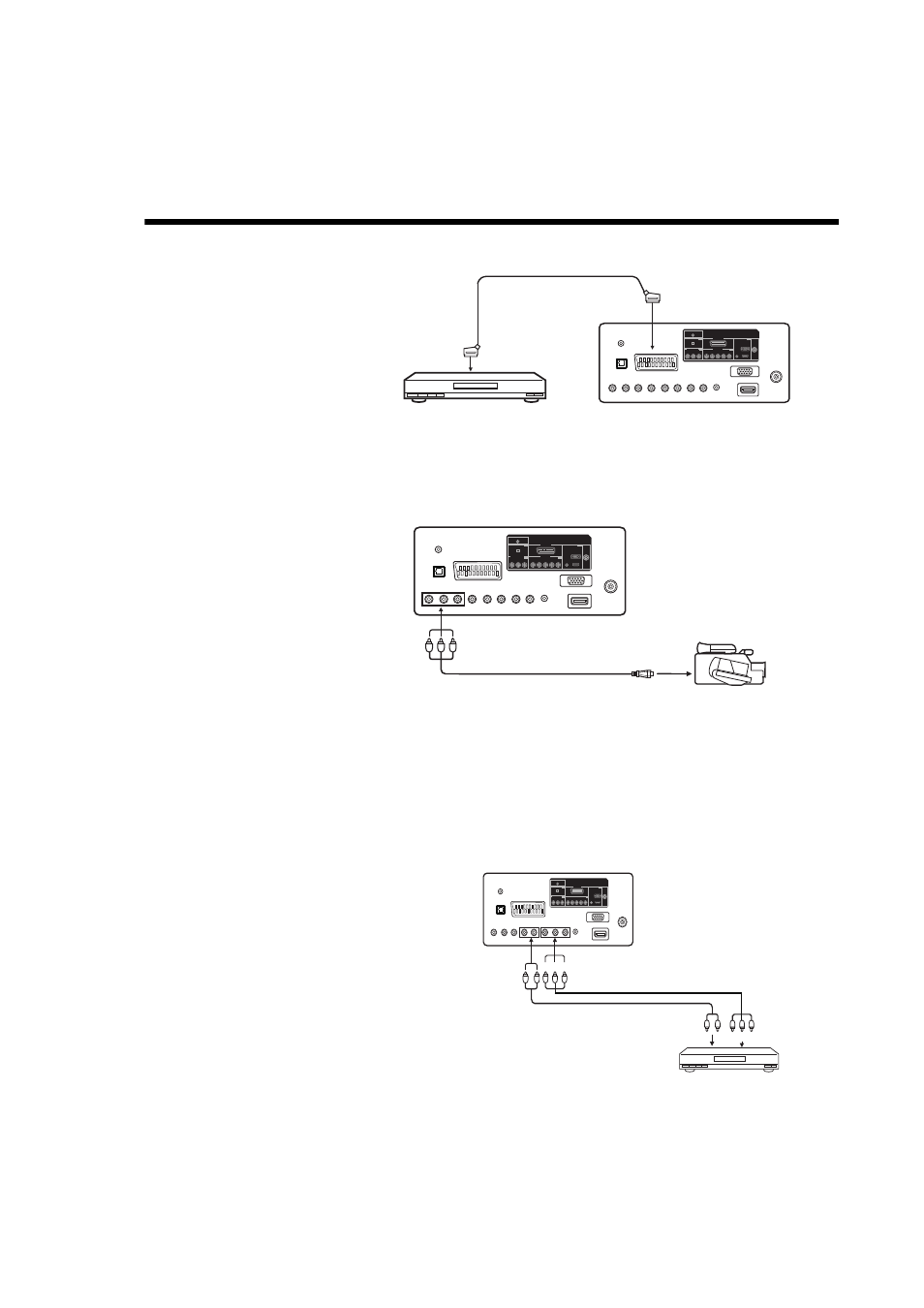

Подключение DVD-плеера
DVD-плеер можно подключить к
телевизору как с помощью кабеля
SCART, так и с помощью
стандартного аудиокабеля и
компонентного видеокабеля (см. п. 5
ниже).
В таком случае для подключения
необходим кабель SCART. Для
воспроизведения DVD-дисков
выберите на телевизоре режим
входа AV1 (см. стр. 18).
4
Подключение видеокамеры
Для данного типа соединения требуется стандартный аудио/видеокабель. Для просмотра видео выберите на
телевизоре режим входа AV2 (см. стр. 18).
Примечание.
• Указания по подключению видеокамеры с использованием других кабелей см. в руководстве по эксплуатации
данной видеокамеры.
5
Подключение DVD-плеера или других устройств аудио-видео с помощью
компонентных видеовыходов
Если DVD-плеер (или другие устройства)
имеют разъемы выхода компонентного видео,
воспользуйтесь соответствующим набором
кабелей (RCA/Фоно) для подключения
устройств к входам компонентного видео
телевизора, как показано - это может
значительно улучшить качество изображения
и характеристики. Не забудьте, что
потребуется также подключение
аудиосигналов к отдельным выводам (RCA/
Фоно). Выберите на телевизоре
компонентный источник сигнала (см. стр. 18).
Примечание.
• Вход компонентного видео телевизора
служит для использования с
оборудованием, имеющим выходной
сигнал с чересстрочной разверткой
(PAL:576i/1080i или NTSC: 480i/1080i) и
прогрессивной разверткой (PAL: 576p/720p
или NTSC: 480p/720p).
DVD-плеер
Кабель SCART
(в комплект не входит)
К входному разъему AV1
TUNER
HDMI 1
Y
Pb
Pr
L
R
L
R
VIDEO
PC MONITOR
HEAD PHONE
PC/
HDMI 1
AUDIO
DIGITAL AUDIO
OPTICAL
IN
IN
IN
OUT
SCART (AV1)
COMPONENT
COMPOSITE(AV2)
Задняя панель телевизора
К входным разъемам AV2
(VIDEO – видео, звук:
L – левый канал,
R – правый канал)
Кабель аудио/видео (в комплект не входит)
Выходной
разъем AV
Видеокамера
TUNER
HDMI 1
Y
Pb
Pr
L
R
L
R
VIDEO
PC MONITOR
HEAD PHONE
PC/
HDMI 1
AUDIO
DIGITAL AUDIO
OPTICAL
IN
IN
IN
OUT
SCART (AV1)
COMPONENT
COMPOSITE(AV2)
Задняя панель телевизора
К входному
разъему аудио
Выходной
разъем аудио
Аудиокабель (в комплект не входит)
К компонентному входу
Компонентный кабель (в комплект не входит)
Компонентный
выход
DVD-плеер
TUNER
HDMI 1
Y
Pb
Pr
L
R
L
R
VIDEO
PC MONITOR
HEAD PHONE
PC/
HDMI 1
AUDIO
DIGITAL AUDIO
OPTICAL
IN
IN
IN
OUT
SCART (AV1)
COMPONENT
COMPOSITE(AV2)
Задняя панель телевизора
Y Pb Pr
Y
Pb
Pr
