Подключение устройства hdmi или dvi к входу hdmi – Инструкция по эксплуатации Toshiba DV734
Страница 78
78
Подключение устройства HDMI или DVI к входу
HDMI
На вход HDMI телевизора подаются цифровой аудиосигнал и несжатый видеосигнал от устройства с выходом HDMI или
несжатый цифровой видеосигнал от устройства с выходом DVI.
HDMI, логотип HDMI и
High-Definition Multimedia
Interface являются
торговыми знаками или
зарегистрированными
торговыми знаками HDMI
Licensing LLC.
Подключение устройства HDMI
Для каждого устройства HDMI требуется один кабель HDMI.
• Для надлежащей работы рекомендуется использовать кабель HDMI с логотипом HDMI
(
).
• По кабелю HDMI передаются и видео- и аудиосигналы. Отдельные аналоговые
аудиокабели не требуются (см. рисунок).
Подключение устройства DVI
Для подключения одного устройства DVI потребуется один переходный кабель HDMI-DVI и
один стандартный аналоговый аудиокабель.
• Для надлежащей работы длина переходного кабеля HDMI-DVI не должна превышать 3
м. Рекомендуемая длина 2 м.
• По переходному кабелю HDMI-DVI передается только видеосигнал. Кабель следует
подключить к разъему HDMI1 телевизора. Потребуются отдельные аналоговые
аудиокабели (см. рисунок).
Памятка по подключению устройств HDMI/DVI
• При включении электронных устройств сначала включите телевизор, а затем устройство
HDMI или DVI.
• При выключении электронных устройств сначала выключите устройство HDMI или DVI,
а затем телевизор.
Выбор входа HDMI
После подключения устройства HDMI используйте пульт ДУ для выбора истоником
входного сигнала HDMI (см. стр. 18).
Выбор аудиовхода HDMI
Следует выбирать соответствующий аудиовход HDMI для каждого подключения в
зависимости от наличия на подключаемом устройстве разъема HDMI или DVI.
1
Нажмите кнопку MENU SETUP
для отображения экрана Главного меню.
2
Кнопками
выберите пункт Звук и нажмите кнопку ENTER/CH LIST .
3
Кнопками
выберите пункт Звук HDMI1 и нажмите кнопку ENTER/CH LIST
.
Кнопками
выберите HDMI или DVI.
4
Нажмите кнопку EXIT/CANCEL
для возврата к обычному экрану.
Примечание.
• Указания по особому подключению см. в руководстве к используемому устройству HDMI.
• Указания по передаче видеосигнала на устройство HDMI см. в руководстве к
используемому устройству HDMI.
• Если при HDMI-подключении изображение не выводится, для подключения к телевизору
можно использовать кабель SCART. Для выхода в меню настройки устройства HDMI
используйте пульт ДУ данного устройства HDMI.

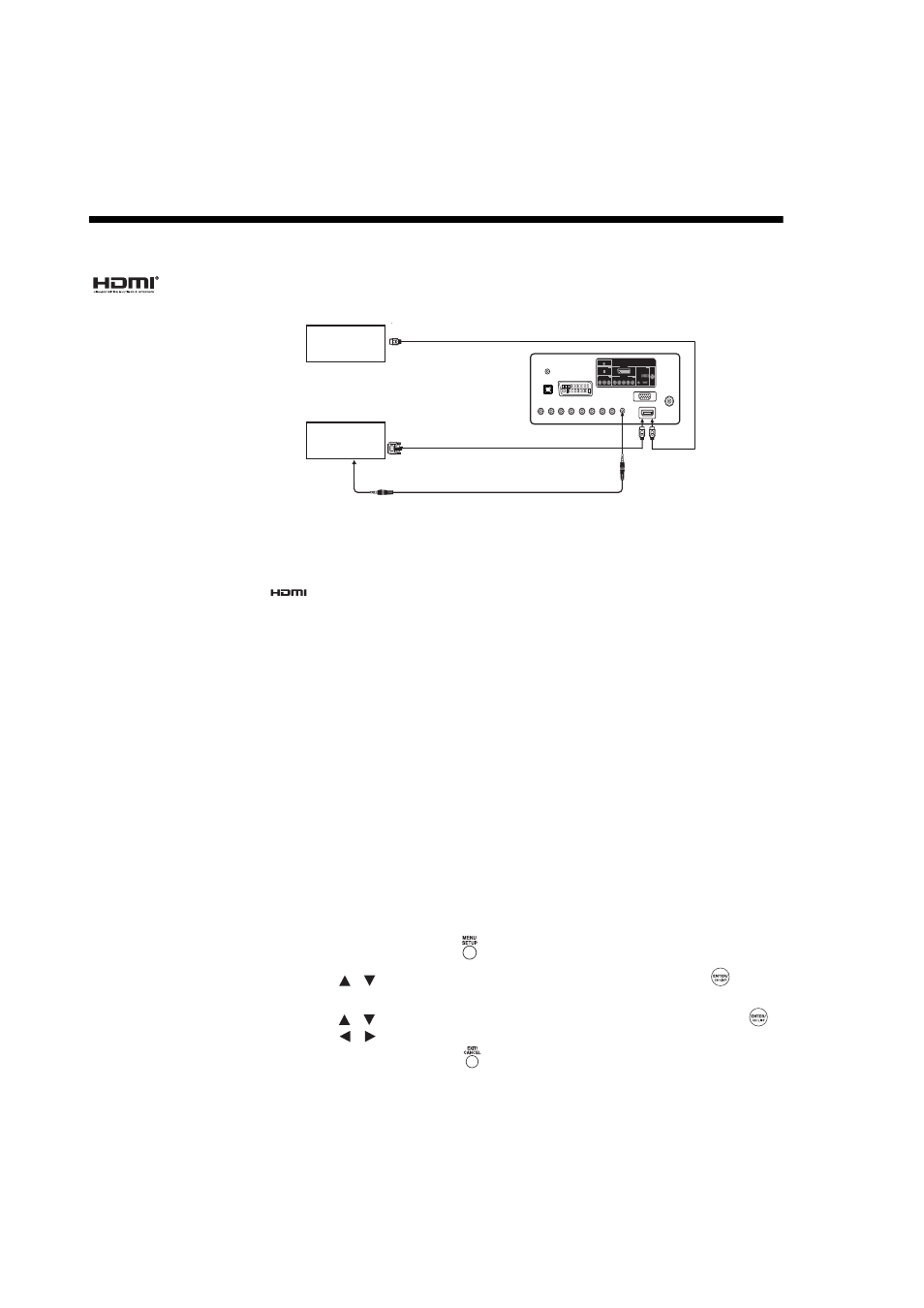

К входному разъему PC/
вход звука с ПК или HDMI 1
Аудиокабель
Переходный
кабель HDMI-DVI
К выходному разъему DVI
Устройство
HDMI
Устройство
DVI
или
К выходному
разъему HDMI
К входному разъему HDMI
(разъем HDMI типа A)
(разъем HDMI типа A)
Кабель HDMI
TUNER
HDMI 1
Y
Pb
Pr
L
R
L
R
VIDEO
PC MONITOR
HEAD PHONE
PC/
HDMI 1
AUDIO
DIGITAL AUDIO
OPTICAL
IN
IN
IN
OUT
SCART (AV1)
COMPONENT
COMPOSITE(AV2)
Задняя панель телевизора
(Показанные на рисунке кабели и разъемы A-типа в комплект поставки не входят.)
/
/
/
