80

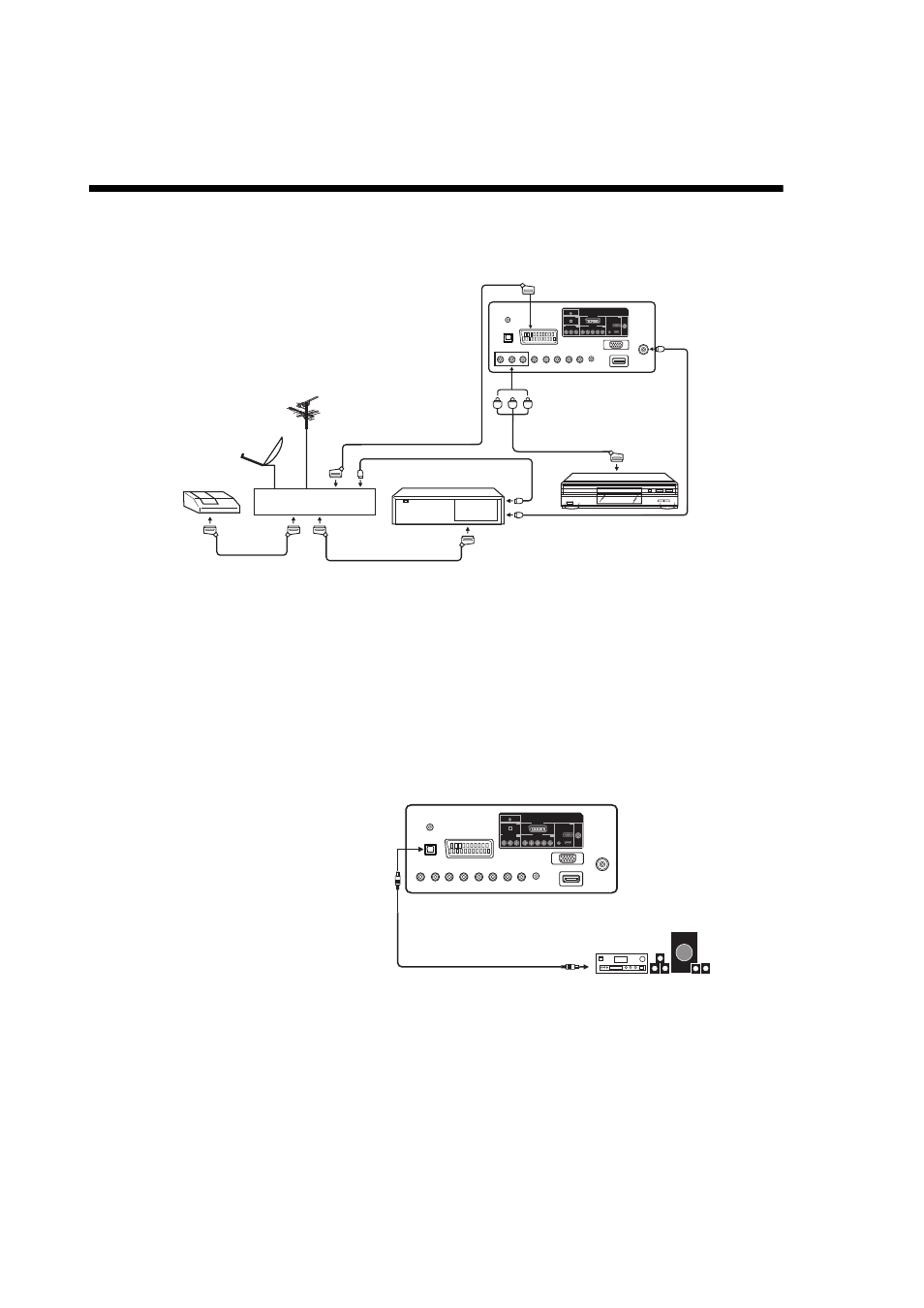

Подключение к телевизору другого оборудования
1
Подключение антенн и других устройств к телевизору
Подсоедините коаксиальный телевизионный кабель к входному разъему на обратной стороне телевизора.
Внимание!
Перед подключением выполните описанные ниже действия.
• Убедитесь в том, что устройство отключено от электрической сети, чтобы избежать возможных повреждений.
• Убедитесь в том, что выполнены все необходимые подключения.
• Убедитесь в том, что все подключения выполнены надлежащим образом до того, как подключать устройство к
электрической сети.
2
Подключение звуковой системы
С цифрового аудиовыхода телевизора поступает сигнал Dolby Digital или двухканальный ИКМ-сигнал (с
импульсно-кодовой модуляцией), обрабатываемый внешним декодером Dolby Digital, усилителем звука с
объемным звучанием и т.п. с использованием оптического аудиовыхода. Для данного типа соединения требуется
оптический аудиокабель. Используйте оптический аудиокабель с большим разъемом TosLink, а не маленький
"мини-оптический" разъем.
При наличии декодера или процессора DTS можно в полной мере насладиться звучанием 5.1-канальных звуковых
дорожек, записанных с использованием кодирования DTS на дисках DVD и звуковых компакт-дисках.
Примечание.
• Цифровой аудиовыход может не выводить некоторые цифровые аудиосигналы из-за ограничений копирования.
• Настройки Тембр Нч/Тембр Вч/Баланс работают только для звука, выводимого с помощью динамиков
телевизора.
• После подключения декодера, поддерживающего формат Dolby Digital, в меню DVD выберите параметр
звуковой дорожки Dolby Digital (DD).
• Некоторые DVD-диски могут содержать записи на обеих сторонах. Однако только на одной стороне может быть
записана звуковая дорожка в формате Dolby Digital. Правильно вставляйте DVD-диск.
• При воспроизведении звуковой дорожки DTS звук со встроенных громкоговорителей приглушается. Звук в
формате DTS может быть выведен в цифровом виде только при использовании цифрового выхода. Для
прослушивания необходим DTS-декодер.
• Цифровой аудиовыход активен только при получении сигнала DVB-T, но неактивен при получении сигнала
телевещания по аналоговому кабелю.
К входному разъему AV1
К тюнеру
Видеомагнитофон
DVD-плеер
К входным разъемам AV2
(VIDEO – видео,
звук: L – левый канал,
R – правый канал)
Задняя панель телевизора
TUNER
HDMI 1
Y
Pb
Pr
L
R
L
R
VIDEO
PC MONITOR
HEAD PHONE
PC/
HDMI 1
AUDIO
DIGITAL AUDIO
OPTICAL
IN
IN
IN
OUT
SCART (AV1)
COMPONENT
COMPOSITE(AV2)
Кабель аудио/видео
Антенна
Спутниковая
антенна
Спутниковый ресивер
Декодер
Кабель SCART
(Ни один из изображенных кабелей
не входит в комплект поставки.)
Оптический кабель
цифрового сигнала
(в комплект не входит)
К разъему оптического
цифрового выхода аудио
Задняя панель телевизора
Многоканальный усилитель
TUNER
HDMI 1
Y
Pb
Pr
L
R
L
R
VIDEO
PC MONITOR
HEAD PHONE
PC/
HDMI 1
AUDIO
DIGITAL AUDIO
OPTICAL
IN
IN
IN
OUT
SCART (AV1)
COMPONENT
COMPOSITE(AV2)
