11
Входные/выходные соединения
Примечание.
Подготовка к подключению другого оборудования:
• Чтобы исключить возможность повреждения ТВ, при выполнении подключений убедитесь, что все компоненты
аппаратуры выключены и отсоединены от сети.
• Выполните требуемое подключение.
• Завершив подключение, снова подсоедините ТВ к источнику питания и включите телевизор.

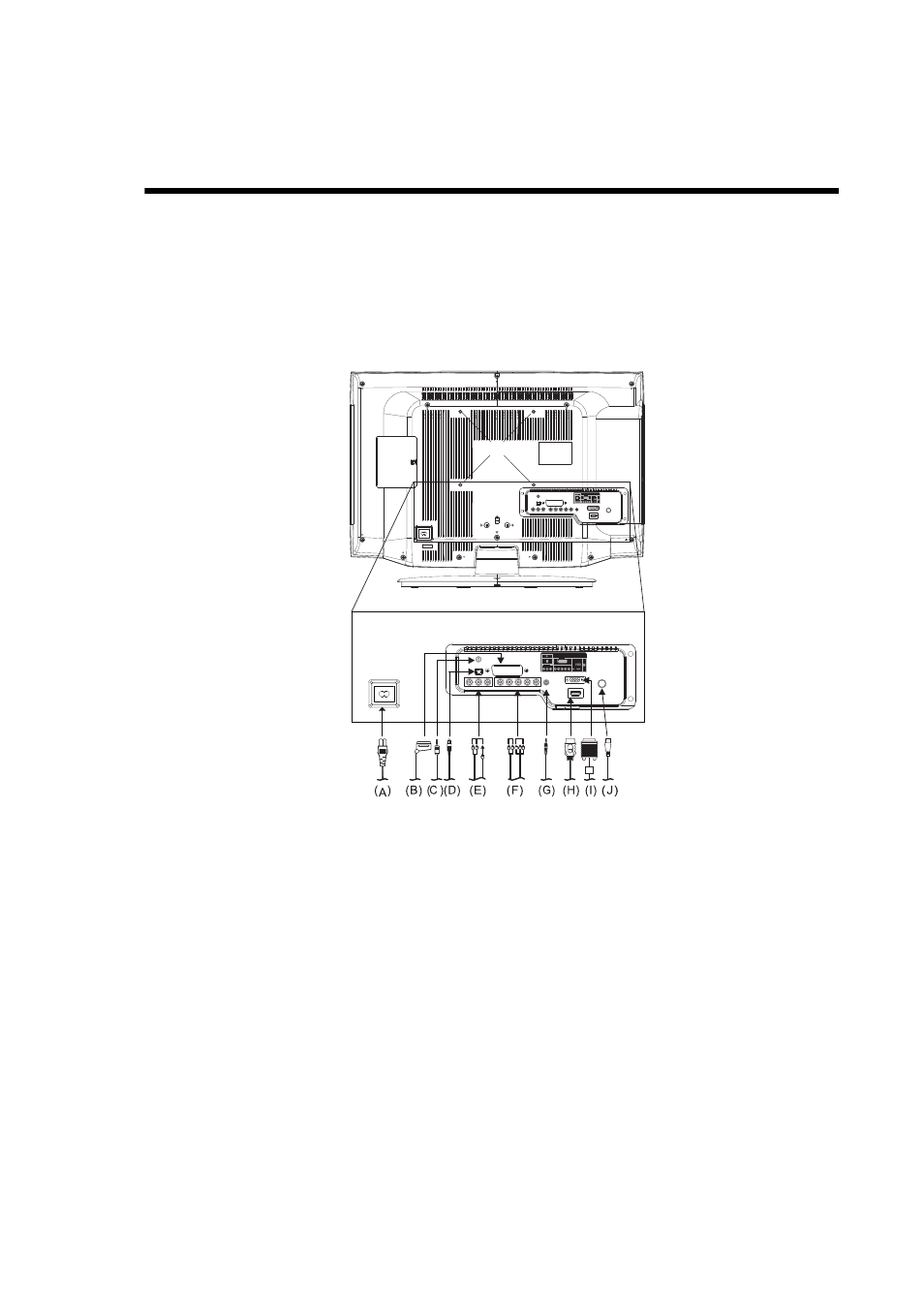

Подсоедините антенну так, как показано на рисунке ниже. Соединения с другим оборудованием описывается далее на
страницах 77-81.
Если имеются проблемы с приемом телевизионного сигнала, обратитесь за помощью к установщику антенны ТВ.
(A) Вход питания переменного тока: Чтобы включить телевизор и работать с ним, вставьте один конец поставляемого
кабеля питания во входной разъем телевизора, а другой конец — в сетевую розетку переменного тока на 220–240
В / 50 Гц.
(B) Гнездо AV1 (SCART): сведения о подключении кабеля SCART см. на стр. 80-81.
(C) Гнездо для НАУШНИКОВ: для вставки миниразъема (3,5 мм) наушников.
(D) ОПТИЧЕСКИЙ ЦИФРОВОЙ АУДИОВЫХОД: оптический аудиовыход в формате Dolby Digital для подключения
системы домашнего кинотеатра, усилителя или внешнего декодера Dolby Digital с оптическим аудиовходом (см. стр.
80).
(E) Вход AV2 (ВИДЕО, Аудио Л/П): Входы стандартного (композитного) видео и стандартного аудио, с помощью
которых подключаются также устройства с композитным видеосигналом (см. стр. 80-81).
Примечание. По кабелям стандартного (композитного) видео передаются только видеоданные; для полного
подключения необходимы отдельные аудиокабели.
(F) КОМПОНЕНТНЫЙ вход: Для подключения устройств с компонентным видеовыходом (см. стр. 81).
Примечание. По кабелям компонентного видео передаются только видеоданные; для полного подключения
необходимы отдельные аудиокабели.
(G) Входной разъем PC/HDMI 1 AUDIO: разъем аудиовхода PC совмещен с разъемом аналогового аудиовхода HDMI
1 (см. стр. 77-78).
(H) Вход HDMI 1: на вход мультимедиа высокой четкости (HDMI 1) поступает цифровое аудио и несжатое цифровое
видео с HDMI-устройства или несжатое цифровое видео с DVI-устройства. См. также (G). Для приема сигналов
1080p необходимо HDMI-подключение (см. стр. 77-79).
(I)
Вход МОНИТОРА ПК (PC): для подключения персонального компьютера (см. стр. 77).
(J) Тюнер: подключение наружной антенны к гнезду входа антенны (см. стр. 80).
(K) Отверстия под кронштейн: для крепления кронштейна (не поставляется), монтируемого на стену.
TUNER
HDMI 1
Y
Pb
Pr
L
R
L
R
VIDEO
PC MONITOR
HEAD PHONE
PC/
HDMI 1
AUDIO
DIGITAL AUDIO
OPTICAL
IN
IN
IN
OUT
SCART (AV1)
COMPONENT
COMPOSITE(AV2)
AC INPUT
(K)
TUNER
HDMI 1
Y
Pb
Pr
L
R
L
R
VIDEO
PC MONITOR
HEAD PHONE
PC/
HDMI 1
AUDIO
DIGITAL AUDIO
OPTICAL
IN
IN
IN
OUT
SCART (AV1)
COMPONENT
COMPOSITE(AV2)
