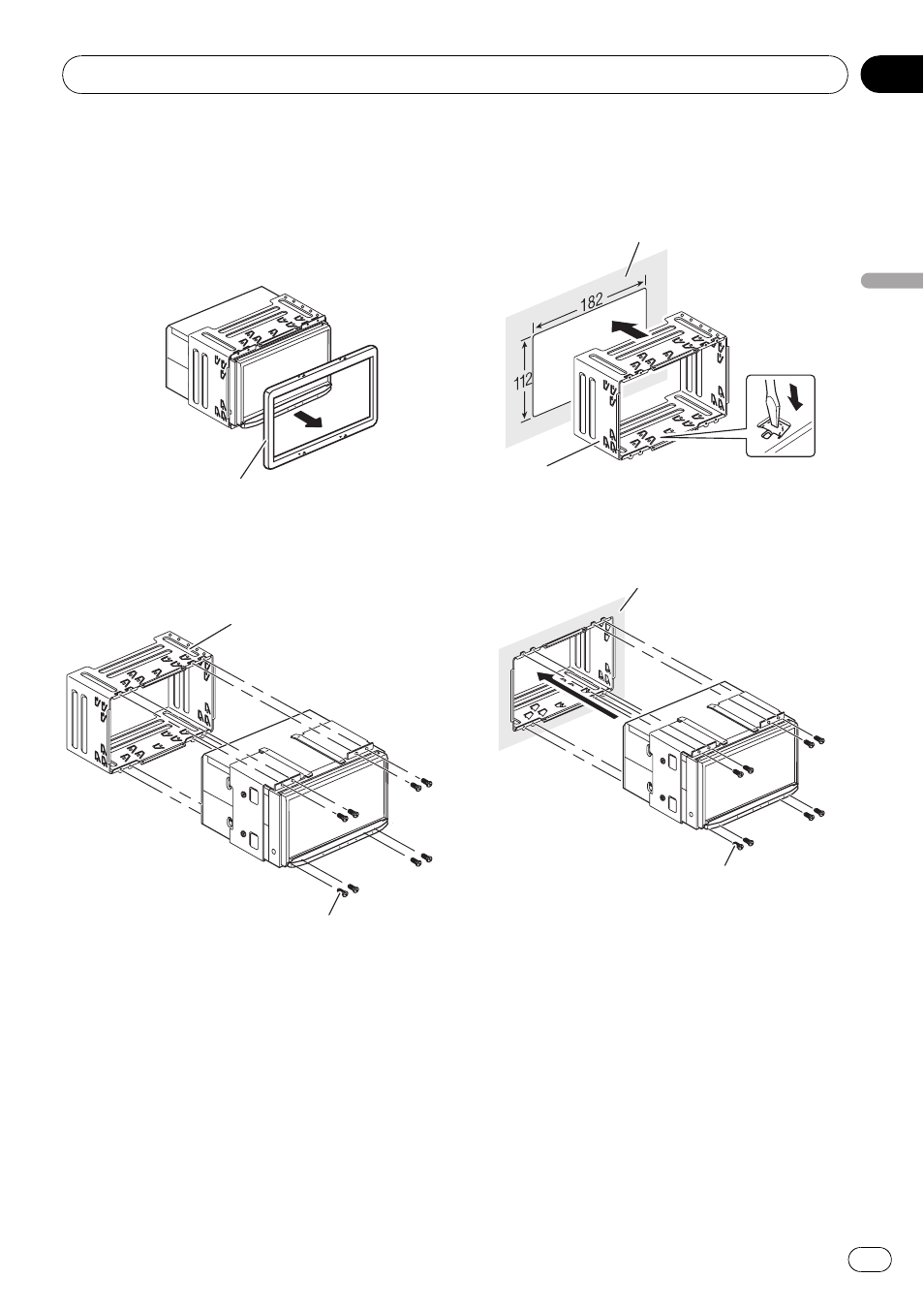

Перед установкой
навигационного блока
1 Снимитенакладную рамку.
Чтобы снять накладную рамку, потяните
наружу ее верхнюю и нижнюю часть.
Накладная рамка
2 Удалитедержатель.
Ослабьте болты (3 мм × 6 мм), чтобы уда-
лить держатель.
Держатель
Болт (3 мм × 6 мм)
Установка на держатель и
боковой кронштейн
1 Вставьте держатель в приборную
панель.
Вставив держатель в приборную панель,
выберите и согните петли, соответствую-
щие толщине материала приборной
панели. (Установите навигационный блок
максимально надежно с помощью верхних
и нижних петель. Для прочной фиксации
данного блока необходимо согнуть петли
на 90 градусов.)
Приборная панель
Держатель
2 Установитенавигационный блок и
затянитеболты.
Приборная панель
Болт (3 мм × 6 мм)
Установка
Ru
51
Раздел
Ру
сский
04
