При подключении камеры
заднего вида
Если система дополняется камерой задне-
го вида, можно автоматически переклю-
чаться с режима видео на изображение
камеры заднего вида, когда рычаг
переключения передач переводится в по-
ложение НАЗАД (R). Режим Задний вид
позволяет контролировать то, что проис-
ходит позади автомобиля.
ОСТОРОЖНО
ИСПОЛЬЗУЙТЕ ВХОДНОЙ РАЗЪЕМ ТОЛЬКО
ДЛЯ ПОДКЛЮЧЕНИЯ КАМЕР ЗАДНЕГО
ВИДА С ПЕРЕВЕРНУТЫМ ИЛИ ЗЕРКАЛЬ-
НЫМ ИЗОБРАЖЕНИЕМ. ИСПОЛЬЗОВАНИЕ
ДРУГИХ КАМЕР МОЖЕТ ПРИВЕСТИ К ТРАВ-
МАМ ИЛИ ПОВРЕЖДЕНИЯМ.
ВНИМАНИЕ
! На экране может появиться перевернутое
изображение.
! Камера заднего вида предназначена для
использования навигационной системы
для наблюдения за трейлерами, а также
при парковке задним ходом в ограничен-
ном пространстве. Не используйте данную
функцию для развлечения.
! Объекты с камеры заднего вида могут
быть ближе или дальше, чем на самом
деле.
! Внимание: края изображения с камеры за-
днего вида могут незначительно отличать-
ся от фактических, если выбран
полноэкранный режим изображения при
парковке задним ходом, а также если изоб-
ражения используются для контроля про-
исходящего сзади, когда автомобиль
движется вперед.
ВНИМАНИЕ
Используйтетолько удлинители, входя-
щиев комплект устройства. В противном
случаесуществует риск возникновения
возгорания, появления дыма и/или по-
вреждений навигационной системы.
20
см

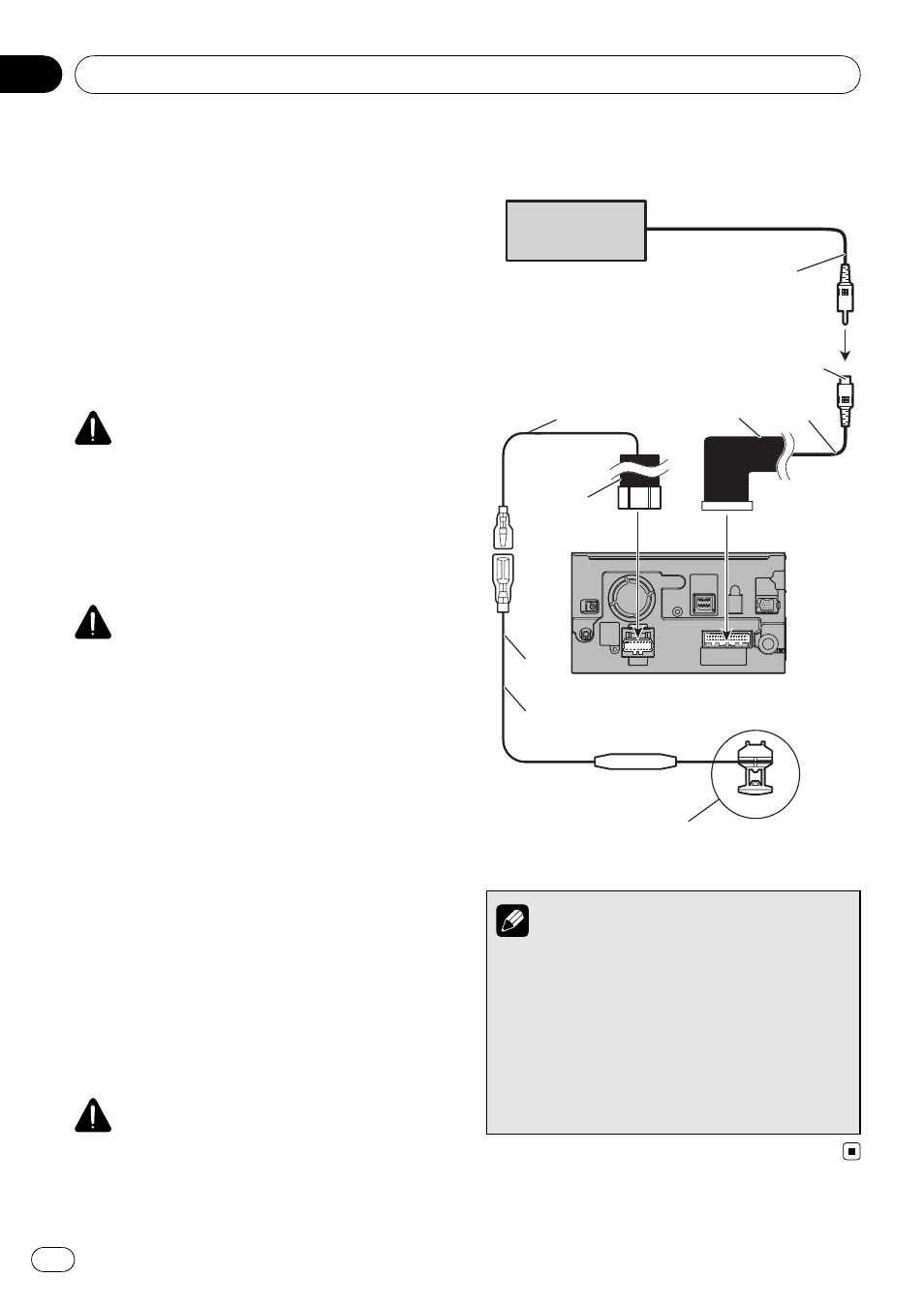

Камера заднего вида
(например ND-BC2)
(продается отдельно)
К выходу видео
RCA кабель
Коричневый
(REAR VIEW CAMERA IN)
Соединитель RCA
Фиолетовый/белый
Силовой шнур
Навигационный блок
Удлинитель(для обратного сигнала)
Предохранительный резистор
5 м
Подробная информация о проводах содержится в
Подключение силового шнура (2)
Примечания
! Необходимо установить [Задняя
камера] в [Системные настройки] в п о-
ложение [Вкл.] при подключении
камеры заднего вида. (Подробно смо-
трите в “Руководстве по эксплуатации”.)
! Подключайте только к камере заднего
вида. Не подключайте к другому обо-
рудованию.
