Aansluitingen 02
7
Nl
Deutsch
Italiano
Nederlands
Pyccкий

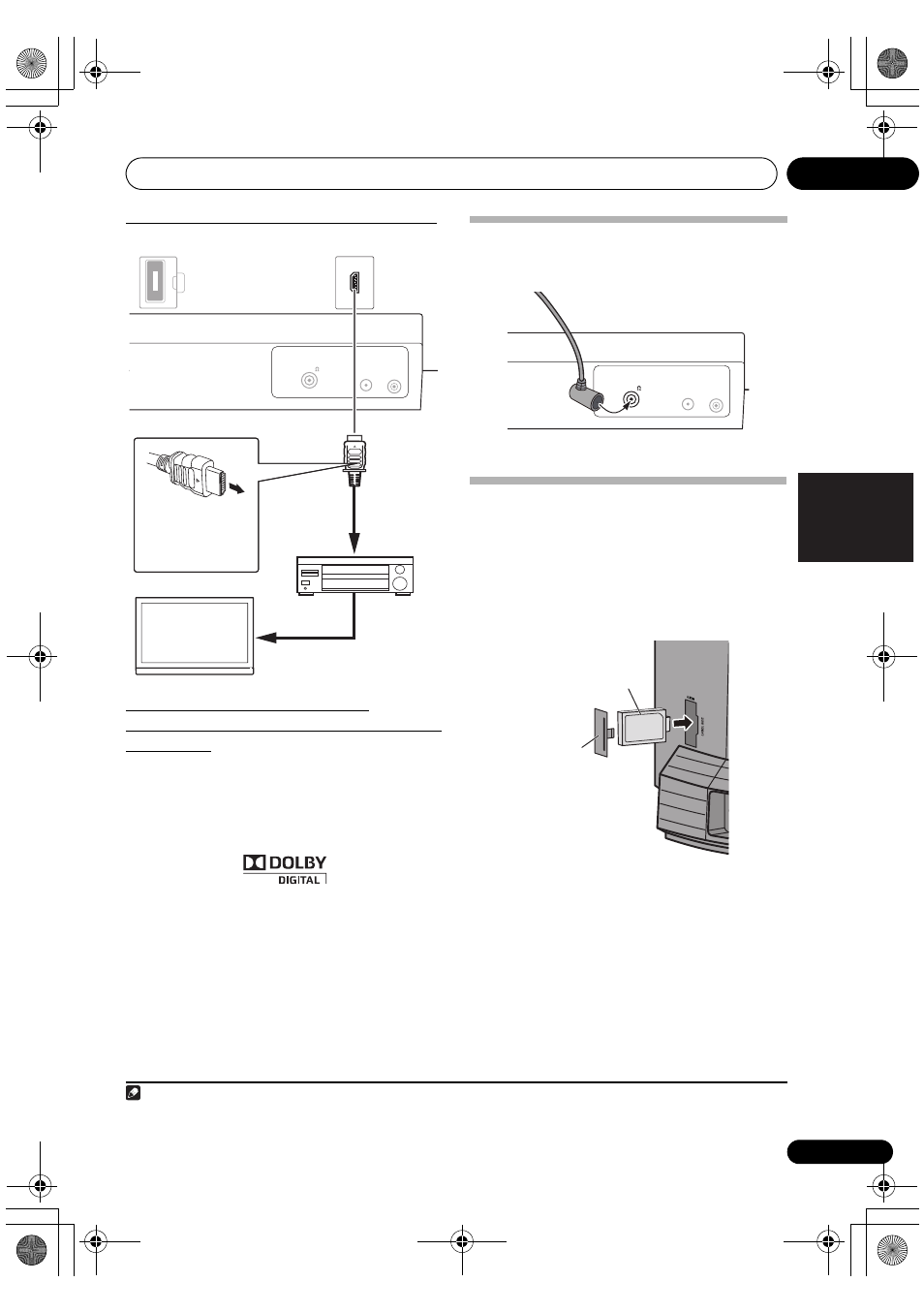

Aansluiten van een AV-receiver of versterker
Audiosignalen die kunnen worden
uitgestuurd via de HDMI OUT aansluiting van
dit apparaat
• 44,1 kHz tot 96 kHz, 16-bit/ 20-bit/ 24-bit 2-kanaals
lineaire PCM-audio (inclusief 2-kanaals downmix)
• Dolby Digital 5.1-kanaals audio
• DTS 5.1-kanaals audio
• MPEG-audio
• Gefabriceerd onder licentie van Dolby Laboratories.
“Dolby” en het symbool double-D zijn handelsmerken
van Dolby Laboratories.
Aansluiten van de FM-antenne
Sluit de FM-antennestekker op de middenpen van de FM-
antenneaansluiting aan.
1
Aansluiten van de los verkrijgbare
Bluetooth
®
adapter (optie)
Sluit de Bluetooth
®
adapter (Pioneer modelnummer
AS-BT200) aan op de AS-BT200 aansluiting op het
achterpaneel.
• Verwijder de afdekking van de AS-BT200 aansluiting,
sluit de Bluetooth ® adapter met de labelzijde naar rechts
aan en breng dan de afdekking weer aan.
ANTENNA
AS-BT200
LABEL SIDE
VIDEO
OUT
DC IN
19 V
FM75
HDMI
OUT
Lijn de stekker uit met
de aansluiting en
steek de stekker recht
naar binnen.
Naar HDMI-
ingangs-
aansluiting
HDMI-kabel
(los
verkrijgbaar)
TV
Het achterpaneel van
dit apparaat
Naar HDMI-
ingangsaansluiting
Vanaf HDMI-
uitgangs-
aansluiting AV-receiver of
versterker
HDMI-kabel
(los
verkrijgbaar)
Opmerking
1 Voor een optimale ontvangst moet de FM-antenne volledig worden uitgestrekt en niet worden opgerold of aan de achterkant van het
apparaat worden opgehangen.
ANTENNA
VIDEO
OUT
DC IN
19 V
FM75
FM-draadantenne (bijgeleverd)
Het achterpaneel van dit apparaat
Bluetooth ® adapter
(los verkrijgbaar)
Het
achterpaneel
van dit
apparaat
Afdekking
