Anschlüsse 02
7
De
Deutsch
Italiano
Nederlands
Pyccкий
• Wenn dieses Gerät über ein HDMI-Kabel mit dem
Fernsehgerät verbunden wurde, werden keine
Tonsignale vom Fernsehgerät an dieses Gerät
übertragen. Zur Wiedergabe des Fernsehtons über
dieses Gerät müssen Sie das Fernsehgerät mit der AUX
IN-Minibuchse an der Rückwand dieses Gerätes
verbinden.

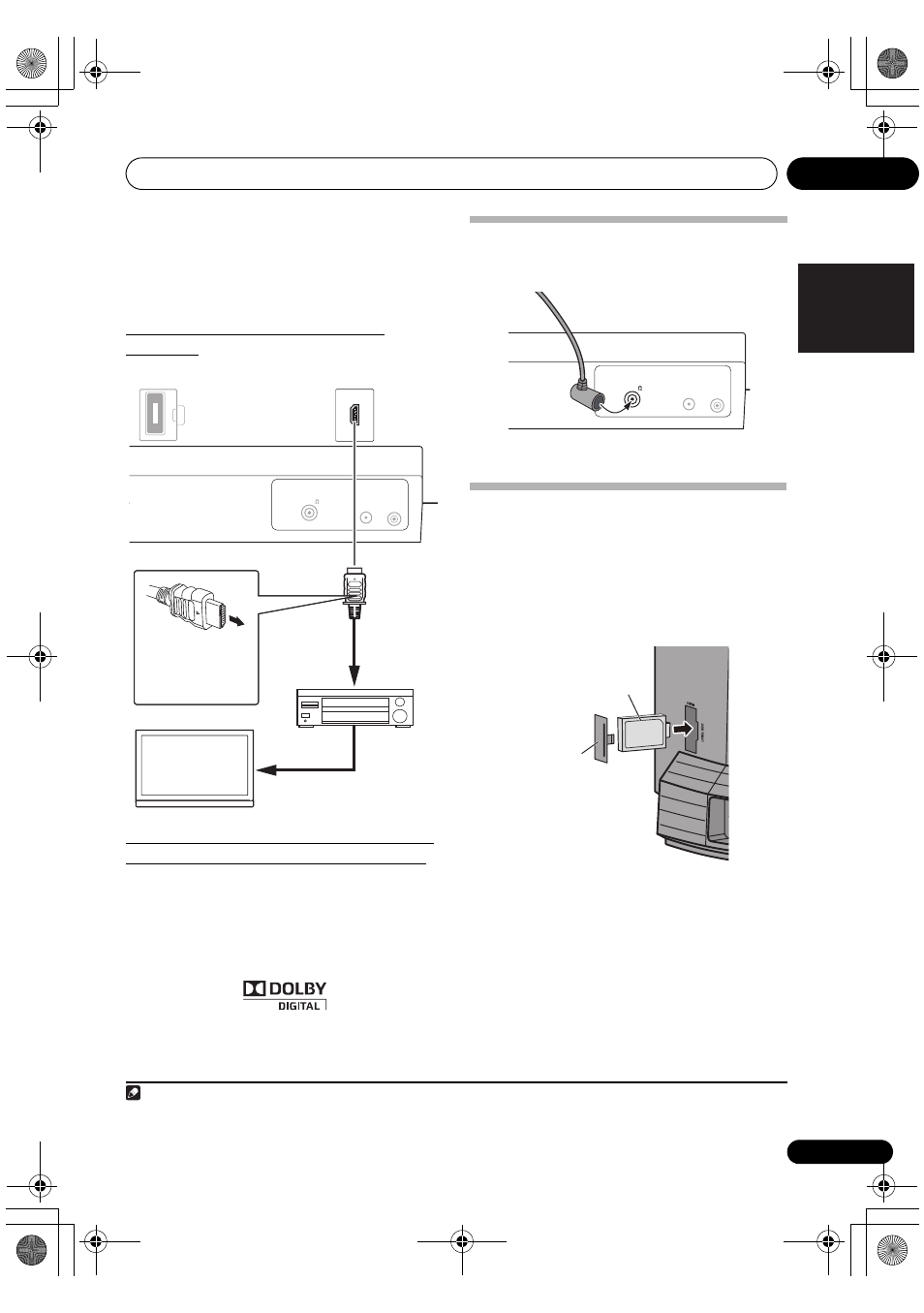

Anschluss an einen AV-Receiver oder
Verstärker
Audiosignale, die von der HDMI OUT-Buchse
dieses Gerätes ausgegeben werden können
• 44,1 kHz bis 96 kHz, 16-/20-/24-Bit-Audiosignale des
zweikanaligen Linear-PCM-Formats (einschließlich
Heruntermischen auf 2 Kanäle)
• 5.1-kanalige Audiosignale des Formats Dolby Digital
• 5.1-kanalige Audiosignale des DTS-Formats
• MPEG-Audiosignale
• Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“
und das Doppel-D-Symbol sind Warenzeichen von Dolby
Laboratories.
Anschließen der UKW-Antenne
Verbinden Sie den Stecker der UKW-Zimmerantenne mit dem
Mittenpol der UKW-Antennenbuchse.
1
Anschließen des separat erhältlichen
Bluetooth
®
Adapters (optional)
Schließen Sie den Bluetooth ® Adapter (Pioneer Modell-Nr.
AS-BT200) an den Anschluss AS-BT200 an der Rückwand an.
• Entfernen Sie die Abdeckung des Anschlusses AS-
BT200, schließen Sie den Bluetooth ® Adapter mit nach
rechts weisender Etikettseite an, und bringen Sie dann
die Abdeckung vorn am Adapter an.
ANTENNA
AS-BT200
LABEL SIDE
VIDEO
OUT
DC IN
19 V
FM75
HDMI
OUT
Passen Sie die
Ausrichtung des
Steckverbinders der Form
der Buchse an, und
führen Sie ihn dann
unverkantet in die Buchse
ein.
an HDMI-
Eingangsbuchse
HDMI-Kabel
(im
Fachhandel
erhältlich)
Fernsehgerät
Rückwand dieses
Gerätes
an HDMI-
Eingangsbuchse
von HDMI-
Ausgangsbuchse AV-Receiver
oder Verstärker
HDMI-Kabel (im
Fachhandel
erhältlich)
Hinweis
1 Um die optimale Empfangsqualität zu gewährleisten, dehnen Sie die UKW-Zimmerantenne vollständig aus, so dass sie weder aufgerollt
ist, noch locker an der Rückseite des Gerätes herunterhängt.
ANTENNA
VIDEO
OUT
DC IN
19 V
FM75
UKW-Zimmerantenne
(mitgeliefert)
Rückwand dieses Gerätes
Bluetooth ® Adapter
(im Fachhandel
erhältlich)
Rückwand
dieses Gerätes
Abdeckung
