Подключения
02
6
Ru
Глава 2:
Подключения
• Каждый раз при выполнении или изменении
подключений обязательно отключайте питание и
отсоединяйте кабель питания от розетки.
• Подключайте кабель питания после завершения
выполнения всех подключений между устройствами.
Подключение с помощью видеокабеля
• При подсоединении iPod/iPhone к данному устройству
настройка выхода на телевизор на iPod/iPhone
автоматически устанавливается на ‘ON’ (ВКЛ).
1
• Не подсоединяйте устройство через видеомагнитофон.
Видеосигналы, поступающие на вход через
видеомагнитофон, могут подвергаться влиянию систем
защиты авторских прав, и картинка на телевизоре может
искажаться.
Подключение с помощью кабеля HDMI
С помощью кабеля HDMI можно передавать цифровые
сигналы на телевизор, совместимый с HDMI, через
единственный кабель без снижения качества картинки или
звучания.
2 После подключения выполните настройки
разрешения и цветности HDMI в соответствии с телевизором,
совместимым с HDMI. Также обращайтесь к инструкции по
эксплуатации к телевизору, совместимому с HDMI.
HDMI, логотип HDMI и High-Definition Multimedia Interface
являются торговыми марками или зарегистрированными
торговыми марками компании HDMI Licensing, LLC в США и
других странах.
Подключение к телевизору
• При подсоединении данного устройства к телевизору с
помощью кабеля HDMI звук не может передаваться с
телевизора на данное устройство. Чтобы прослушивать
звук, подсоедините гнездо для мини-штекера AUX IN на
задней панели к телевизору.
Примечание
1 • Некоторые устройства iPod позволяют переключать настройку выхода на телевизор, когда они подключены.
• При отсоединении iPod/iPhone от данного устройства настройка выхода на телевизор на устройстве iPod/iPhone возвращается на ее
изначальное значение.
2 • Во время воспроизведения материалов с диска или запоминающего устройства USB данное устройство может выводить цифровые
сигналы через разъем HDMI OUT. Для воспроизведения другого контента используйте видеокабель.
•
Интерфейс данного устройства разработан на основе спецификации High-Definition Multimedia Interface.
• При подключении устройства, совместимого с HDMI, разрешение отображается на дисплее передней панели.
• Разрешение видеосигналов, выводимых через разъем HDMI OUT данного устройства, переключается вручную. Переключайте
настройку HDMI Resolution (стр. 26). В памяти можно сохранить настройки для двух устройств.
•
Данное устройство предназначено для подключения к устройствам, совместимым с HDMI. Оно может не работать надлежащим образом
при подключении к устройствам DVI.

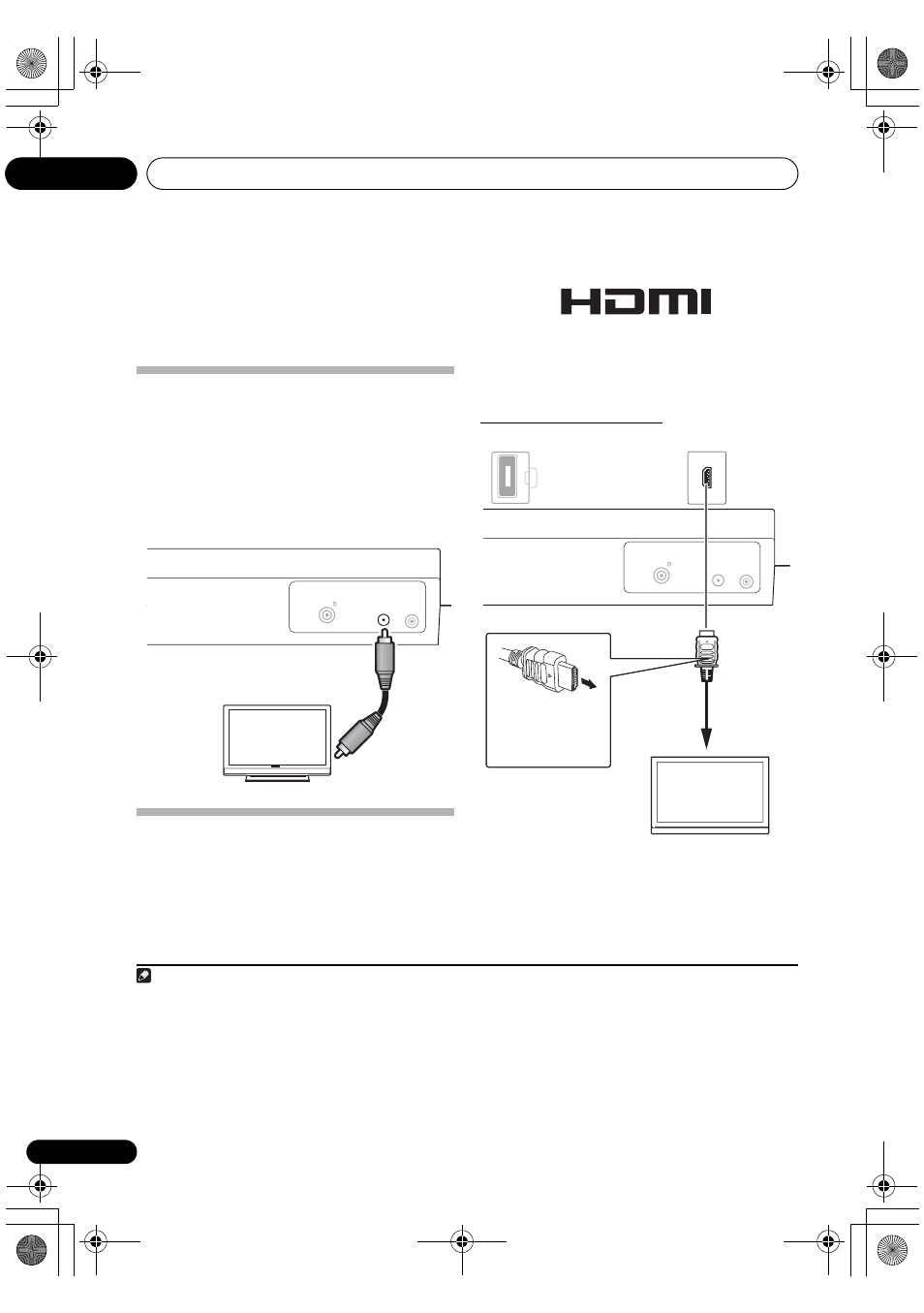

ANTENNA
VIDEO
OUT
DC IN
19 V
FM75
Желтый
Телевизор
Видеокабель
(прилагается)
На разъемы
видеовхода
Задняя панель данного устройства
ANTENNA
AS-BT200
LABEL SIDE
VIDEO
OUT
DC IN
19 V
FM75
HDMI
OUT
Согласуйте
ориентацию вилки
кабеля с гнездом и
ровно вставьте.
К входному
разъему HDMI
Кабель HDMI
(приобретается
отдельно)
Телевизор
Задняя панель данного
устройства
