Anschlüsse 02
8
De

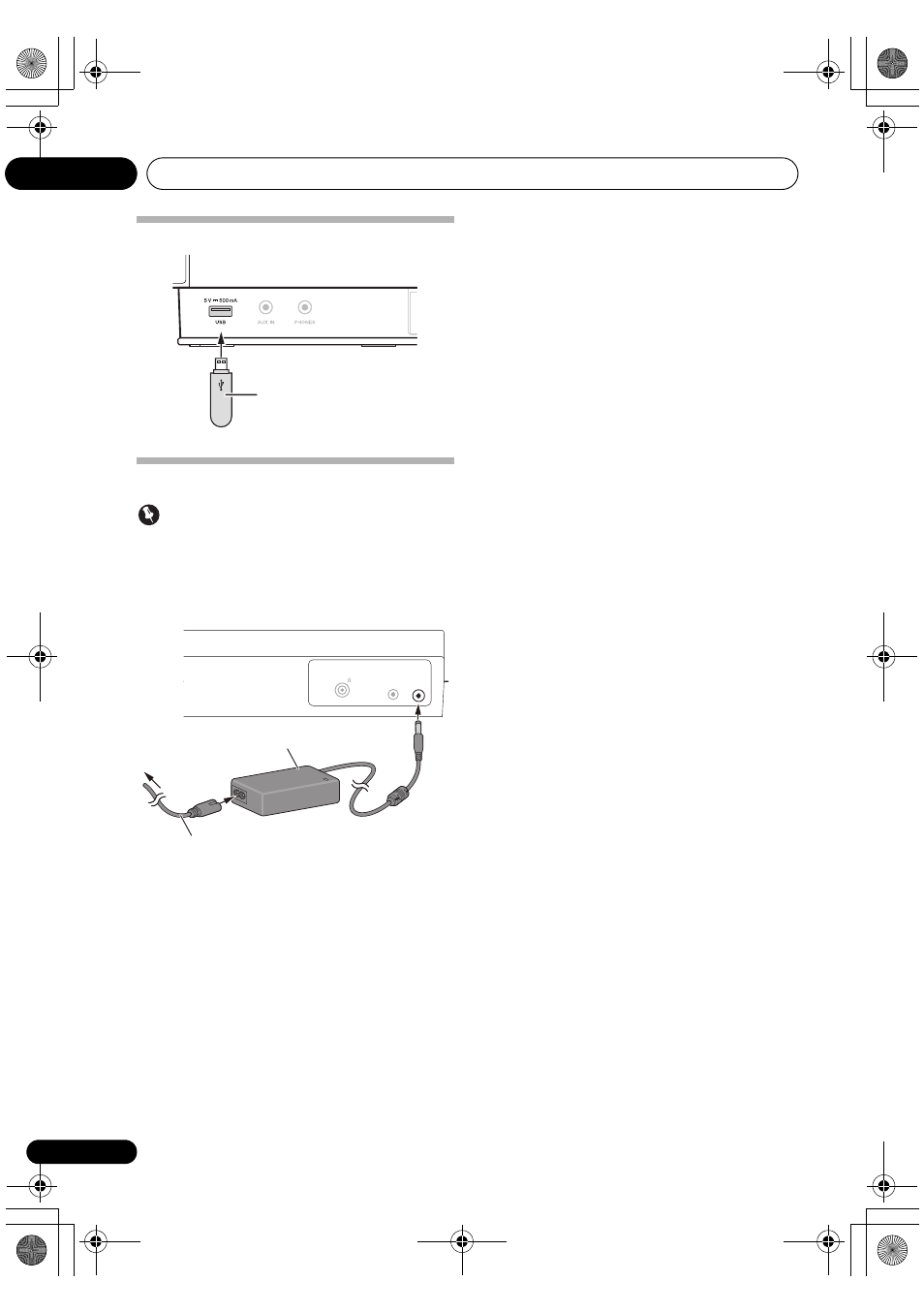

Anschließen von USB-Speichergeräten
Anschließen des Netzkabels
Wichtig
• Bevor Sie irgendwelche Anschlüsse herstellen oder
verändern, schalten Sie das Gerät aus, und trennen Sie
den Netzstecker von der Netzsteckdose.
Nachdem Sie alle übrigen Anschlüsse hergestellt haben,
schließen Sie das Gerät an eine Netzsteckdose an.
1 Schließen Sie den Gleichstromstecker des
Netzteils an die Buchse DC IN an der Rückwand
des Gerätes an.
2 Schließen Sie den Steckverbinder an einem
Ende des mitgelieferten Netzkabels an die
Buchse am Netzteil, und den Netzstecker am
anderen Ende an eine Netzsteckdose an.
USB-Speichergerät
(im Fachhandel
erhältlich)
Frontplatte dieses Gerätes
ANTENNA
VIDEO
OUT
DC IN
19 V
FM75
an Steckdose
Netzteil
(mitgeliefert)
Rückwand dieses
Netzkabel
Rückwand dieses Gerätes
