Подключения
02
7
Ru
Deutsch
Italiano
Nederlands
Pyccкий

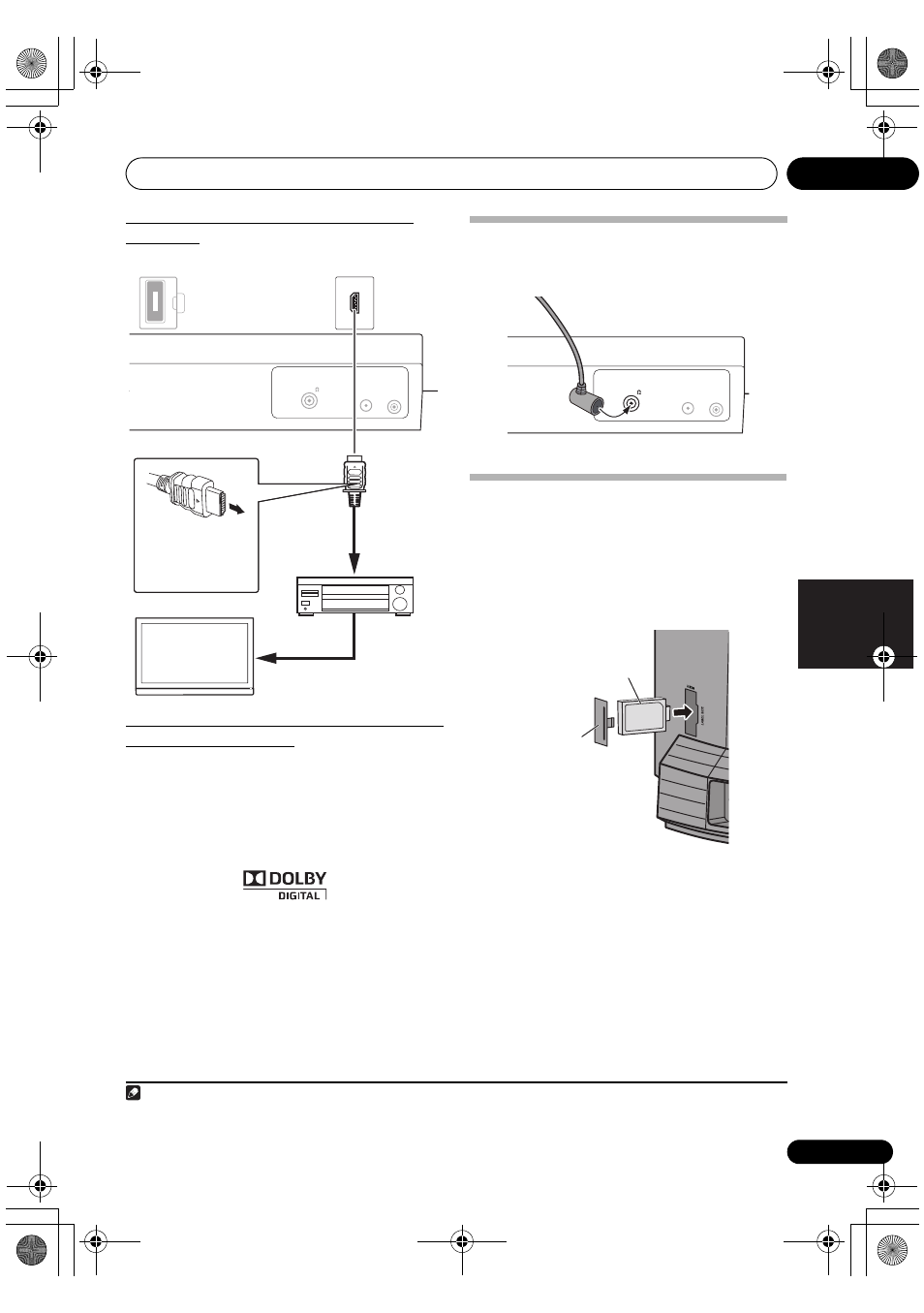

Подключение к аудио/видео ресиверу или
усилителю
Аудиосигналы, выводимые через разъем HDMI
OUT данного устройства.
• 2-канальные линейные аудиосигналы РСМ от 44,1 кГц
до 96 кГц, 16-бит/ 20-бит/ 24-бит (включая 2-канальное
понижающее микширование)
• 5.1-канальные аудиосигналы Dolby Digital
• 5.1-канальные аудиосигналы DTS
• Аудиосигналы MPEG
• Изготовлено по лицензии компании Dolby Laboratories.
«Долби» и знак в виде двойной буквы D являются
товарными знаками компании Dolby Laboratories.
Подсоединение антенны FM
Наденьте разъем антенны FM в центральный контакт гнезда
для антенны FM.
1
Подключение опционного адаптера
Bluetooth
®
(опция)
Подсоедините адаптер Bluetooth ® adapter (Pioneer, Модель №
AS-BT200) к разъему AS-BT200 на задней панели.
• Откройте крышку разъема AS-BT200 и подсоедините
адаптер Bluetooth ® таким образом, чтобы его сторона с
наклейкой смотрела вправо, затем закройте крышку.
ANTENNA
AS-BT200
LABEL SIDE
VIDEO
OUT
DC IN
19 V
FM75
HDMI
OUT
Согласуйте
ориентацию вилки
кабеля с гнездом и
ровно вставьте.
К входному
разъему HDMI
Кабель HDMI
(приобретается
отдельно)
Телевизор
Задняя панель данного
устройства
К входному
разъему HDMI
От выходного
разъема HDMI
Аудио/видео
ресивер или
усилитель
Кабель HDMI
(приобретается
отдельно)
Примечание
1 Для обеспечения оптимального приема антенна FM обязательно должна быть полностью расправлена, не свернута и не подвешена сзади
устройства.
ANTENNA
VIDEO
OUT
DC IN
19 V
FM75
Проволочная антенна FM
(прилагается)
Задняя панель данного устройства
Адаптер Bluetooth ®
(приобретается отдельно)
Задняя панель
данного
устройства
Крышка
