Страница 36: Выбор системы громкоговорителей, Раздел 2
02
8
Ru
Раздел 2:
Подключение оборудования
Данный ресивер предлагает различные возможности подключения, но это не так сложно, как может показаться.
В данном разделе описаны виды компонентов, которые можно подключить к системе домашнего кинотеатра.
ПРЕДУПРЕЖДЕНИЕ
• Перед выполнением или изменением подключений,
отключите питание и отсоедините кабель питания от
розетки. Включение должно быть последним шагом.
Выбор системы громкоговорителей
Данный аппарат позволяет создавать различные системы
объемного звучания в соответствии с количеством
имеющихся громкоговорителей.
• Обязательно подключите громкоговорители к
передним левому и правому каналам (L и R).
• Можно также подключить только один задний
громкоговоритель объемного звучания (SB) или
вообще не подключать.

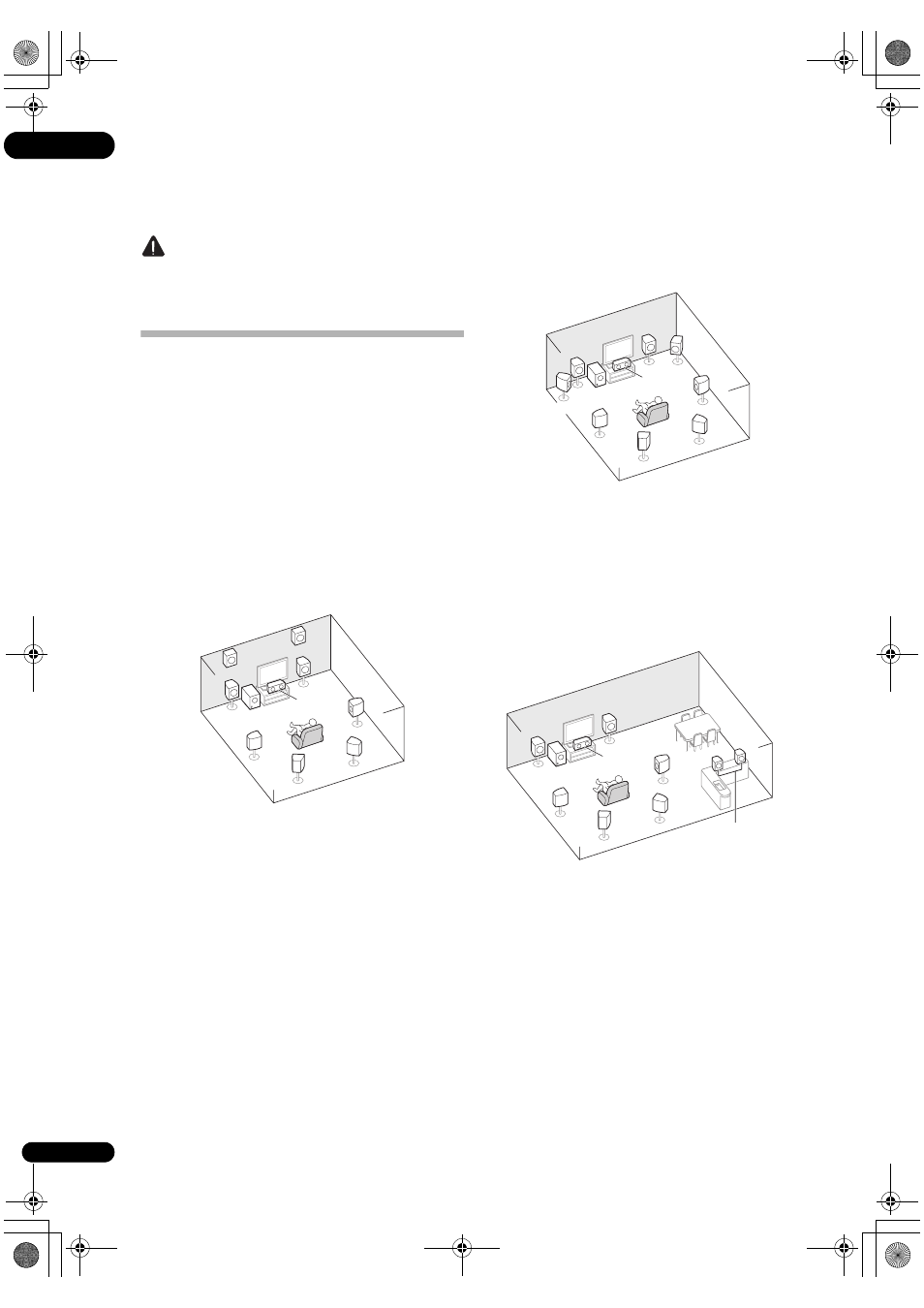

Выберите одну из схем [A] - [E] ниже.
[A] 9.1-
канальная система объемного звучания
(
передние верхние)
*Настройка по умолчанию
•
Настройка Speaker System: Normal(SB/FH)
В 9.1-канальной системе объемного звучания
подключаются левый и правый передние
громкоговорители (L/R), центральный громкоговоритель
(C), левый и правый передние верхние громкоговорители
(FHL/FHR), левый и правый громкоговорители
объемного звучания (SL/SR), задние левый и правый
громкоговорители объемного звучания (SBL/SBR) и
низкочастотный громкоговоритель (SW).
Данная система объемного звучания воспроизводит
более реалистичное звучание сверху.
[B] 9.1-
канальная система объемного звучания
(
передние боковые)
• Настройка Speaker System: Normal(SB/FW)
В данной схеме левый и правый передние верхние
громкоговорители в [A] заменяются левым и правым
передними боковыми громкоговорителями (FWL/FWR).
Данная система объемного звучания воспроизводит
более широкое реалистичное звучание.
[C] 7.1-
канальная система объемного звучания и
подключение Громкоговорителей B
• Настройка Speaker System: Speaker B
Данные подключения позволяют одновременно
прослушивать 5.1-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение того
же источника от громкоговорителей В. Те-же самые
подключения также позволяют воспроизводить 7.1-
канальное объемное звучание в основной зоне, когда
громкоговорители В не используются.
SL
L
FHL
SW
C
R
FHR
SR
SBL
SBR
FWR
FWL
SL
L
SW
C
R
SR
SBL
SBR
SL
L
SW
C
R
SR
SBL
SBR
L
R
Схема С
Громкоговорители B
