Een TV zonder HDMI-ingang aansluiten

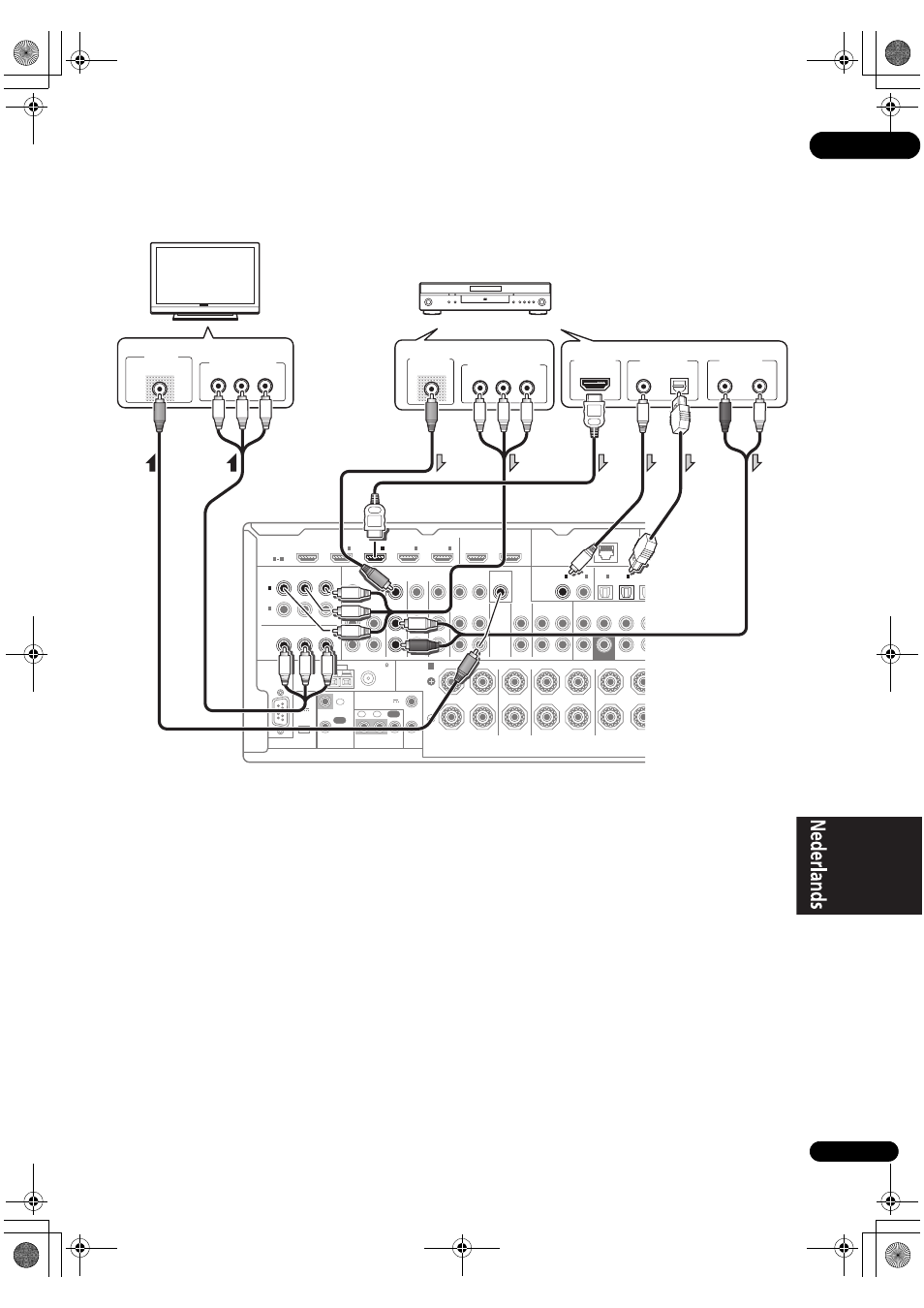

De onderstaande afbeelding toont de aansluiting van een TV (zonder HDMI-ingang) en een DVD-speler (of ander
weergave-apparaat) op de receiver.
• Bij deze aansluitingen zal het beeld niet naar de TV worden uitgevoerd, zelfs als de DVD-speler met een HDMI-kabel
is aangesloten. Sluit de videosignalen van de DVD-speler met een snoer voor samengestelde video of
componentvideo aan.
• Maak de aansluiting met behulp van een HDMI-kabel
om te luisteren naar HD-audio op de receiver.
Gebruik geen HDMI-kabel voor het invoeren van de
videosignalen.
Afhankelijk van het video-apparaat is het mogelijk dat
geen signalen kunnen worden uitgevoerd die
gelijktijdig via HDMI en andere methoden zijn
aangesloten, en ook kan het nodig zijn om
uitgangsinstellingen te maken.
Raadpleeg de
Handleiding die bij het
betreffende apparaat wordt
geleverd
voor meer informatie.
• Als u het geluid van de TV via de receiver wilt
beluisteren, dienen de receiver en de TV met
audiokabels met elkaar te worden verbonden (zie
bladzijde 15).
