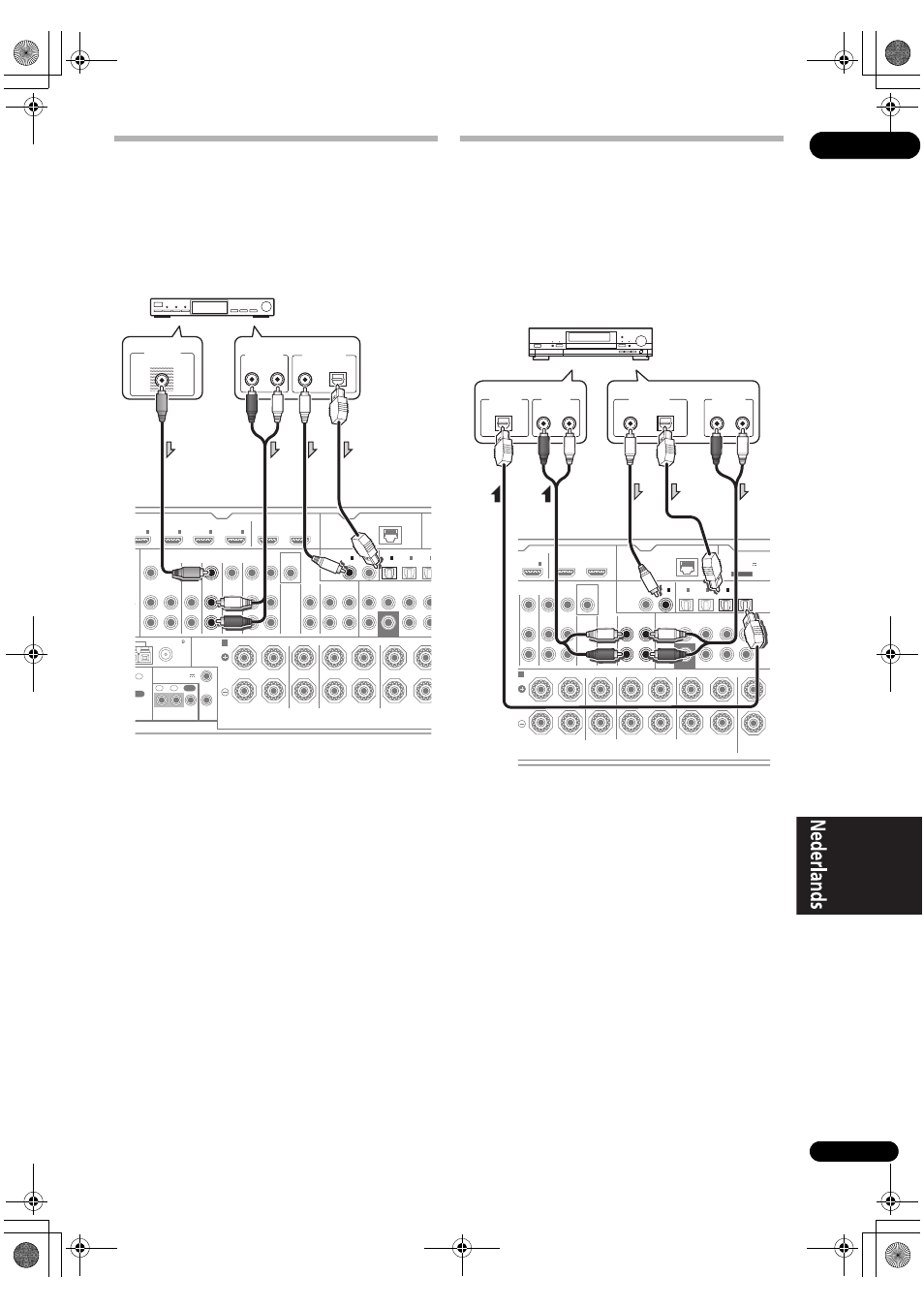

Een receiver voor satelliet/kabel-TV of
een andere set-top box aansluiten
Receivers voor satelliet- en kabel-TV en externe digitale
tuners zijn voorbeelden van zogenaamde ‘set-top boxes’.
Wanneer u de receiver instelt, moet u opgeven op welke
ingang de set-top box is aangesloten (zie
Het menu Input
Setup in de Handleiding op de CD-ROM).
Andere audio-apparatuur aansluiten
Deze receiver beschikt over zowel digitale als analoge
ingangen, zodat u digitale audio-apparatuur kunt
aansluiten voor afspelen.
De meeste digitale apparatuur heeft ook analoge
aansluitingen.
Wanneer u de receiver instelt, moet u opgeven op welke
ingang de apparatuur is aangesloten (zie ook
Het menu
Input Setup in de Handleiding op de CD-ROM).
• Als de platenspeler line-level-uitgangen heeft, dat wil
zeggen een ingebouwde voorversterker, sluit u deze
aan op de
CD-ingangen.
• Als u een recorder aansluit, verbindt u de analoge
audio-uitgangen met de analoge audio-ingangen van
de recorder.
• U kunt geen HDMI-audio horen via de digitale
uitgangen van deze receiver.
COAXIAL
ASSIGNABLE
OPTICAL
ASSIGNABLE
TV/SAT
IN
IN
1
(DVD)
IN
2
(DVR/BDR)
SPEAKERS
E
CD-R/TAPE
FM UNBAL 75
IN
CD
VIDEO
MONITOR
AUDIO
IN
OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
VIDEO
IN
DVR/BDR
OUT
IN
IN
1
IN
2
IN
3
OUT 1
(CONTROL)
OUT 2
A
R
L
R
L
R
L
SURROUND BACK
SURROUND
CENTER
FRONT
IN
1
(TV/SAT)
IN
FRONT
CENTER
SURROUND SURR B
3
(VIDE
IN
2
(CD)
TROL
IR
12 V TRIGGER
IN
IN
IN
OUT
OUT
1
2
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
SUBWOOFER
IN
4
LAN (10/100)
A
VIDEO OUT
VIDEO
ANALOG
R
AUDIO OUT
DIGITAL OUT
COAXIAL
OPTICAL
L
STB
Eén selecteren
COAXIAL
ASSIGNABLE
OPTICAL
ASSIGNABLE
CD-R/TAPE
IN
OUT
IN
OUT
3
(VIDEO)
IN
2
(CD)
CD
VIDEO
MONITOR
AUDIO
IN
OUT
VIDEO
IN
DVR/BDR
OUT
IN
OUT 1
(CONTROL)
OUT 2
A
R
L
R
L
R
L(Single)
SURROUND BACK
SURROUND
CENTER
FRONT
R
R
L
FRONT HEIGHT
IN
1
(DVD)
IN
1
(TV/SAT)
IN
2
(DVR/BDR)
FRONT
CENTER
SURROUND SURR BACK
(Single)
FH/FW
SUBWOOFER
IN
4
LAN (10/100)
(OUTPUT 5 V
100 mA MAX)
ADAPTER PORT
PRE O
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
ANALOG
R
L
AUDIO IN
DIGITAL IN
OPTICAL
CD-R, MD, DAT, enz.
Eén selecteren
Eén selecteren
