De luidsprekers opstellen

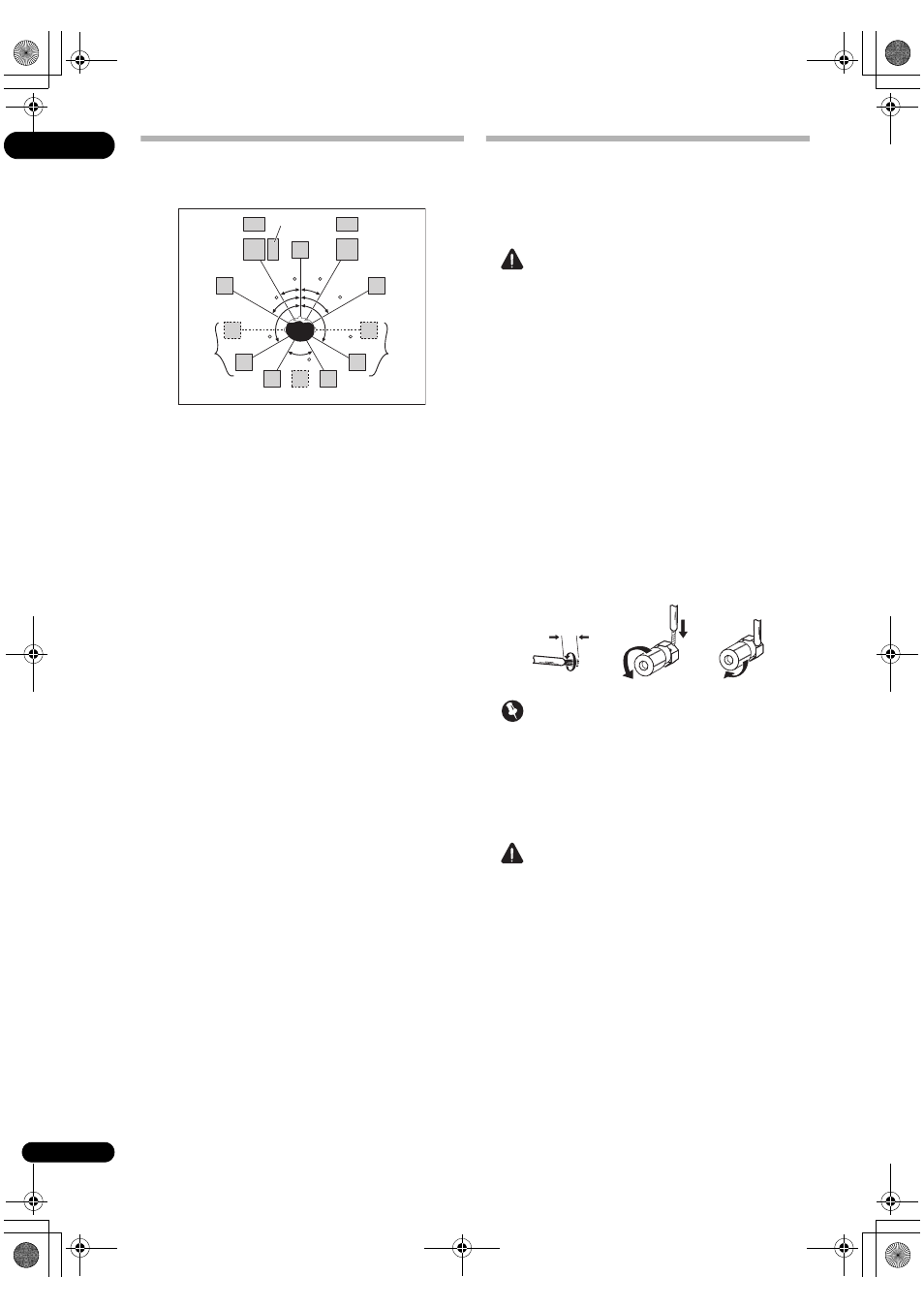

Zie het onderstaande schema voor de plaats van de
luidsprekers die u wilt aansluiten.
• Zet de surroundluidsprekers op 120° vanaf het
midden. Als u (1) surround-achterluidsprekers
gebruikt en (2) geen hoog-voorluidsprekers/breed-
voorluidsprekers gebruikt, raden wij u aan de
surroundluidsprekers vlak naast u te zetten.
• Als u van plan bent om slechts één surround-
achterluidspreker aan te sluiten, moet u deze vlak
achter u plaatsen.
• Plaats de linker en rechter hoog-voorluidspreker
minimaal 1 meter meteen boven de linker en rechter
voorluidspreker.
De luidsprekers aansluiten
Elke luidsprekeraansluiting op de receiver bestaat uit een
positieve (+) en een negatieve (–) aansluiting. Controleer
of deze overeenkomen met de aansluitingen op de
luidsprekers.
WAARSCHUWING
• Deze luidsprekeraansluitingen hebben een
GEVAARLIJKE spanning. Om een elektrische schok
te voorkomen bij het aansluiten of losmaken van de
luidsprekerkabels, moet u het netsnoer losmaken
voordat u eventuele niet-geïsoleerde onderdelen
aanraakt.
• Zorg dat de ontblote draaduiteinden van de
luidsprekerkabel stevig in elkaar zijn gedraaid en
volledig in de luidsprekeraansluiting steken. Als een
gedeelte van de ontblote draaduiteinden van de
luidspreker contact maakt met het achterpaneel, kan
de stroomvoorziening worden afgesloten als
beveiliging.
Aansluitingen met ontblote draad
1 Draai de losse kerndraadjes in elkaar. (afb. A)
2 Draai de aansluitschroef los en steek de kerndraad
naar binnen. (afb. B)
3 Draai de aansluitschroef weer vast. (afb. C)
Belangrijk
• Raadpleeg de Handleiding bij de luidsprekers voor
meer informatie over het aansluiten van het andere
uiteinde van de luidsprekerkabels op de luidsprekers.
• Gebruik een kabel met tulpstekkers om de subwoofer
aan te sluiten. U kunt geen luidsprekerkabels
gebruiken.
WAARSCHUWING
• Controleer of alle luidsprekers stevig staan of zijn
bevestigd. Dit geeft niet alleen een betere
geluidskwaliteit, maar verkleint ook de kans op
schade of letsel als gevolg van luidsprekers die
worden omgestoten of die vallen bij aardschokken.
L
SW
C
FHL
FWL
SL
SBL SBR SB
SR
FWR
R
FHR
30 30
60 60
60
120 120
afb. A afb. B afb. C
10 mm
