Dubbele versterking van de luidsprekers
Dubbele versterking, ook wel bi-amping genoemd,
betekent dat u de hogefrequentie-aansturing en de
lagefrequentie-aansturing van de luidsprekers aansluit
op verschillende versterkers voor een betere scheiding
van de frequenties. Deze mogelijkheid bestaat alleen als
de luidsprekers geschikt zijn voor dubbele versterking,
dat wil zeggen dat ze afzonderlijke aansluitingen hebben
voor hoge en lage frequenties. De geluidsverbetering
hangt af van het type luidsprekers dat u gebruikt.
WAARSCHUWING
• De meeste luidsprekers die over zowel
High- als
Low-aansluitingen beschikken, hebben twee
metalen plaatjes die de
High-aansluitingen met de
Low-aansluitingen verbinden. Deze moeten worden
verwijderd wanneer u de luidsprekers dubbel
versterkt. Als u dit niet doet, kan de versterker ernstig
beschadigd raken. Zie de Handleiding bij de
luidsprekers voor meer informatie.
• Als de luidsprekers een verwijderbaar
crossovernetwerk hebben, mag u dit niet verwijderen
voor dubbele versterking. Dit kan beschadiging van
de luidsprekers veroorzaken.

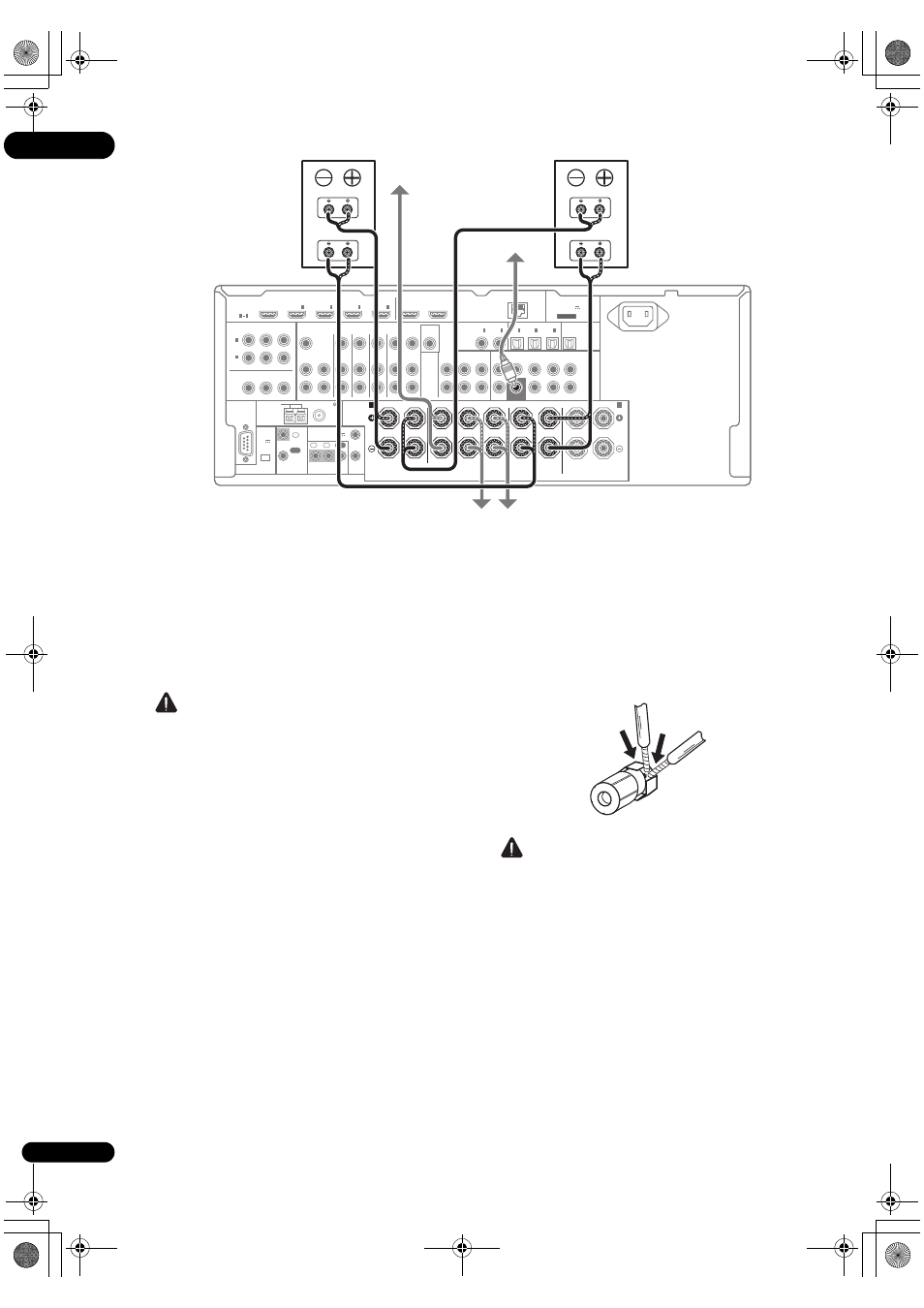

Dubbele bedrading van de luidsprekers
Uw luidsprekers kunnen ook via dubbele bedrading
worden aangesloten als ze dubbele versterking
ondersteunen.
• Bij deze aansluitingen is de
Speaker System-
instelling niet van belang.
•
Als u een luidspreker dubbel wilt bedraden, moet u
twee luidsprekersnoeren aansluiten op de
luidsprekeraansluiting op de receiver.
WAARSCHUWING
• Sluit niet verschillende luidsprekers op deze manier
aan op dezelfde aansluiting.
• Bij gebruik van dubbele bedrading moet u de
waarschuwingen voor dubbele versterking links
hiernaast in acht nemen.
