Подключение внешнего декодера (2), Подключение 02 – Инструкция по эксплуатации Pioneer DVR-540HX-S
Страница 21
Подключение
02
21
Ru
Подробные инструкции см. в руководстве,
прилагаемом к декодеру.
3
Используйте кабель SCART для
подключения видеомагнитофона/
спутникового ресивера/приемника
кабельного телевидения к разъему аудио/
видео AV2(INPUT 1/DECODER) (ВХОД 1/
ДЕКОДЕР) рекордера.
4
Используйте кабель SCART для
подключения телевизора к разъему
AV1(RGB)-TV.
Подключение внешнего
декодера (2)

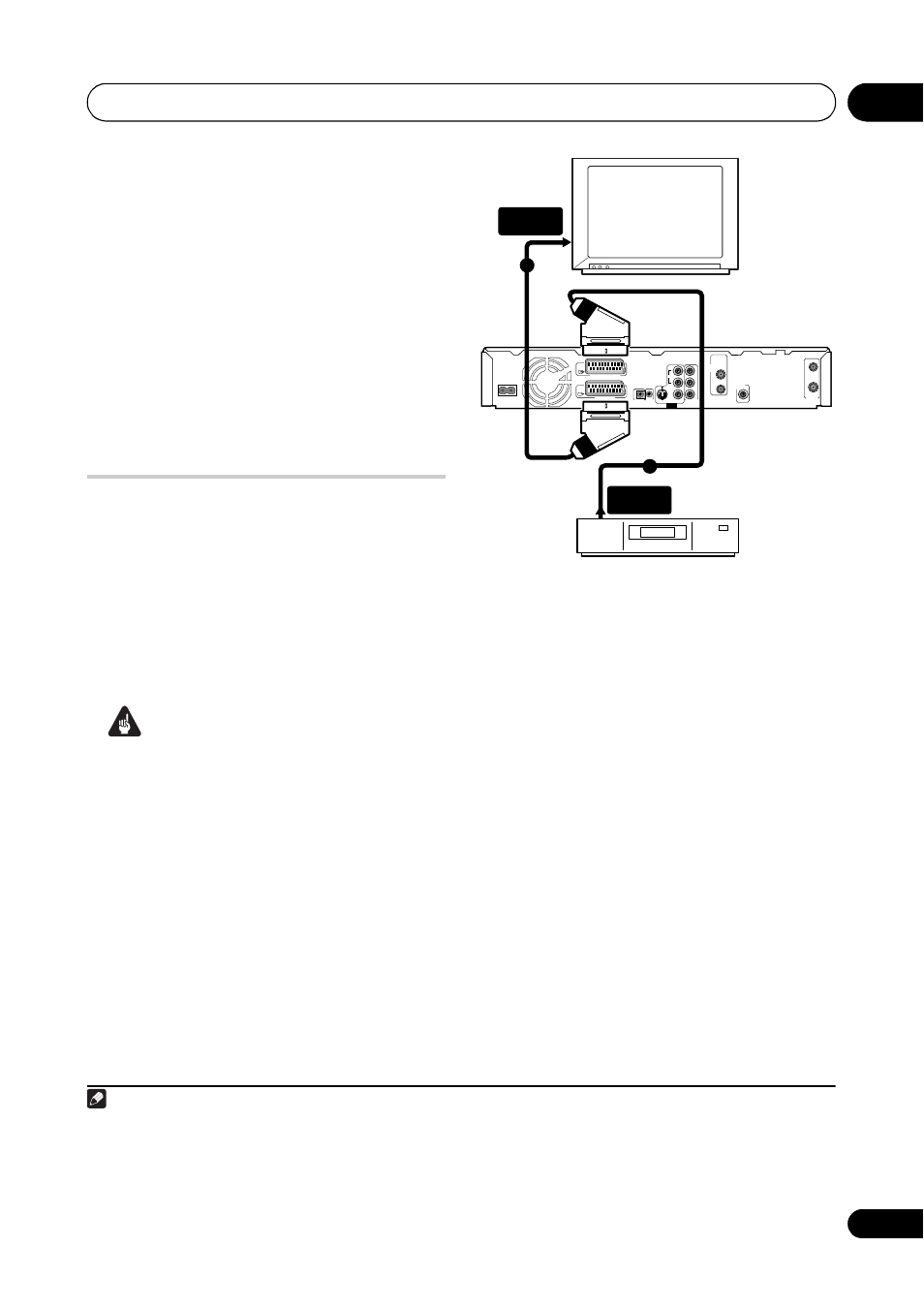

При наличии только декодера подсоедините
его к рекордеру и телевизору, как показано
ниже.
1
Установка, описанная на этой странице,
позволяет:
• Записывайте каналы, транслируемые с
кодировкой изображения, при помощи
встроенного тюнера аналогового ТВ
рекордера.
Внимание
• Не подсоединяйте этот рекордер к
другому компоненту через
видеомагнитофон, спутниковый ресивер
или приемник кабельного телевидения.
Всегда подсоединяйте каждый
компонент непосредственно к
телевизору или ресиверу AV.
1
Подключите используемую ТВ
антенну к рекордеру и телевизору.
Дополнительные сведения см. в разделе
Подключение ТВ антенны на стр. 16.
Это позволит смотреть и записывать
телевизионные каналы.
2
Используйте кабель SCART (не входит
в комплект) для подсоединения разъема
аудио/видео AV1(RGB)-TV к разъему
SCART AV
телевизора.
Это позволит просматривать диски.
3
Используйте другой кабель SCART
для подсоединения разъема аудио/видео
AV2(INPUT 1/DECODER) (
ВХОД 1/ДЕКОДЕР)
к разъему SCART AV приемника
кабельного/спутникового телевидения.
Это позволит записывать телевизионные
каналы, транслируемые с кодированием.
Примечание
1 Для использования этой установки необходимо выполнить описанные ниже настройки в меню Initial Setup
(Начальная настройка).
• В меню Initial Setup (Начальная настройка) установите для параметра AV2/L1 In (Вход AV2/L1) значение
Decoder (Декодер) (см. раздел AV2/L1 In (Вход AV2/L1) на стр. 126).
• На экране Manual CH Setting (Установка каналов вручную) установите для параметра Decoder (Декодер)
каналов, транслируемых с кодированием, значение On (Вкл.) (см. раздел Manual CH Setting (Установка каналов
вручную) на стр. 124).
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
Y
P
B
P
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
AUDIO
Декодер
Телевизор
2
3
РАЗЪЕМ
SCART AV
РАЗЪЕМ
SCART AV
