Страница 15: Глава 2
Подключение
02
15
Ru
Глава 2
Подключение

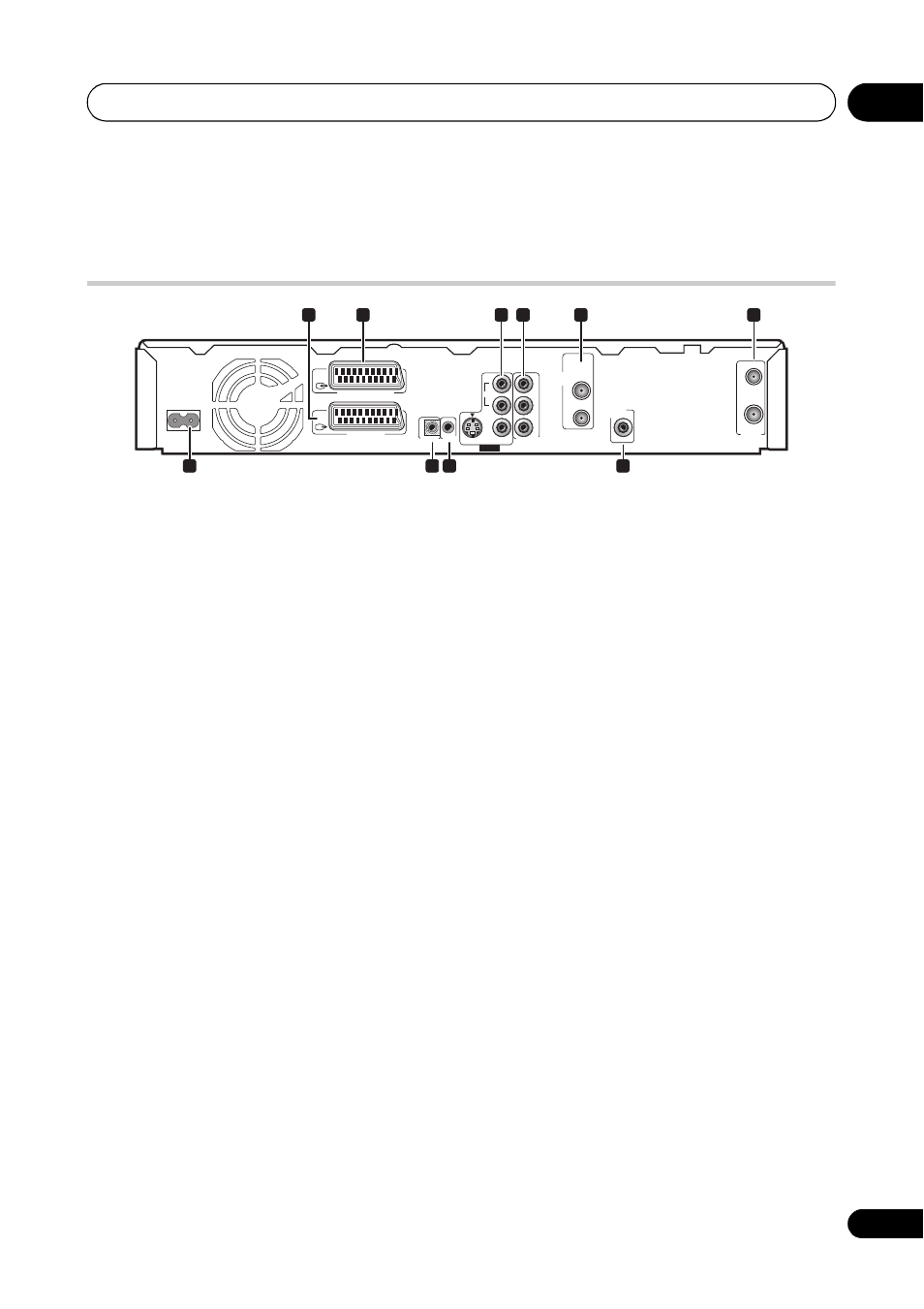

Разъемы на задней панели
1
AV1(RGB)-TV
Разъем AV
Выходной разъем аудио/видео типа SCART
для подсоединения к телевизору или
другому оборудованию с разъемом SCART.
В качестве видеовыхода можно выбрать
видеосигнал, сигнал S-Video или RGB.
Сведения по установке видеовыхода см. в
разделе AV1 Out (Выход AV1) на стр. 125.
2
AV2(INPUT 1/DECODER)
Разъем AV
Входной/выходной разъем аудио/видео типа
SCART для подсоединения к
видеомагнитофону или другому
оборудованию с разъемом SCART. В
качестве входного сигнала принимается
видеосигнал, сигнал S-Video или RGB.
Сведения по установке входа см. в разделе
AV2/L1 In (Вход AV2/L1) на стр. 126.
3
OUTPUT (
ВЫХОД)
Гнезда вывода аналоговых аудиосигналов в
стереофоническом режиме, видеосигналов и
сигналов S-Video, используемые для
подсоединения к телевизору или усилителю/
ресиверу AV.
4
COMPONENT VIDEO OUT (
ВЫХОД
КОМПОНЕНТНОГО ВИДЕО)
Выход высококачественного видео для
подключения к телевизору или монитору с
компонентным видеовходом.
5
ANTENNA (DIGITAL) IN/OUT (
ВХОД/
ВЫХОД АНТЕННЫ (ЦИФРОВОЙ))
Подключите используемую антенну
цифрового ТВ к разъему ANTENNA
(DIGITAL) IN. Сигнал передается через гнездо
ANTENNA (DIGITAL) OUT, которое
соединено с телевизором.
6
ANTENNA IN (RF IN)/OUT
Подсоедините телевизионную антенну к
гнезду ANTENNA (RF IN). Сигнал передается
через гнездо ANTENNA OUT, которое
соединено с телевизором.
7
Гнездо AC IN (вход питания
переменного тока)
8
CONTROL IN (
ВХОД УПРАВЛЕНИЯ)
Используется для управления рекордером
через датчик дистанционного управления
другого компонента марки Pioneer,
имеющего разъем CONTROL OUT (ВЫХОД
УПРАВЛЕНИЯ) и значок Pioneer .
Подсоедините разъем CONTROL OUT
другого компонента к разъему CONTROL IN
рекордера с помощью кабеля с мини-
разъемом.
9
G-LINK™
Служит для подключения комплектного
кабеля G-LINK™, с помощью которого
система GUIDE Plus+™ может управлять
внешним спутниковым ресивером и т.д.
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
Y
P
B
P
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
AUDIO
1
2
7
8 9
10
3
4
5
6
