Подключение
02
19
Ru
Подключение к приемнику
кабельного телевидения или
спутниковому ресиверу
При наличии приемника кабельного
телевидения или спутникового ресивера со
встроенным декодером подключите его к
данному рекордеру и телевизору, как
показано на следующей странице.
1
При
использовании отдельного декодера для
кабельного/спутникового телевидения,
выполняйте установку в соответствии с
инструкциями на следующей странице.
Установка, описанная на этой странице,
позволяет:
• Записать любой из каналов, выбрав его
на приемнике кабельного ТВ или
спутниковом ресивере.
• Переключать каналы и программировать
запись по таймеру с внешнего ресивера с
помощью системы GUIDE Plus+™ (через
кабель G-LINK™, после
предварительной настройки).
Внимание
• Не подключайте рекордер к телевизору
через видеомагнитофон, спутниковый
ресивер или другой компонент. Всегда
подсоединяйте каждый компонент
непосредственно к телевизору или
ресиверу AV.
• При использовании системы GUIDE
Plus+ для выполнения записи по таймеру
с внешнего ресивера убедитесь, что
внешний ресивер включен.

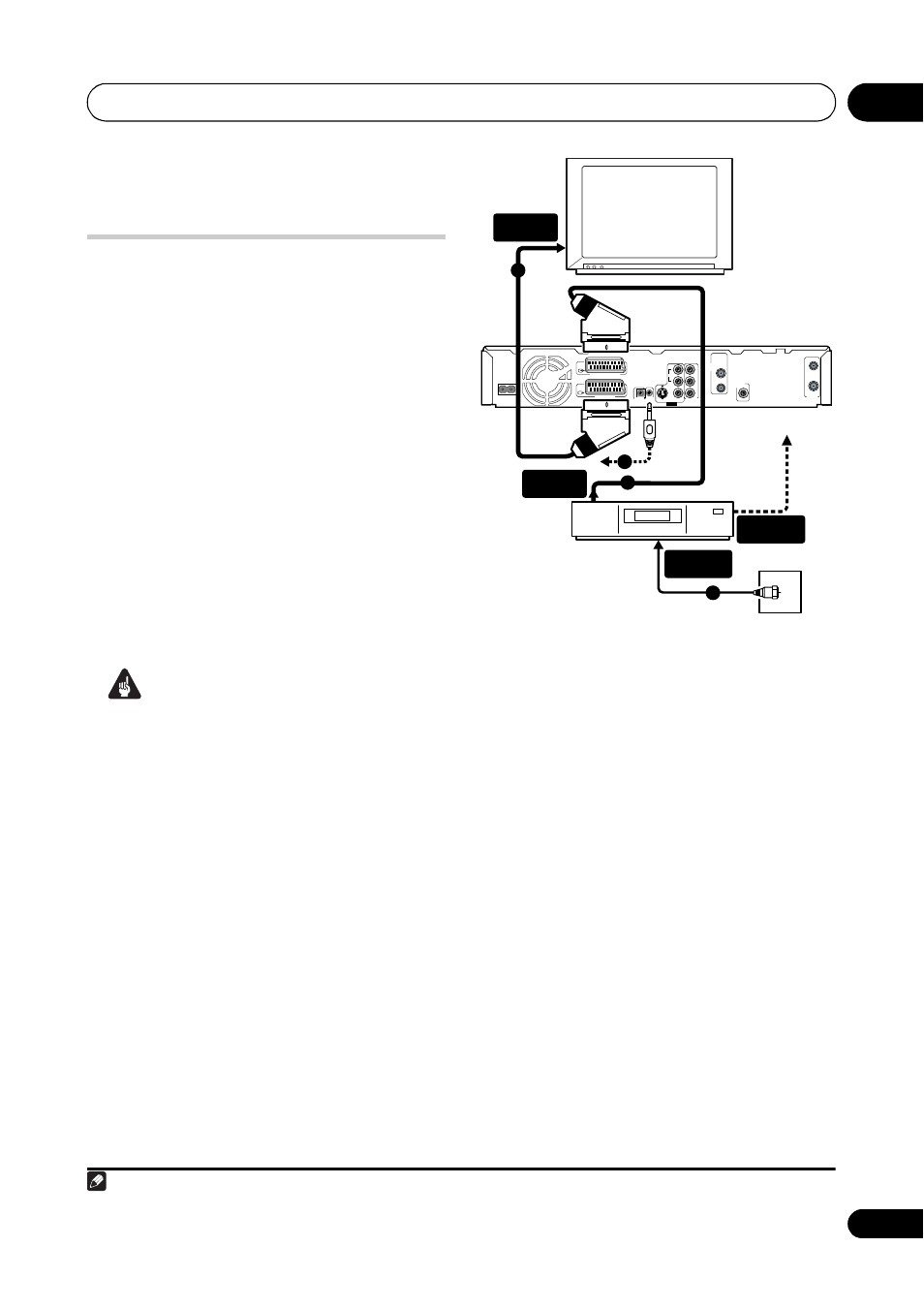

1
Подключите антенный кабель, как
показано на схеме.
Для получения дополнительной информации
о подключении телевизионной антенны,
включая подключение этого рекордера к
используемому телевизору, см. раздел
Подключение ТВ антенны на стр. 16.
2
Используйте кабель SCART (не входит
в комплект) для подсоединения разъема
аудио/видео AV1(RGB)-TV к разъему
SCART AV
телевизора.
Это позволит просматривать диски.
3
С помощью другого кабеля SCART
соедините разъем аудио/видео AV2(INPUT
1/DECODER)
с разъемом SCART на
приемнике кабельного телевидения/
спутниковом ресивере.
Это позволит записывать телевизионные
каналы, транслируемые с кодированием.
Примечание
1 На схеме показан способ подключения кабелей SCART; кроме этого, возможно выполнение любых других типов
подключений аудио/видео.
Гнездо спутниковой,
обычной антенны или
кабельного ТВ
Ресивер
кабельного/
спутникового
телевидения
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
Y
P
B
P
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
AUDIO
Ко входу антенны
рекордера
Телевизор
1
2
3
4
РАЗЪЕМ
SCART AV
РАЗЪЕМ
SCART AV
ВХОД
AНТЕННЫ
ВЫХОД
AНТЕННЫ
