Подключение
02
17
Ru
Легкость подключения
Описанная ниже процедура установки является базовой и позволяет смотреть и записывать
телевизионные программы, а также воспроизводить диски. Описание других типов
подключений начинается на следующей странице.
Внимание
• Эти подключения выполняются с помощью кабелей SCART (не входят в комплект). Если
используемый телевизор (или видеомагнитофон) не имеет разъема SCART, при
необходимости использования прилагаемого аудио/видеокабеля см. раздел
Использование прилагаемого кабеля аудио/видео на стр. 18.
• Через разъем AV AV1(RGB)-TV можно выводить обычный композитный сигнал, сигнал S-
Video или видеосигнал RGB, а также аналоговый аудиосигнал в стереофоническом
режиме. Разъем AV2(INPUT 1/DECODER) принимает в качестве входа обычный сигнал,
сигнал S-Video и видеосигнал RGB, а также аналоговый аудиосигнал в стереофоническом
режиме. Сведения об установке сигналов см. в разделах AV1 Out (Выход AV1) на стр. 125
и AV2/L1 In (Вход AV2/L1) на стр. 126.
• Перед выполнением или изменением схем подсоединения убедитесь, что все компоненты
выключены и отключены от электророзетки.

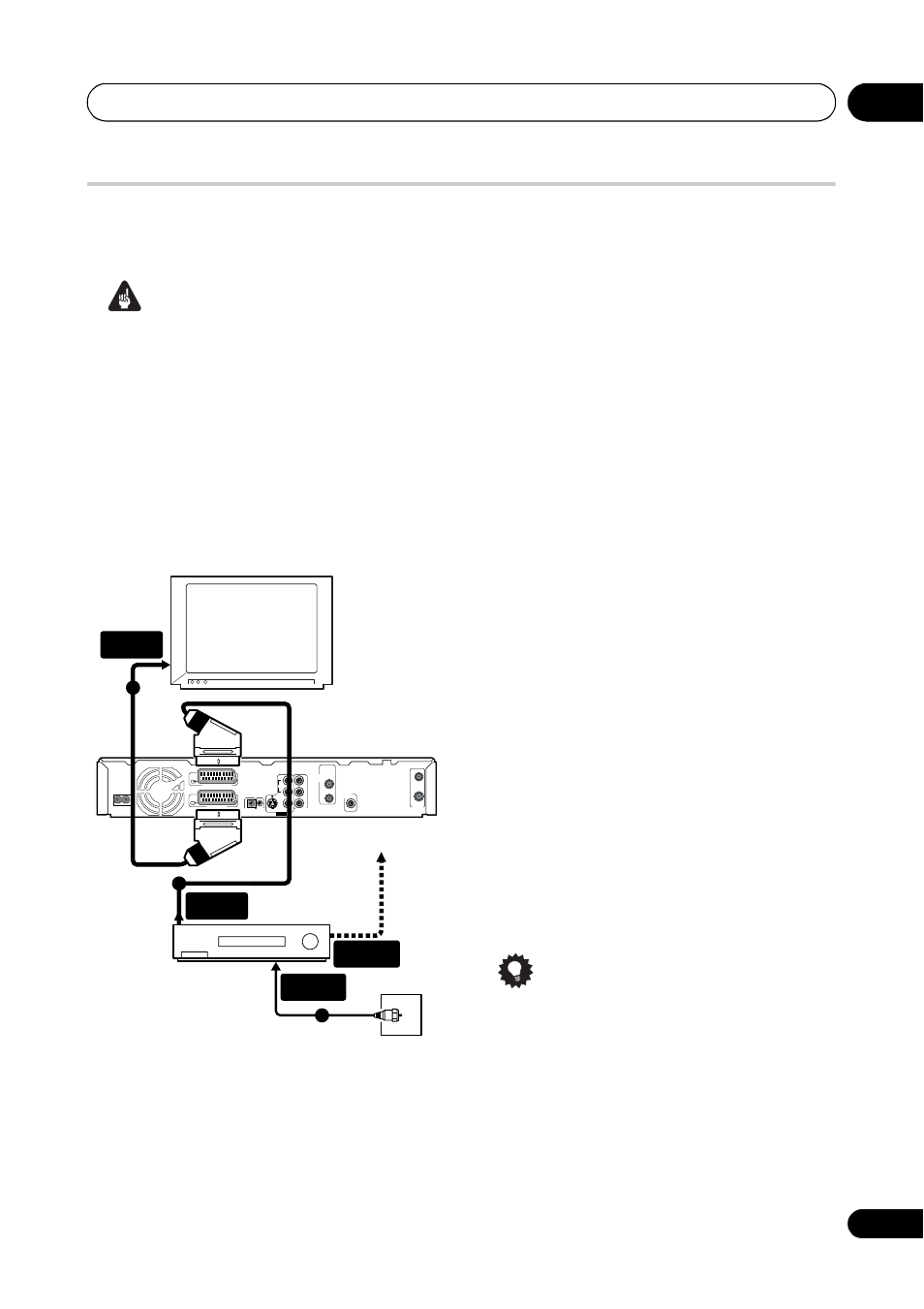

1
Подключите используемую ТВ
антенну к рекордеру и телевизору.
Дополнительные сведения см. в разделе
Подключение ТВ антенны на стр. 16.
• Если необходимо включить в вариант
установки видеомагнитофон, подключите
его перед ресивером (напр., между стенной
розеткой антенны и входом антенны на
рекордере).
2
Используйте кабель SCART (не входит
в комплект) для подсоединения разъема
аудио/видео AV1(RGB)-TV рекордера к
разъему SCART AV телевизора.
3
Используйте другой кабель SCART
для подсоединения разъема аудио/видео
AV2(INPUT 1/DECODER)
к разъему SCART
AV
видеомагнитофона.
Совет
• Этот ресивер имеет «сквозную» функцию,
которая позволяет запись ТВ программ со
встроенного ТВ тюнера этого рекордера во
время просмотра видео, воспроизводимого
используемым видеомагнитофоном (Для
использования этой функции в режиме
ожидания для режима Power Save
(
Энергосбережение) должен быть
выбран параметр Off (Выкл.) – см. раздел
Power Save (Энергосбережение) на
стр. 121).
Ко входу антенны
рекордера
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
Y
P
B
P
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
AUDIO
Телевизор
Видеомагнитофон
Настенная розетка
дляподключения
антенны/кабельного
телевидения
1
2
3
РАЗЪЕМ
SCART AV
РАЗЪЕМ
SCART AV
ВХОД
AНТЕННЫ
ВЫХОД
AНТЕННЫ
