52
Ru

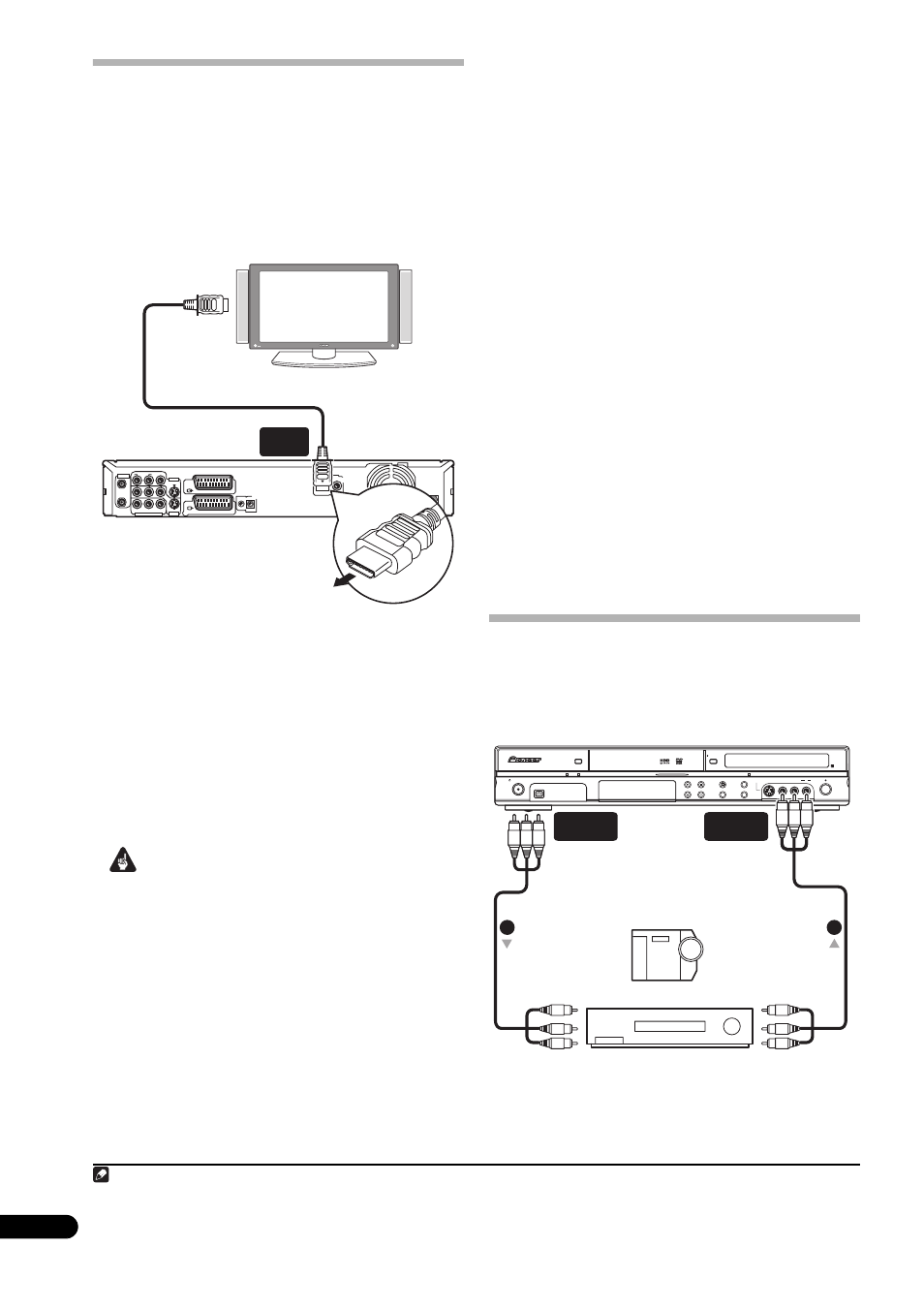

Подключение с помощью HDMI
При наличии монитора или дисплея
1
с интерфейсом
HDMI или DVI
2
его можно подключить к рекордеру с
помощью кабеля HDMI (не прилагается).
Через HDMI может выводиться цифровое видео без
сжатия, а также цифровой звук почти любого формата.
1
С помощью кабеля HDMI соедините разъем HDMI
OUT (Выход HDMI) на рекордере с разъемом HDMI на
мониторе, поддерживающем этот интерфейс.
• При правильном подключении стрелка на разъеме
кабеля рекордера должна быть направлена вниз.
При подключенном компоненте HDMI или компоненте
DVI, совместимом с HDCP, светится индикатор HDMI.
Настройка HDMI в основном выполняется
автоматически. Однако при необходимости некоторые
настройки можно изменить. Дополнительные сведения
см. в разделе HDMI Output (Вывод HDMI) (доступен
только при подключенном устройстве HDMI) на
стр. 131. Учтите, что параметры HDMI остаются
неизменными, пока вы не исправите их или не
подключите другое оборудование HDMI.
Внимание
• Подключение HDMI допускается только для
компонентов, поддерживающих интерфейс DVI и
совместимых как с DVI, так и с защитой HDCP. Для
подключения к разъему DVI необходим кабель с
переходником DVI – HDMI. В то же время через
подключение DVI – HDCP не может передаваться
звук. Дополнительные сведения можно получить у
продавца оборудования.
• Подключение HDMI может работать с 2-канальными
сигналами 32 кГц/44,1 кГц/48 кГц/96 кГц, 16 бит/
20 бит/24 бит с линейной PCM, а также с Dolby
Digital, DTS и потоками бит звука MPEG.
• Если подключенный компонент совместим только с
Linear PCM, сигнал выводится в виде Linear PCM
(звук DTS не выводится).
• Если подключен плазменный дисплей Pioneer,
выберите на дисплее настройку HDMI (для
получения дополнительной информации обратитесь
к прилагаемой инструкции).
О HDMI
HDMI (High Definition Multimedia Interface – интерфейс
мультимедия с высоким разрешением) может передавать
как видео, так и звук через одно цифровое соединение и
предназначен для DVD-проигрывателей и рекордеров,
цифровых телевизоров, телевизионных приставок и
других аудио/видеоустройств. HDMI разработан с целью
объединения в одной спецификации технологий HDCP
(High Bandwidth Digital Content Protection – защита
широкополосного цифрового содержимого) и DVI
(Digital Visual Interface – цифровой визуальный
интерфейс). HDCP служит для защиты цифровыx
данных, передаваемых и принимаемых совместимыми с
DVI дисплеями.
HDMI поддерживает видео стандартного, улучшенного
качества и высокой четкости, а также многоканальный
объемный звук. К особенностям HDMI относятся
передача цифрового видео без сжатия, полоса
пропускания до 5 гигабит в секунду (Dual Link), один
разъем (вместо нескольких кабелей и разъемов) и
возможность связи между источником сигнала и аудио/
видеоустройствами, такими как цифровой телевизор.
HDMI, логотип HDMI и High-Definition Multimedia
Interface являются торговыми марками или
зарегистрированными торговыми марками HDMI
licensing LLC.
Подключение других аудио-/
видеоисточников
Подключение видеомагнитофона или
аналоговой видеокамеры
Примечание
1 В зависимости от подключенного компонента применение подключения DVI может привести к ненадежной передаче сигнала.
2 Разрешение в пикселях видеовыхода HDMI данного рекордера (в соответствии с форматом ТВ): NTSC (720 x 480i/p, 1280 x 720p, 1920 x
1080i/p) и PAL (720 x 576i/p, 1280 x 720p, 1920 x 1080i/p). Если ваш дисплей не поддерживает эти разрешения, изображение может
воспроизводиться с искажениями.
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
HDMI
OUT
К входу
HDMI
Дисплей с поддержкой HDMI
Аналоговая
видеокамера
Видеомагнитофон
HDD/DVD
DivX
COPY
HDMI
OPEN/CLOSE
STANDBY/ON
DV IN
CH
INPUT
SELECT
STOP REC
ONE TOUCH
COPY
REC MODE
INPUT 2
VIDEO
S-VIDEO
L(MONO)
R
AUDIO
REC
(Задняя панель)
AUDIO/VIDEO
OUTPUT
(Передняя панель)
AUDIO/VIDEO
INPUT
1
2
Из аудио/видео
выхода
К аудио/видео
выходу
