51
Ru

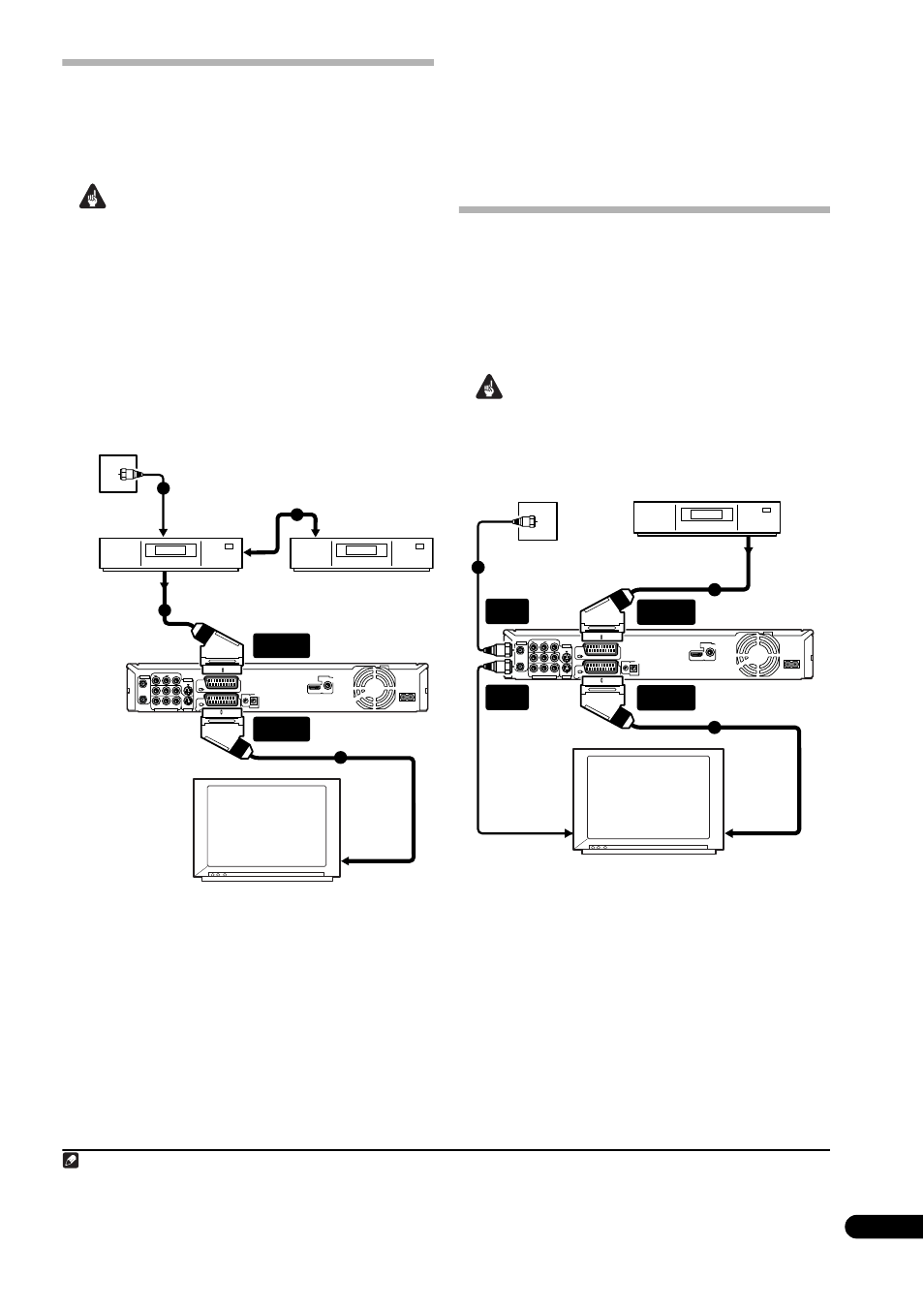

Подключение внешнего декодера (1)
При наличии специального внешнего декодера для
системы спутникового или кабельного телевидения
выполните описанную ниже установку. Смотрите
вышенаписанное для подсоединения G-LINK™ кабеля.
Внимание
• Не подсоединяйте декодер непосредственно к
рекордеру.
• Информация, поступающая с декодера (например,
относящаяся к платным услугам телевидения)
отображается только, если рекордер выключен
(находится в режиме ожидания).
• Для обеспечения правильной записи по таймеру с
помощью этого рекордера видеомагнитофон/
спутниковый ресивер/приемник кабельного
телевидения во время записи должен быть включен.
• Эта установка не позволяет просматривать одну
телевизионную программу и одновременно
записывать другую.
1
Подсоедините один конец кабеля к настенной
розетке для подключения антенны/кабельного
телевидения, а другой конец – к входу для антенны на
видеомагнитофоне/спутниковом ресивере/приемнике
кабельного телевидения.
2
Используйте кабель SCART (не входит в комплект)
для подключения декодера к видеомагнитофону/
спутниковому ресиверу/приемнику кабельного
телевидения.
Подробные инструкции см. в руководстве, прилагаемом к
декодеру.
3
Используйте кабель SCART для подключения
видеомагнитофона/спутникового ресивера/
приемника кабельного телевидения к разъему аудио/
видео AV2 (INPUT 1/DECODER) (ВХОД 1/ДЕКОДЕР)
рекордера.
4
Используйте кабель SCART для подключения
телевизора к разъему AV AV1 (RGB)-TV.
Подключение внешнего декодера (2)
При наличии только декодера подсоедините его к
рекордеру и телевизору, как показано ниже.
1
Установка, описанная на этой странице, позволяет:
• запись каналов, транслируемых с колебаниями
изображения, принимаемых с помощью встроенного
телевизионного тюнера рекордера.
Внимание
• Не подсоединяйте этот рекордер к другому
компоненту через видеомагнитофон, спутниковый
ресивер или приемник кабельного телевидения.
Всегда подсоединяйте каждый компонент
непосредственно к телевизору или ресиверу AV.
1
Подключите антенный кабель, как показано на
схеме.
Это позволит смотреть и записывать телевизионные
каналы.
2
Используйте кабель SCART (не входит в комплект)
для подсоединения разъема аудио/видео AV1 (RGB)-
TV к разъему SCART AV телевизора.
Это позволит просматривать диски.
3
Используйте другой кабель SCART для
подсоединения разъема аудио/видео AV2 (INPUT 1/
DECODER) (ВХОД 1/ДЕКОДЕР) к разъему SCART AV
приемника кабельного/спутникового телевидения.
Это позволит записывать телевизионные каналы,
транслируемые с кодированием.
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
Настенная розетка
для подключения
антенны/кабельного
телевидения
Видеомагнитофон/
спутниковый ресивер/
приемник кабельного
телевидения
Декодер
Телевизор
1
2
3
4
К SCART
аудио и
видео (AV)
разъему
Аудио-видео
соединение SCART
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
К входу
антенны
От SCART
аудио и
видео (AV)
разъема
Примечание
1 Для использования этой установки необходимо выполнить описанные ниже настройки в меню Initial Setup (Начальная настройка).
• В меню Initial Setup (Начальная настройка) установите для параметра AV2/L1 In (Вход AV2/L1) значение Decoder (Декодер) (см. раздел AV2/
L1 In (Вход AV2/L1) на стр. 127).
• На экране Manual CH Setting (Установка каналов вручную) установите для параметра Decoder (Декодер) каналов, транслируемых с
кодированием, значение On (Вкл.) (см. раздел Manual CH Setting (Установка каналов вручную) на стр. 126).
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
Телевизор
Настенная розетка
для подключения
антенны/кабельного
телевидения
Декодер
ANTENNA
IN (RF IN)
ANTENNA
OUT
1
2
3
От SCART
аудио и
видео (AV)
разъема
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
К входу
антенны
К SCART
аудио и
видео (AV)
разъему
