49
Ru

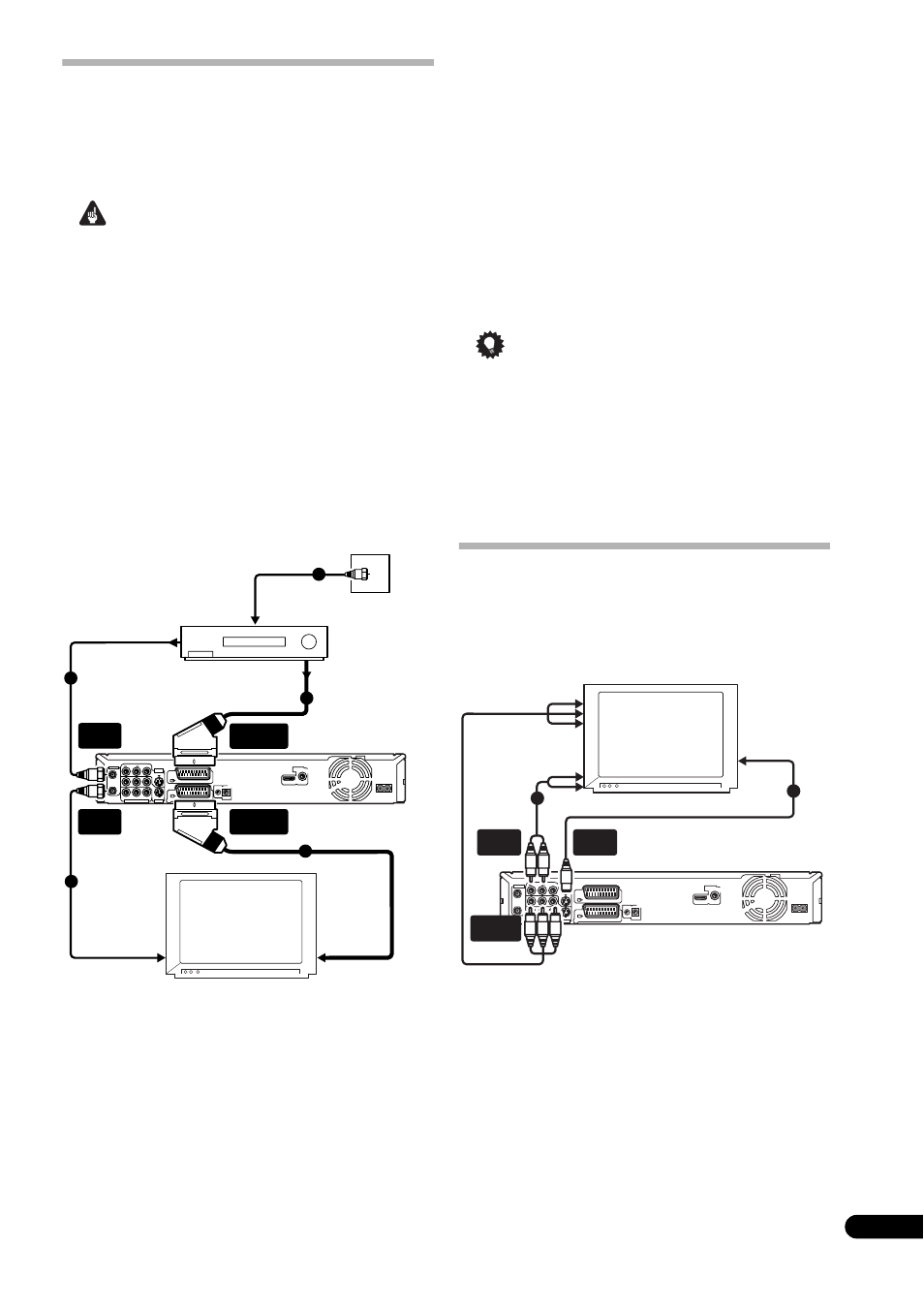

Легкость подключения
Описанная ниже процедура установки является базовой и
позволяет смотреть и записывать телевизионные
программы, а также воспроизводить диски. Описание
других типов подключений начинается на следующей
странице.
Внимание
• Эти подключения выполняются с помощью кабелей
SCART (не входят в комплект). Если Ваш телевизор
(или видеомагнитофон) не имеет SСАRТ входа , и Вы
хотите использовать имеющийся в комплекте аудио/
видео кабель, смотрите Основные соединения на
стр. 10.
• Через разъем AV AV1 (RGB)-TV можно выводить
обычный композитный сигнал, сигнал S-video или
видеосигнал RGB, а также аналоговый аудиосигнал в
стереофоническом режиме. Разъем AV2 (INPUT 1/
DECODER) принимает в качестве входа обычный
сигнал, сигнал S-video и видеосигнал RGB, а также
аналоговый аудиосигнал в стереофоническом
режиме. Смотрите AV1 Out (Выход AV1) и AV2/L1 In
(Вход AV2/L1) на стр. 127 для настройки этих опций.
• Перед выполнением или изменением схем
подсоединения убедитесь, что все компоненты
выключены и отключены от электророзетки.
1
Подсоедините один конец кабеля к настенной
розетке для подключения антенны/кабельного
телевидения, а другой конец – к входу для антенны на
видеомагнитофоне.
• При подключении антенны напрямую к телевизору
(без использования видеомагнитофона)
подсоедините антенну к гнезду ANTENNA IN (RF IN)
(ВХОД АНТЕННЫ (ВХОД РЧ)) рекордера и
пропустите следующий шаг.
2
Используйте антенный кабель-переходник (один
кабель входит в комплект поставки) для
подсоединения выхода антенны видеомагнитофона к
гнезду ANTENNA IN (RF IN) рекордера.
3
Используйте другой антенный кабель для
подсоединения гнезда ANTENNA OUT (ВЫХОД
АНТЕННЫ) рекордера к входу антенны на телевизоре.
4
Используйте кабель SCART (не входит в комплект)
для подсоединения разъема аудио/видео AV1 (RGB)-
TV рекордера к разъему SCART AV телевизора.
5
Используйте другой кабель SCART для
подсоединения разъема аудио/видео AV2 (INPUT 1/
DECODER) (ВХОД 1/ДЕКОДЕР) к разъему SCART AV
видеомагнитофона.
Совет
• Этот ресивер имеет «сквозную» функцию, которая
позволяет запись ТВ программ со встроенного ТВ
тюнера этого рекордера во время просмотра видео,
воспроизводимого используемым
видеомагнитофоном (Для использования этой
функции в режиме ожидания для режима Power Save
(Энергосбережение) должен быть выбран параметр
Off (Выкл.) – см. раздел Power Save
(Энергосбережение) на стр. 125).
Использование выхода S-video или
компонентного видео
Если для подключения телевизора к рекордеру нельзя
использовать разъем SCART, можно воспользоваться
стандартными гнездами аудио/видеовыхода, а также
выходами S-video и компонентного видео.
1
Подключите выход S-video или компонентного
видео к соответствующему входу телевизора.
Для подключения S-video соедините кабелем S-video (не
прилагается) гнездо S-VIDEO OUTPUT (ВЫХОД S-VIDEO)
со входом S-video в телевизоре.
Для подключения компонентного видео соедините
кабелем компонентного видео (не прилагается) гнезда
COMPONENT VIDEO OUT (ВЫХОД КОМПОНЕНТНОГО
ВИДЕО) со входом компонентного видео в телевизоре.
О настройке выхода компонентного видео для работы с
телевизором, поддерживающим прогрессивную
развертку, см. раздел Component Video Out (Выход
компонентного видео) на стр. 126.
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
Видеомагнитофон
Настенная розетка
дляподключения
антенны/кабельного
телевидения
Телевизор
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
ANTENNA
IN (RF IN)
ANTENNA
OUT
1
2
4
5
3
От SCART аудио и
видео (AV) разъема
К выходу антенны
К входу
антенны
К входу
антенны
К SCART
аудио и
видео (AV)
разъему
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
Телевизор
COMPONENT
VIDEO OUT
1
2
S-VIDEO
OUTPUT
AUDIO
OUTPUT
К Audio (Аудио)
входу
К видео выходу
устройства
К Video (Видео)
входу
