Глава 3
Подключение
Основные соединения
Внимание
• При подключении данной системы или изменении подключения убедитесь в том, что питание отключено, а кабель
питания отсоединен от электророзетки.
После завершения подключения подсоедините кабель питания к электророзетке.
Примечание
• При использовании дисплея на установленной на
стене системе, будьте предельно осторожны, чтобы
случайно не уронить оборудование.
• Винты и другие крепежные детали для крепления на
стену не прилагаются.
ПРЕДУПРЕЖДЕНИЕ
• Pioneer не несет ответственности за повреждения,
нанесенные в результате ошибочной сборки или
установки, недостаточной прочности стен,
крепежных деталей (или других детелей),
ненадлежащего использования и природных
катастроф.
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) ñ TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
MCACC
SETUP MIC
SYSTEM CONNECTOR
AC IN
CONTROL IN
CONTROL
USE ONLY WITH DISPLAY UNIT.
SEE INSTRUCTION MANUAL.
OUT
SUBWOOFER
CENTER
FRONT
SURROUND
DVD/DVR1
(COAXIAL)
DVD/DVR2
(OPTICAL)
DIGITAL
(OPTICAL)
SPEAKERS
DIGITAL
AUDIO INPUT
ANALOG
AM LOOP ANTENNA
ANTENNA
FM UNBAL 75
R
L
R
L
R
L

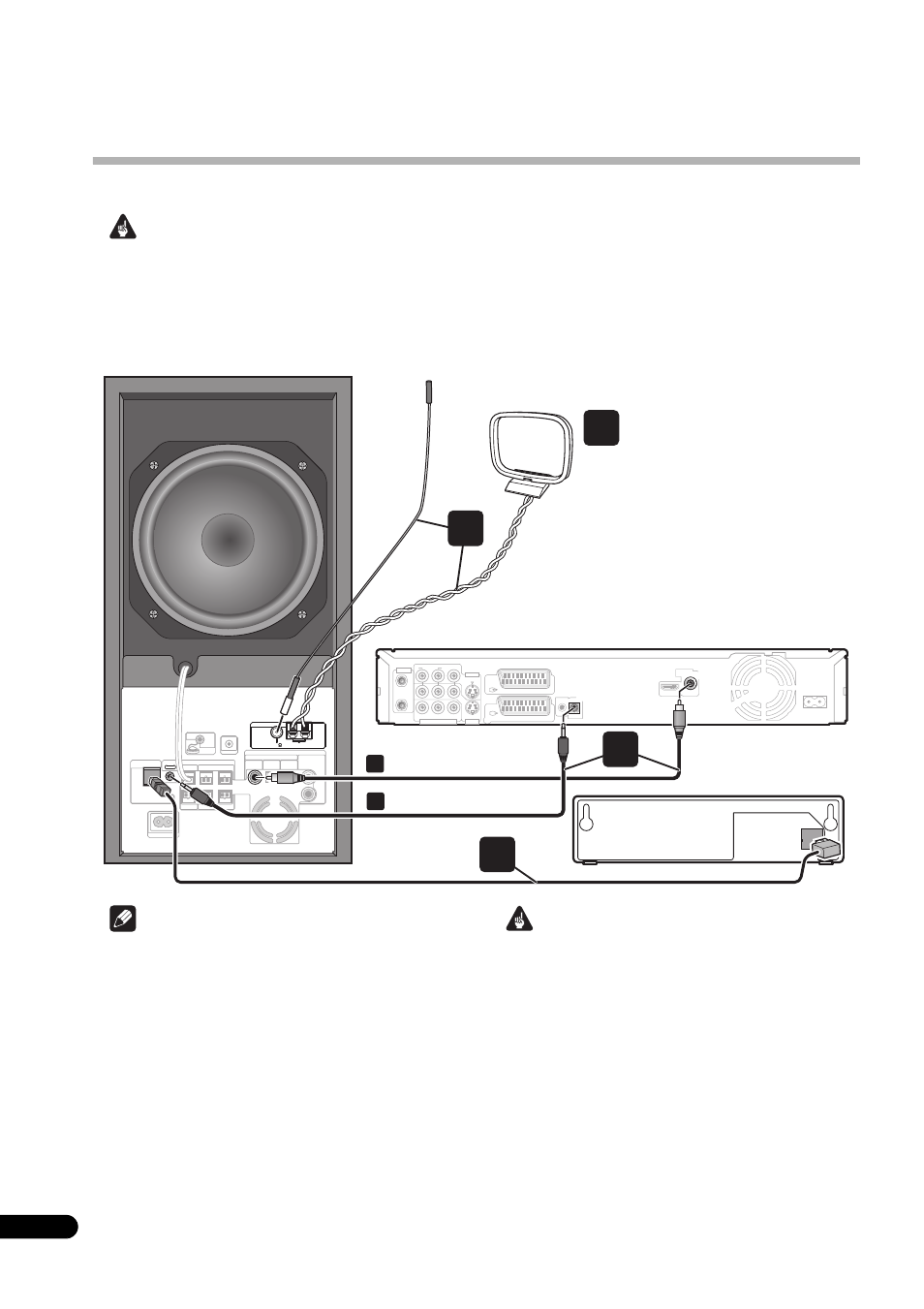

Рамочная антенна AМ
Блок дисплея
Низкочастотный
громкоговоритель-ресивер
(SX-SW515)
3
Кабель
дисплея
Антенна FM
4
HDD/DVD-рекордер (DVR-550H-AV)
Коаксиальный кабель
Кабель управления
1
a
b
2
