Раздел 2
Подключения проигрывателя
Подключение телевизора
При выполнении или изменении подключений,
обязательно отключите питание и отсоедините
силовой кабель от розетки.
Примечание
• Выполните настройки в меню Setup
Navigator в соответствии с типом
подключенного кабеля (стр. 83).
Подключение через кабель HDMI,
поставляемый с данным ресивером
Аудио и видеосигналы можно передавать на
совместимые с HDMI устройства в виде
цифровых сигналов без потери качества
звучания или видео. После подключения,
выполните настройки в меню Setup
Navigator в соответствии с подключенным
устройством, совместимым с HDMI (стр. 83).
Также смотрите инструкции по эксплуатации к
подключенному устройству.
Примечание
• Индикатор HDMI на фронтальной панели
проигрывателя высвечивается при
подключении устройства, совместимого с
HDMI. (В зависимости от подключенного
устройства, в некоторых случаях он может
высветиться только при выборе
проигрывателя в качестве входа для
устройства.)
• В зависимости от используемого кабеля
HDMI видеосигналы 1080p могут не
выводиться.
Предостережение
• При подключении или отсоединении
кабеля удерживайте за штекер.
• Применение нагрузки на штекер может
отобразиться на плохом контакте и
невозможности вывода видеосигналов.
L
ANALOG
COAX
R
AUDIO IN
DIGITAL IN
DIGITAL IN
HDMI
OUT
IN 2
IN 1
3
OPTICAL
AM
LO
FM
UM
75
2
1
R
AUDIO OUT ( 7.1 ch )
VIDEO OUT
HDMI OUT
DIGITAL
OUT
CONTROL
IN
L
Y
P
B
P
R
FRONT
OPTICAL
COMPONENT
VIDEO
SURROUND
CENTER
VIDEO
S-VIDEO
SUB WOOFER
SURROUND BACK

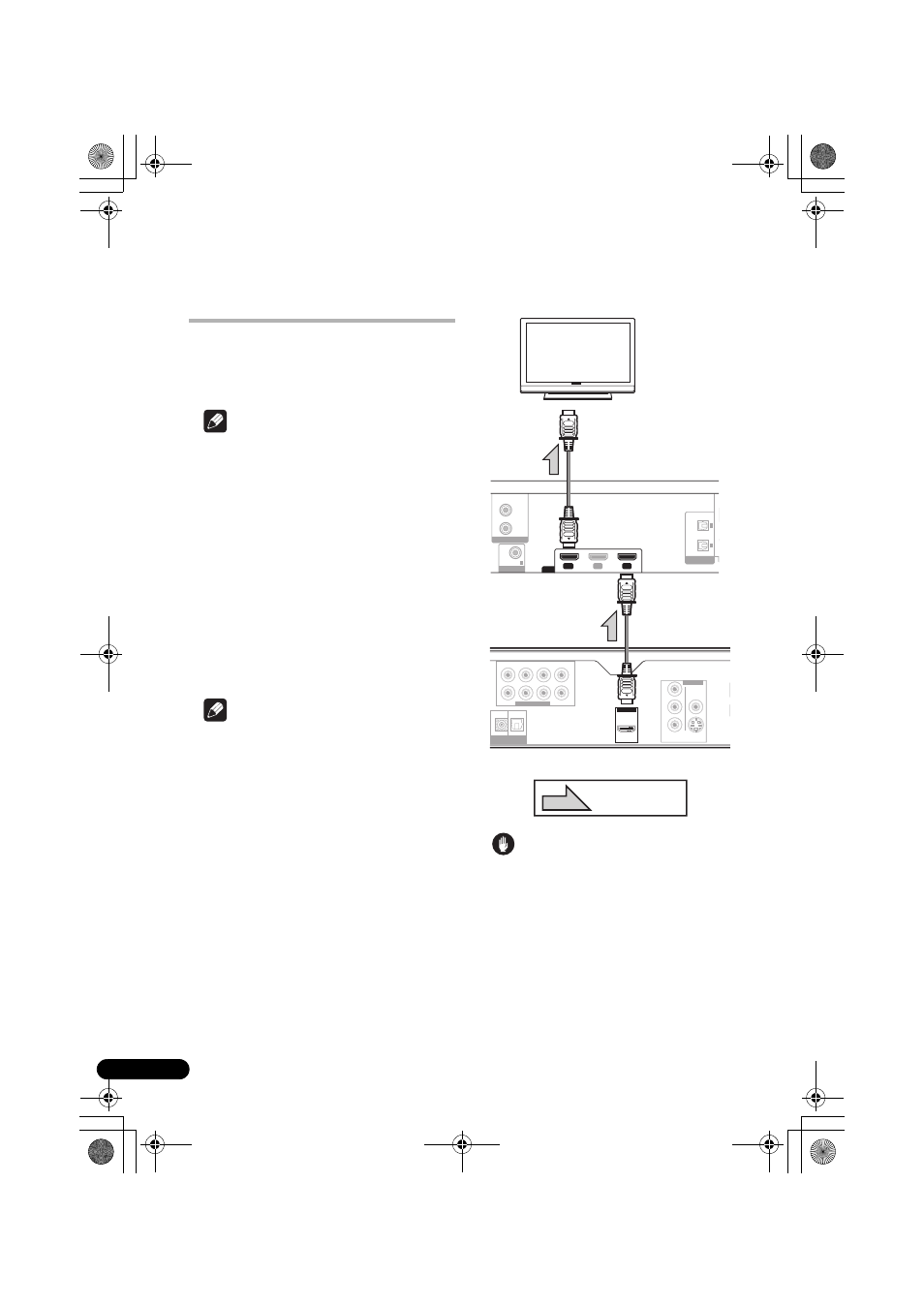

Телевизор
