Задняя панель – Инструкция по эксплуатации Pioneer LX03BD
Страница 15
15
Ru
English
Français
Deutsch
Nederlands
Italiano
Español
4
Символьный дисплей
Отображает номер главы/раздела/дорожки,
прошедшее время воспроизведения, др.
5
24HZ/50HZ/60HZ
Высвечивается частота выводимого
видеокадра или поля.
6
CONTROL
Высвечивается при активации функции HDMI
Control (стр. 78).

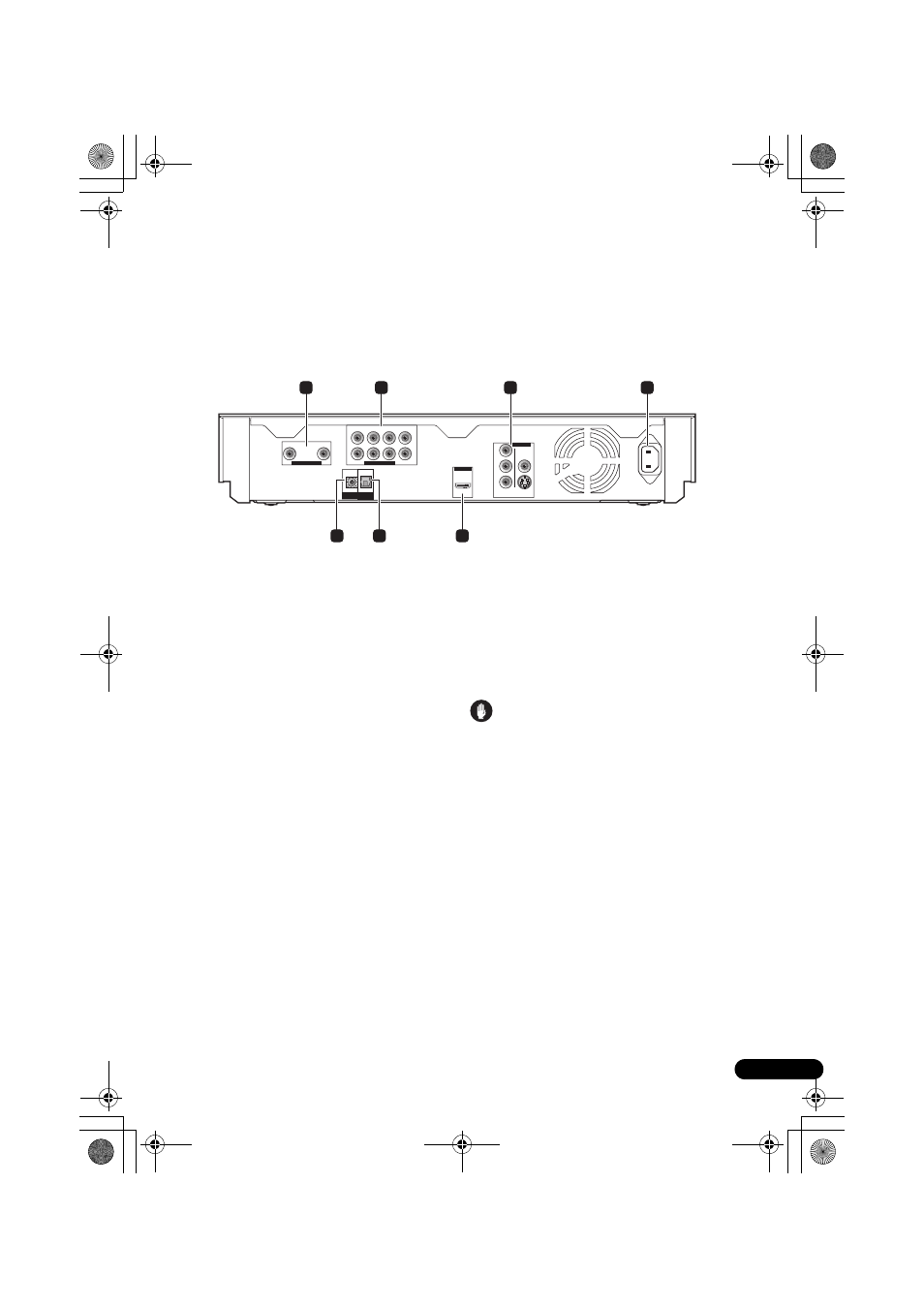

Задняя панель
1
Терминалы AUDIO OUT (2 ch)
Подключите к аудиовходным терминалам на
телевизоре или кассетном магнитофоне, др.
2
Терминалы AUDIO OUT (7.1 ch)
Подключите к 7.1-канальным аудиовходным
терминалам на аудио-видео ресивере или
усилителе, др.
3
Терминалы VIDEO OUT
VIDEO – Подключите к видеовходному
терминалу на телевизоре.
S-VIDEO – Подключите к входному
терминалу S-Video на телевизоре.
COMPONENT VIDEO – Подключите к
компонентномым видеовходным
терминалам на телевизоре.
4
AC IN
Подключите сюда силовой кабель.
5
Терминал HDMI OUT
Подключите к гнезду HDMI IN 1 на ресивере с
помощью поставляемого кабеля HDMI.
6
DIGITAL OUT (OPTICAL)
Подключите к цифровому аудиовходному
терминалу на другом аудиокомпоненте.
7
Терминал CONTROL IN
Используйте для управления данным
проигрывателем от сенсора ДУ другого
компонента Pioneer с терминалом CONTROL
OUT и с обозначением
. Подключите
CONTROL OUT другого компонента к
CONTROL IN данного проигрывателя через
кабель миништекера.
Предостережение
• Обязательно подключите кабели для вывода
аудио и видеосигналов (стр. 76 и 80).
• При подключении через System Control,
направляйте пульт ДУ в направлении
подключенного компонента. Пульт ДУ не
будет правильно срабатывать, если
направлен на данный проигрыватель.
• Невозможно использовать System Control с
компонентами, не оборудованными
терминалом System Control, или с
компонентами не производства Pioneer.
R
R
AUDIO OUT ( 2 ch )
AUDIO OUT ( 7.1 ch )
VIDEO OUT
HDMI OUT
DIGITAL
OUT
CONTROL
IN
L
L
Y
P
B
P
R
FRONT
OPTICAL
COMPONENT
VIDEO
SURROUND
CENTER
VIDEO
S-VIDEO
SUB WOOFER
SURROUND BACK
AC IN
2
1
3
4
6
5
7
