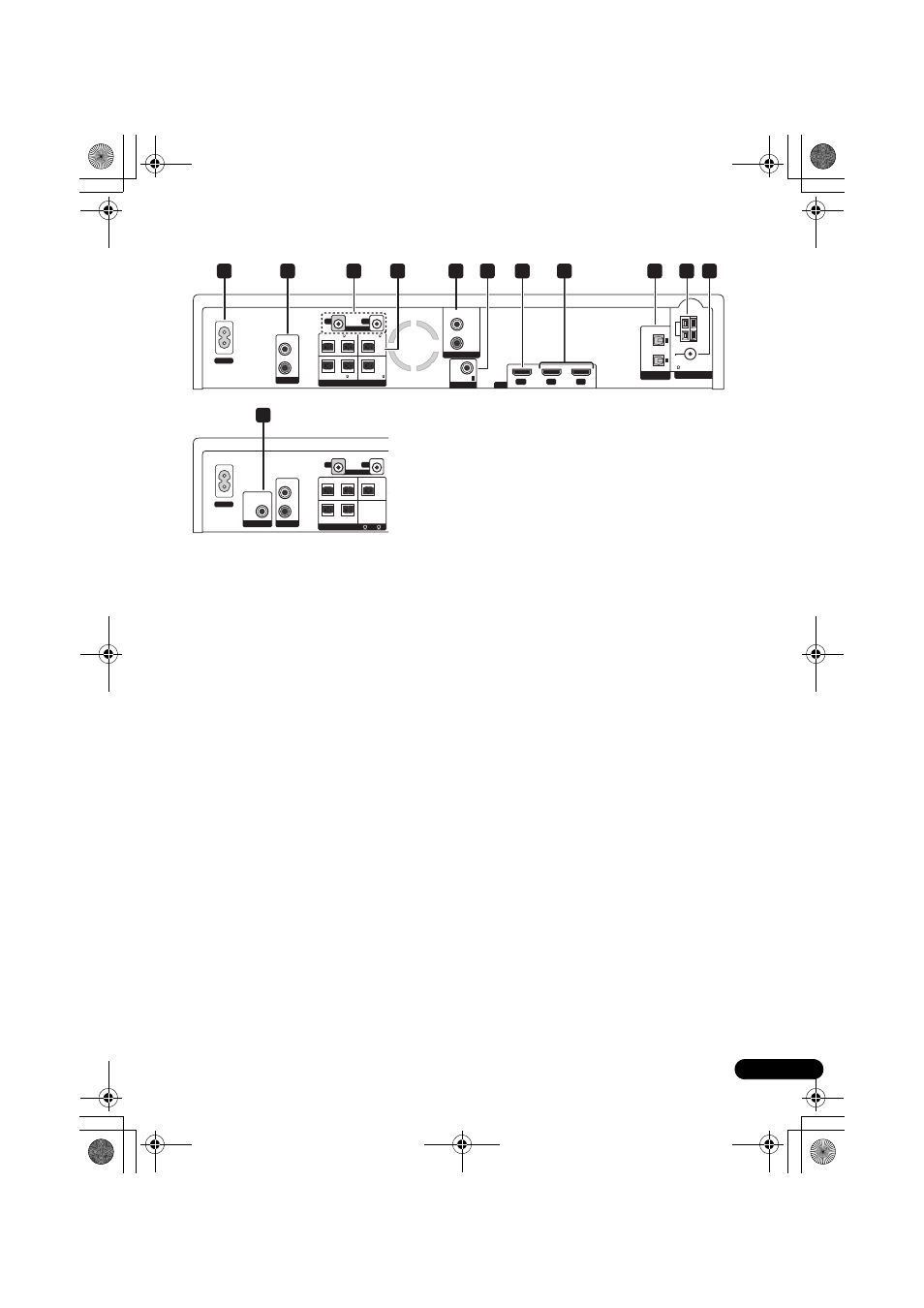

Задняя панель
1
AC IN –
Вход питания
2
Гнезда AUDIO OUT (ANALOG)
Подключите к другому аудиокомпоненту.
3
Гнезда CONTROL IN/OUT
Используйте для подключения к другим
компонентам производства Pioneer, чтобы
управлять всей аппаратурой через один
инфракрасный датчик ДУ.
4
Терминалы SPEAKERS
Цвета кабелей громкоговорителей должны
совпадать с цветами соответствующих
соединителей.
5
Гнезда AUDIO IN (ANALOG)
Для использования звучания от внешнего
компонента пользуйтесь стереофоническим
аудиокабелем. Для прослушивания
аналогового звучания, переключите вход на
Analog.
6
Гнездо DIGITAL IN3 (COAX)
Для прослушивания коаксиального цифрового
звучания, переключите вход на Digital 3
COAX.
7
Соединитель HDMI OUT
Подключите к телевизору с терминалом HDMI.
8
Соединители HDMI IN1/2
Используйте высококачественное аудио/
видеоподключение с устройствами,
совместимыми с HDMI. Подключите
проигрыватель Blu-ray дисков к HDMI IN 1.
Для выбора данного входа, выберите HDMI 1
или HDMI 2.
9
Гнезда DIGITAL IN1/2 (OPTICAL)
Для прослушивания оптического цифрового
звучания, переключите вход на Digital 1 или
Digital 2.
10
Терминал антенны AM LOOP
11
Гнездо FM-антенны
12
Гнездо SUBWOOFER PREOUT (только
модель SX-LX08)
Используйте кабель со штекером RCA,
поставляемый с акустической системой (или
продающийся отдельно) для подключения
активного низкочастотного громкоговорителя.
OUT
L
ANALOG
R
AUDIO OUT
L
ANALOG
COAX
R
IN
CONTROL
AUDIO IN
DIGITAL IN
DIGITAL IN
ANTENNA
HDMI
OUT
IN 2
IN 1
3
OPTICAL
AM
LOOP
FM
UNBAL
75
2
1
AC IN
R
L
R
FRONT 4
L
SPEAKERS
SURROUND 8
SUB WOOFER 4
CENTER 4
OUT
L
ANALOG
PREOUT
R
L
R
FRONT
L
R
AUDIO OUT
SUBWOOFER
SPEAKERS ( 4 - 8 )
IN
CONTROL
SURROUND
CENTER
AC IN
1
2
3
5
7
9
10 11
6
4
8
12
LX03BD
SX-LX08
