21
Ru
English
Français
Deutsch
Nederlands
Italiano
Español

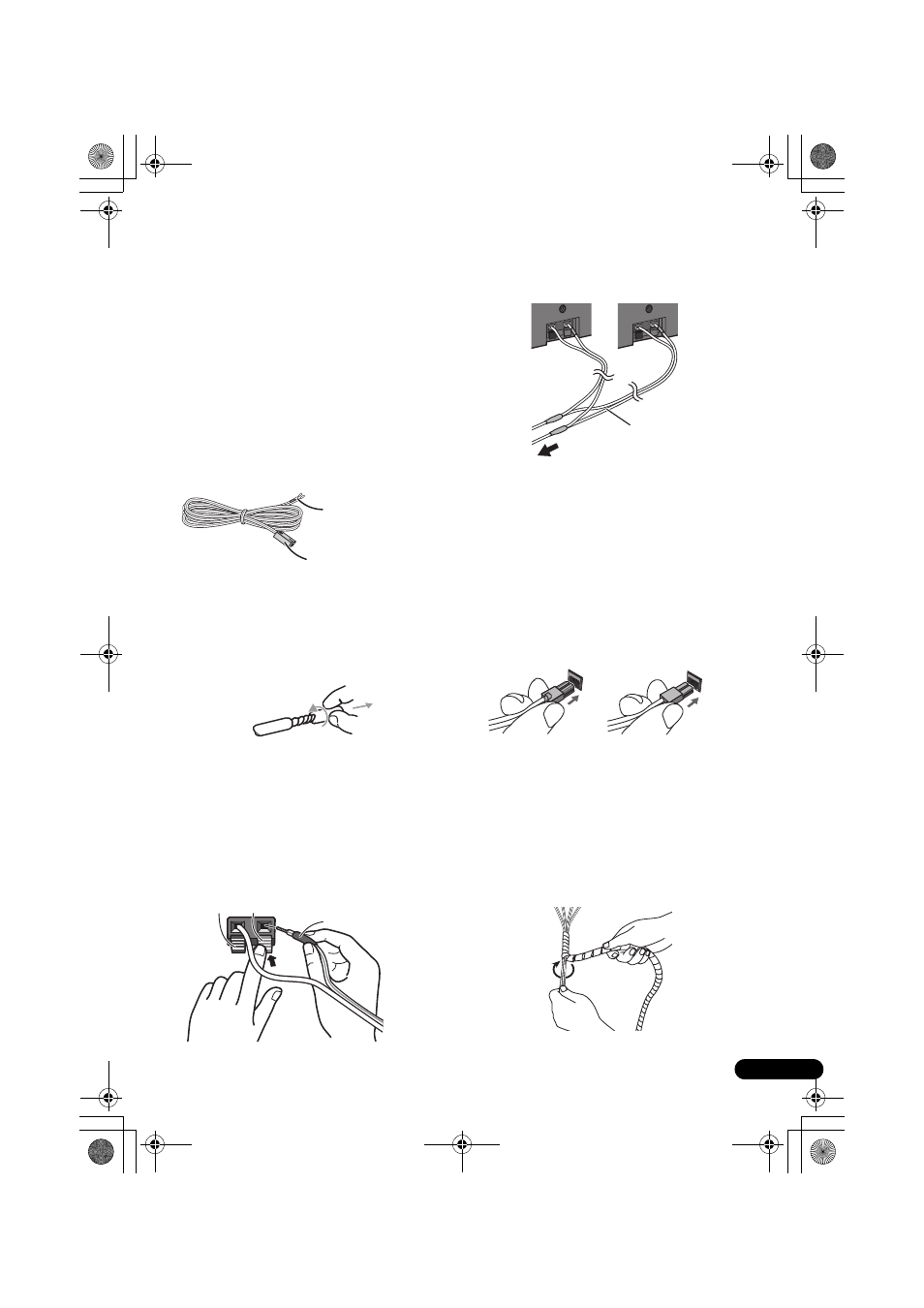

• При желании вы можете приобрести и
использовать собственные кабели. За более
подробной информацией обращайтесь к
разделу Использование собственных
кабелей громкоговорителей на стр. 22.
• Кабели фронтального громкоговорителя и
громкоговорителя объемного звучания
имеют соединители с цветной маркировкой
на одном конце и два неизолированных
провода на другом конце.
• Прилагаемые фиолетовые кабели
предназначены для низкочастотного
громкоговорителя, один длиной 4 метра, а
другой – 10 метров. Используйте
соответствующий кабель в зависимости от
длины, необходимой для места установки.
• Так как для подключения двух центральных
громкоговорителей имеется только один
терминал, для подключения вам
понадобится прилагаемый Y-образный
кабель.
• Скрутите и оголите проводники каждого провода.
• Подключите провода к разъемам
громкоговорителя. Каждый громкоговоритель
на рисунке можно идентифицировать при
помощи цветовой маркировки на этикетке на
задней панели устройства.
Подберите цвет маркированного провода в
соответствии с цветовой маркировкой на
этикетке, затем вставьте маркированный
шнур в красный (+) контакт, и другой шнур
– в черный (–) контакт.
• При подключении центральных
громкоговорителей, таким же образом
подключите двойной конец Y-образного кабеля
к двум центральным громкоговорителям.
• Другой конец подключите к терминалам с
цветной маркировкой для
громкоговорителя на задней панели
ресивера. Убедитесь в том, что провод
полностью вставлен в клемму.
Небольшой выступ на конце штекера
провода громкоговорителя должен быть
обращен вверх или вниз в зависимости от
того, в верхний или нижний терминал
громкоговорителя он вставляется.
Пожалуйста, убедитесь в правильности
подключения.
• Привяжите кабели друг к другу при
помощи спиральной обмотки.
Удерживайте несколько кабелей вместе и
наматывайте обмотку на кабели, начиная с
конца.
Намотайте обмотку на кабель в
центральной части.
Спиральную обмотку можно обрезать до
желаемой длины.
Провода с цветовой
маркировкой
(Подключите к
громкоговорителю)
Соединитель с цветовой
маркировкой
(Подключите к задней панели)
Черный (–)
Провод с цветовой
кодировкой
Красный (+)
Y-образный
кабель
На приемник
Верхний терминал
Нижний терминал
