Раздел 2
Руководство по установке
громкоговорителей (SX-LX08)
Внимание
• Перед выполнением подключения или
изменением подключений данной системы
убедитесь в том, что питание отключено, а
силовой кабель отсоединен от розетки.
После завершения подключения,
подключите силовой кабель к розетке.
ПРЕДУПРЕЖДЕНИЕ
• Pioneer не несет ответственность за
несчастные случаи в результате ошибочной
сборки или установки, недостаточной
прочности стен, крепежных арматур (или
другого инвентаря зданий), ненадлежащего
использования и природных катастроф.

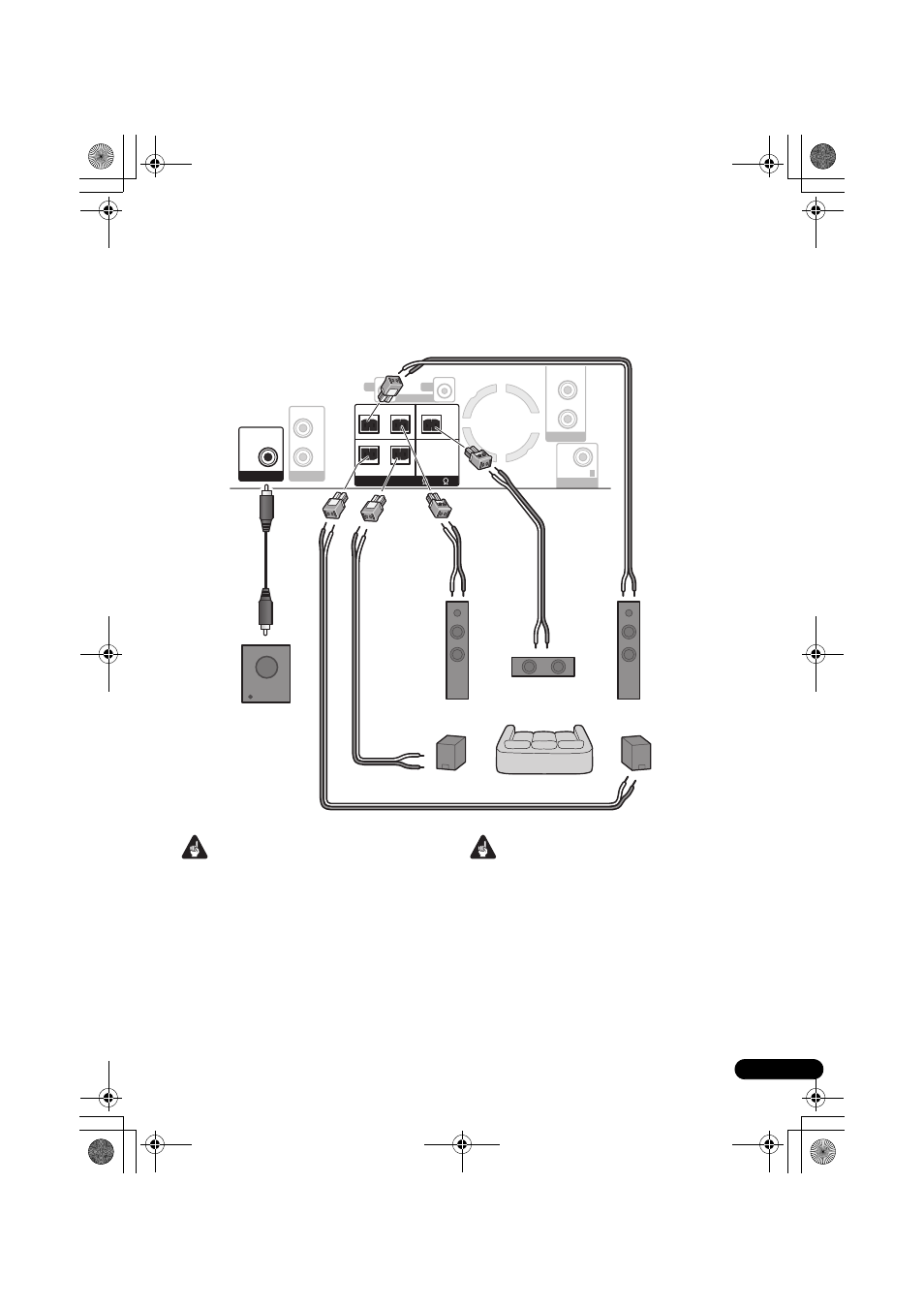

OUT
L
ANALOG
PREOUT
R
L
R
FRONT
L
R
AUDIO OUT
SUBWOOFER
L
ANALOG
COAX
R
IN
CONTROL
SURROUND
CENTER
AUDIO IN
DIGITAL IN
3
SPEAKERS ( 4 - 8 )
Левый
объемного
звучания
Центральный
Зеленый
Красный
Синий
Серый
правый
Белый
Фронтальный
левый
Место прослушивания
Активный
низкочастотный
громкоговоритель
К входу
линейного
уровня
Фронтальный
Правый
объемного
звучания
