30
03
Подключение оборудования

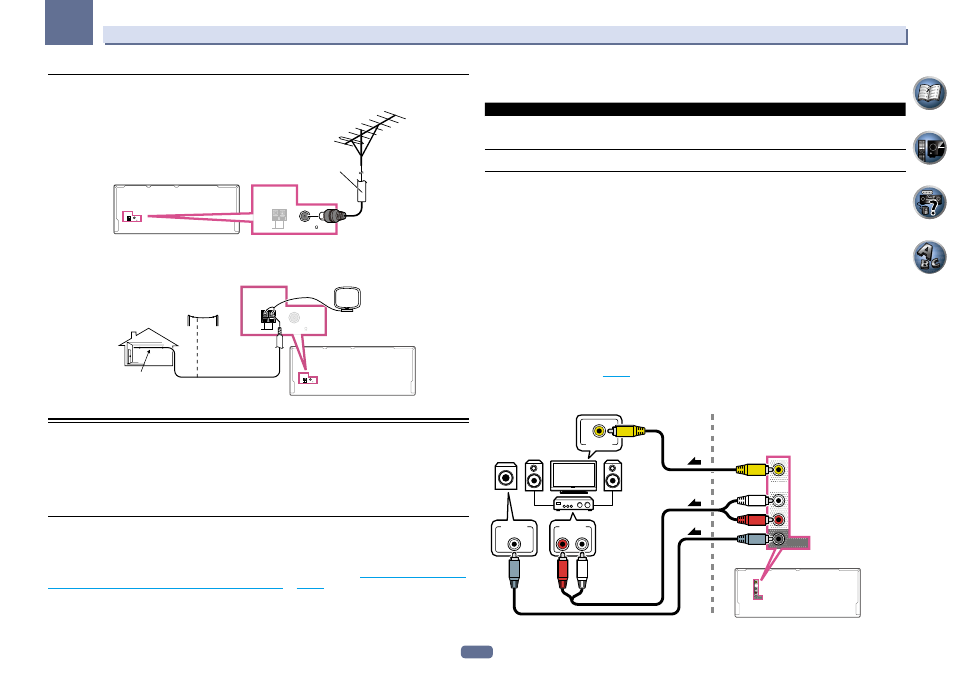

Подключение внешних антенн
Для улучшения приема в диапазоне FM, подключите внешнюю антенну FM к FM UNBAL 75 W.
ANTENNA
AM LOOP
FM UNBAL 75
ANTENNA
AM LOOP
FM UNBAL 75
75 Ω коаксиальный
кабель
Для улучшения приема в диапазоне AM подключите к разъемам AM LOOP провод длиной от 5 м дo 6 м с
виниловой изоляцией, не отсоединяя прилагаемую рамочную антенну AM.
Для наилучшего качества приема подвесьте ее горизонтально снаружи.
ANTENNA
AM LOOP
FM UNBAL 75
ANTENNA
AM LOOP
FM UNBAL 75
Внешняя антенна
Комнатная антенна
(провод с виниловым
покрытием)
5 m до 6 m
Настройка MULTI-ZONE
Данный ресивер может может обеспечивать питанием до трех независимых систем в отдельных комна-
тах после того, как выполнены правильные подключения MULTI-ZONE.
Одновременно в трех зонах можно воспроизводить различные источники, или, в зависимости от потреб-
ностей, можно также воспроизводить одинаковый источник. Питание на основную и под-зоны подается
раздельно (питание основной зоны может быть отключено, в то время как одна (или обе) под-зоны вклю-
чены), и под-зоны могут управляться от пульта ДУ или органов управления передней панели.
Выполнение подключений MULTI-ZONE
Данные подключения возможны при наличии отдельного телевизора, низкочастотного громкоговори-
теля и громкоговорителей для первичной (ZONE 2) под-зоны, и отдельного усилителя (и громкоговори-
телей) для вторичной (ZONE 3) под-зоны. Также потребуется отдельный усилитель, если терминалы
громкоговорителей не используются для первичной под-зоны (подробнее см.
Настройка MULTI-ZONE с
использованием терминалов громкоговорителей (ZONE 2)
на
стр. 31
). На данной системе имеются две
настройки для первичной под-зоны. Выберите ту, которая вас больше устраивает.
Опции прослушивания MULTI-ZONE
На следующей таблице отображены сигналы, выводящиеся на ZONE 2 и ZONE 3:
Под-зона
Доступные функции входа
ZONE 2
DVD
, SAT/CBL, DVR/BDR, VIDEO, INTERNET RADIO, MEDIA SERVER, FAVORITES,
iPod/USB
, TV, CD, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы, композитные видеосигналы.)
ZONE 3
DVD
, SAT/CBL, DVR/BDR, VIDEO, TV, CD, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы)
!
Невозможно выполнить конвертирование аудио и видеосигналов, поступающих от входных терминалов HDMI, циф-
ровых входных терминалов (OPTICAL и COAXIAL) и входных терминалов COMPONENT VIDEO для последующего
вывода на ZONE 2.
!
Невозможно выполнить понижающее преобразование аудиосигналов, поступающих от входных терминалов HDMI
или цифровых входных терминалов (OPTICAL и COAXIAL) для последующего вывода на ZONE 3.
!
При выборе любого из входов INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB или ADAPTER PORT в основной
зоне, для под-зоны можно будет выбрать только тот вход, который выбран в основной зоне. (Можно будет выбрать
другие входы, не указанные здесь.)
Настройка первичной под-зоны MULTI-ZONE (ZONE 2)
1 Подключите отдельный усилитель к гнездам AUDIO ZONE 2 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
2 Подключите низкочастотный громкоговоритель к гнезду SUBWOOFER ZONE 2 OUT на
данном ресивере.
Когда подключен низкочастотный громкоговоритель, рекомендуется установить HPF (Фильтр высоких
частот) в ZONE Setup на ON (
стр. 92
).
3 Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT на данном
ресивере.
ZONE 2
OUT
SUBWOOFER
ZONE 2
OUT
SUBWOOFER
R
L
AUDIO IN
LINE LEVEL
INPUT
VIDEO IN
Под-зона (
ZONE 2)
Основная зона
3
2
1
