Подключение оборудования
!

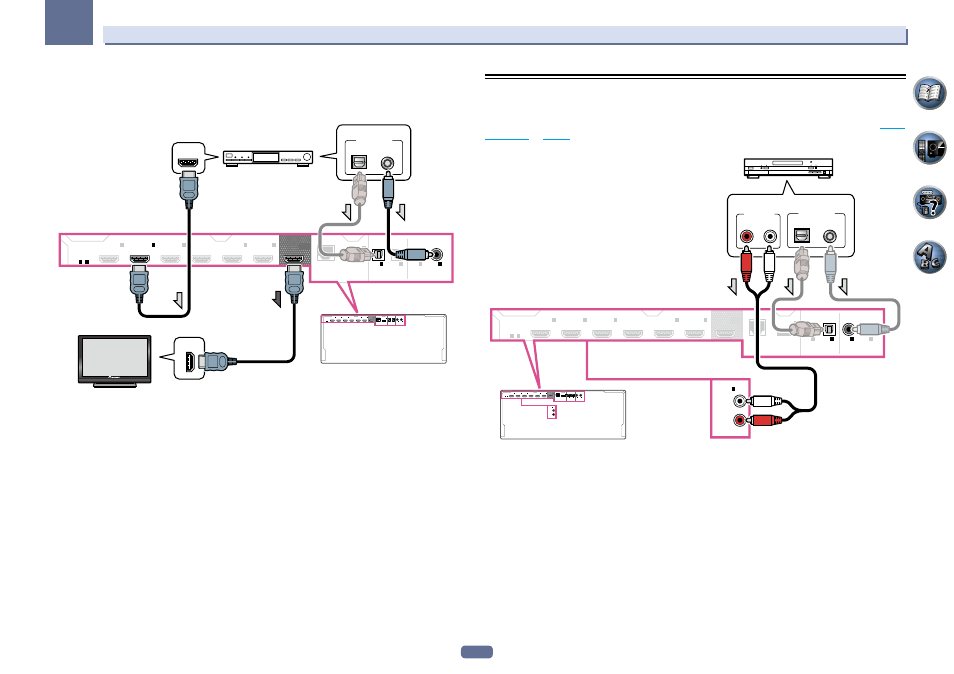

Даже если приставка оборудована выходным терминалом HDMI, в некоторых случаях звучание выво-
дится от цифрового аудиовыхода (оптического или коаксиального), и только видеосигнал выводится
от выходного терминала HDMI. В таком случае выполните подключения для HDMI и цифрового ауди-
осигнала как показано ниже.
HDMI
BD IN
OUT
ASSIGNABLE
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
6
1
-
6
(OUTPUT 5 V
0.6 A MAX)
LAN
(10/100) DC OUTPUT
for WIRELESS LAN
OPTICAL
COAXIAL
ASSIGN-
ABLE
ASSIGNABLE
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
HDMI
BD IN
OUT
ASSIGNABLE
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
6
1
-
6
(OUTPUT 5 V
0.6 A MAX)
LAN (10/100) DC OUTPUT
for WIRELESS LAN OPTICAL
COAXIAL
ASSIGN-
ABLE
ASSIGNABLE
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
HDMI IN
HDMI OUT
DIGITAL OUT
COAXIAL
OPTICAL
Выберите один
Монитор, совместимый с HDMI/DVI
Приставка
Подключение других аудиокомпонентов
Данный ресивер оборудован цифровыми и аналоговыми входами, позволяющими подключить аудио-
компоненты для воспроизведения.
При настройке ресивера потребуется указать, к какому его входу подключен компонент (см. также
Меню
Input Setup
на
стр. 38
).
HDMI
BD IN
OUT
ASSIGNABLE
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
6
1
-
6
(OUTPUT 5 V
0.6 A MAX)
LAN
(10/100) DC OUTPUT
for WIRELESS LAN
OPTICAL
COAXIAL
ASSIGN-
ABLE
ASSIGNABLE
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
ASSIGNABLE
IN
1
(CD)
HDMI
BD IN
OUT
ASSIGNABLE
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
6
1
-
6
(OUTPUT 5 V
0.6 A MAX)
LAN (10/100) DC OUTPUT
for WIRELESS LAN OPTICAL
COAXIAL
ASSIGN-
ABLE
ASSIGNABLE
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
ASSIGNABLE
IN
1
(CD)
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
Выберите один
Проигрыватель CD, др.
!
Если на проигрывателе имеются выходы линейного уровня (например, он оборудован встроенным
предварительным усилителем с фонокорректором), подключите его тогда к входам ANALOG IN 1
(CD)
.
