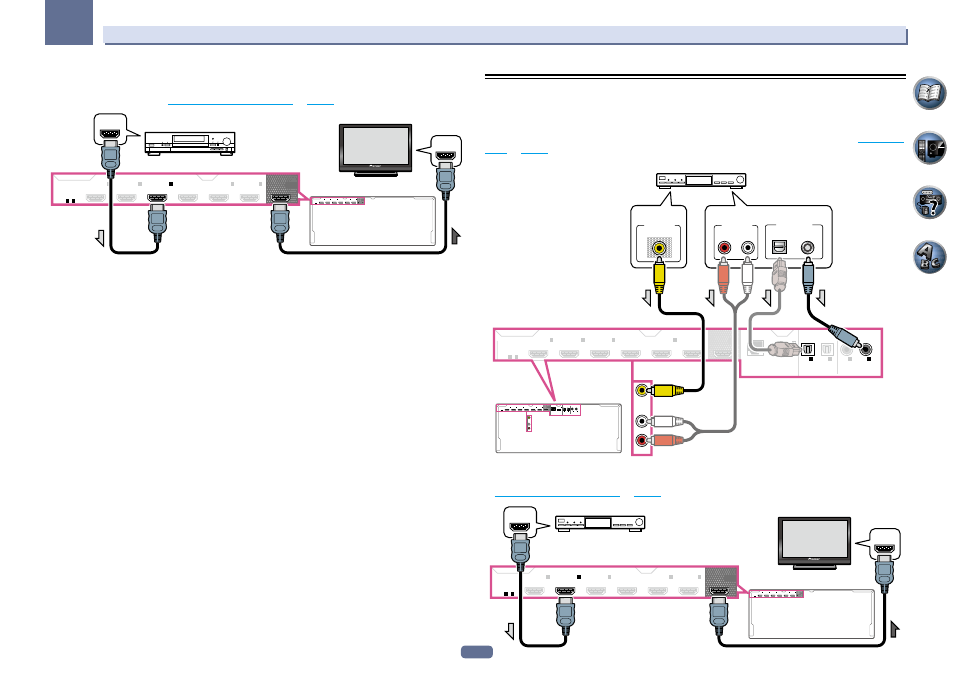

Подключение оборудования

!

Если HDD/DVD-рекордер, BD-рекордер, др., оборудован выходным терминалом HDMI, рекомендуется

подключить его к терминалу HDMI DVR/BDR IN ресивера. При этом, также подключите ресивер и и

телевизор через HDMI (см.

Подключение с помощью HDMI

на

стр. 24

).

HDMI

BD IN

OUT

ASSIGNABLE

IN

1

(DVD)

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

(VIDEO)

IN

6

1

-

6

HDMI

BD IN

OUT

ASSIGNABLE

IN

1

(DVD)

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

(VIDEO)

IN

6

1

-

6

HDMI IN

HDMI OUT

Монитор, совместимый с HDMI/DVI

HDD/DVD-рекордер,

BD-рекордер, др.

Подключение спутникового/кабельного ресивера или другой

приставки

Спутниковые и кабельные ресиверы, а также наземные цифровые телевизионные тюнеры относятся к

так называемым ‹приставкам›.

При настройке ресивера потребуется указать, к какому его входу подключена приставка (см.

Меню Input

Setup

на

стр. 38

).

HDMI

BD IN

OUT

ASSIGNABLE

IN

1

(DVD)

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

(VIDEO)

IN

6

1

-

6

(OUTPUT 5 V

0.6 A MAX)

LAN

(10/100) DC OUTPUT

for WIRELESS LAN

OPTICAL

COAXIAL

ASSIGN-

ABLE

ASSIGNABLE

IN

1

(TV)

IN

2

(DVR/BDR)

IN

1

(DVD)

IN

2

(SAT/CBL)

SAT/CBL

IN

HDMI

BD IN

OUT

ASSIGNABLE

IN

1

(DVD)

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

(VIDEO)

IN

6

1

-

6

(OUTPUT 5 V

0.6 A MAX)

LAN (10/100) DC OUTPUT

for WIRELESS LAN OPTICAL

COAXIAL

ASSIGN-

ABLE

ASSIGNABLE

IN

1

(TV)

IN

2

(DVR/BDR)

IN

1

(DVD)

IN

2

(SAT/CBL)

SAT/CBL

IN

VIDEO

VIDEO OUT

Приставка

DIGITAL OUT

COAXIAL

OPTICAL

ANALOG

R

L

AUDIO OUT

Выберите один

!

Если приставка оборудована выходным терминалом HDMI, рекомендуется подключить его к терми-

налу HDMI SAT/CBL IN ресивера. При этом, также подключите ресивер и и телевизор через HDMI (см.

Подключение с помощью HDMI

на

стр. 24

).

HDMI

BD IN

OUT

ASSIGNABLE

IN

1

(DVD)

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

(VIDEO)

IN

6

1

-

6

HDMI

BD IN

OUT

ASSIGNABLE

IN

1

(DVD)

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

(VIDEO)

IN

6

1

-

6

HDMI OUT

HDMI IN

Приставка

Монитор, совместимый с HDMI/DVI
