Подключение оборудования

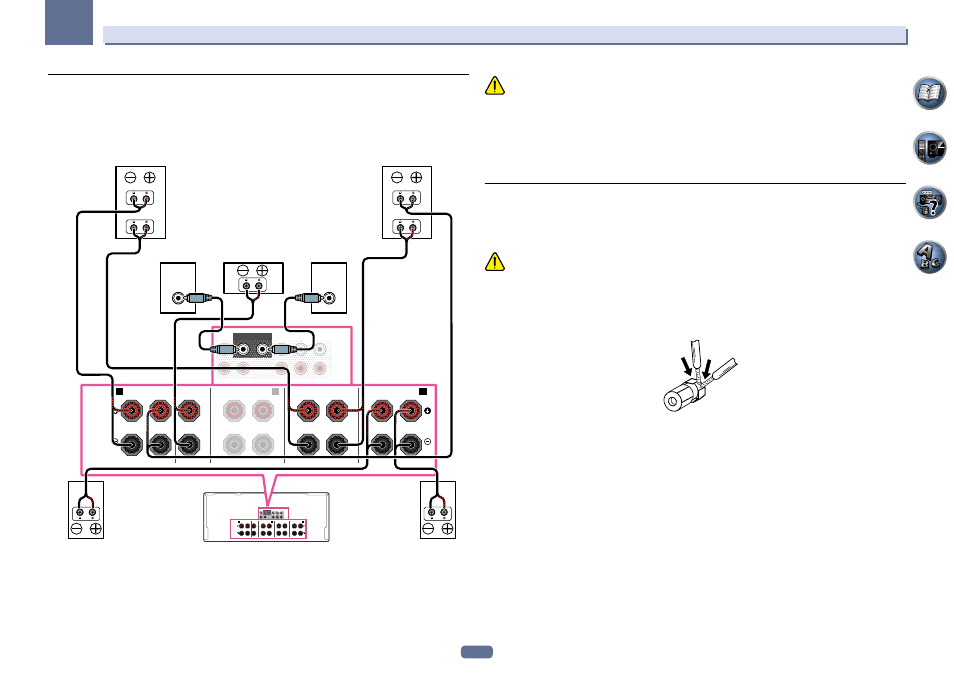

Двухполосное усиление громкоговорителей
Двухполосное усиление происходит при подключении высокочастотной головки и низкочастотной
головки громкоговорителей к различным усилителям для лучшего срабатывания кроссовера. Для этого
используемые громкоговорители должны быть совместимы с двухполосным усилением (иметь отдель-
ные терминалы для высоких и низких частот), и повышение качества звучания будет зависеть от типа
используемых громкоговорителей.
SPEAKERS
FRONT CENTER A A R L SURROUND R L FRONT HEIGHT / FRONT WIDE / B R L (Single) SURROUND BACK R L
PRE OUT SUBWOOFER 1 2 SURROUND SURR BACK FH / FW (Single) FRONT
CENTER
L
R
PRE OUT
SUBWOOFER 1 2 SURROUND SURR BACK FH / FW
(Single)
FRONT
CENTER
L
R
(Single)
SPEAKERS
FRONT CENTER A A
R L
SURROUND
R L
SURROUND BACK
R L
FRONT HEIGHT / FRONT WIDE / B
R L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый объемного
звучания
Правый объемного
звучания
Передний правый Передний левый
Громкоговоритель,
совместимый с
двухполосным усилением
Громкоговоритель,
совместимый с
двухполосным усилением
ПРЕДУПРЕЖДЕНИЕ
! Большинство громкоговорителей с терминалами High и Low имеют две металлические пластины,
соединяющие терминалы High и Low. При двухполосном усилении громкоговорителей данные пла-
стины необходимо удалить во избежание серьезных повреждений усилителя. Для получения допол-
нительной информации см. руководство для громкоговорителя.
! Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь в том,
что при подключении двухполосного усиления он не снят. Это может привести к повреждению
громкоговорителей.
Двухпроводное подключение громкоговорителей
Громкоговорители также могут подключаться с помощью двухпроводного подключения, если они под-
держивают двухполосное усиление.
! При использовании данных подключений, настройка Speaker System не производит никакого
эффекта.
ПРЕДУПРЕЖДЕНИЕ
! Не подключайте различные громкоговорители к одному и тому же терминалу таким образом.
! Также, при выполнении двухпроводного подключения, учитывайте меры предосторожности для двух-
полосного усиления, показанные выше.
% Для двухпроводного подключения громкоговорителя подключите два кабеля
громкоговорителя к разъему громкоговорителя на ресивере.
